IMPORTANTE: Esta unidad se envía sin gasolina ni aceite en el motor.
Antes de comenzar o correr la máquina cargue el motor con gasolina y
aceite como se indica en la sección de operación de este manual.
NOTA: Las referencias a los lados derecho e izquierdo de la cortadora de
césped se hacen observando la máquina desde la posición de operación.
APERTURA DE LA CAJA DE CARTÓN
1. Corte cada una de las esquinas de la caja verticalmente, de la parte
superior a la base.
2. Saque todas las piezas sueltas.
3. Quite el material de empaque suelto.
CÓMO SACAR LA UNIDAD DE LA CAJA
1. Eleve la unidad desde la parte posterior para separarla del material
de la caja que quede debajo y haga rodar la unidad fuera de la caja.
2. Verifique cuidadosamente si en la caja queda alguna parte suelta.
PIEZAS SUELTAS DENTRO DE LA CAJA
• Colector de césped
• Tolva de descarga lateral
• Aceite del motor
• Manual de Operador/ Accesorios de Manija
MONTAJE
Montaje de la manija
1. Retire el material de empaque que pudiera estar entre las manijas
superior e inferior.

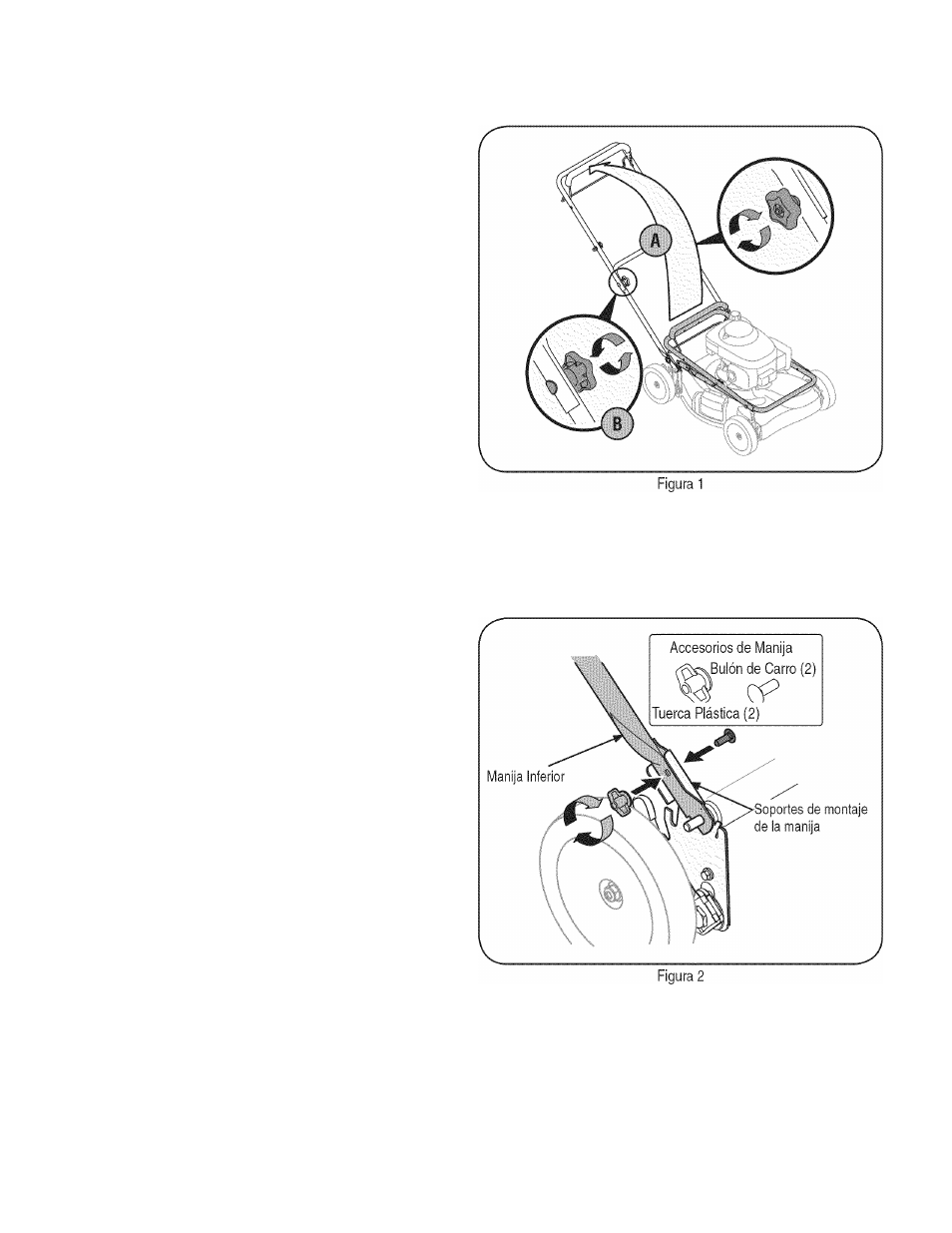

a. Tire hacia arriba y hacia atrás la manija superior como se
muestra en la Figura 1. Asegúrese de que la manija inferior esté
asentada firmemente en los soportes de montaje de la manija.
Asimismo, no prense los cables mientras levanta la manija.
b. Apriete las perillas estrella que sujetan la manija superior a la
manija inferior. Asegúrese de que cada perno del carro esté
apropiadamente asentado en la manija.
2. Inserte el bulón de carro que está en la bolsa del manual, en el
orificio superior en el soporte de montaje de la manija. Sujete con
una tuerca plástica de mariposa, que también se incluye en la bolsa
del manual. Vea la Figura 2. Repita del otro lado con los restantes
accesorios.
