PARA NIVELAR LA CAJA DE LA SEGA­
DORA
Ajuste la segadora mientras que el tractor esté
estacionado en terreno nivelado o en la entrada
de autos. Asegúrese que las llantas estén
Infladas en forma adecuada (vea las “ESPE­
CIFICACIONES DEL PRODUCTO" sección.
Si las llantas están demasiado infladas o no
están infladas io suficiente, no podrá ajustar su
segadora en forma adecuada,
AJUSTE DE LADO A LADO
• Levante la segadora a su posición más alta.
► A media distancia de ambos lados de la
segadora, mida la altura desde la parte infe­
rior del extremo de la segadora al suelo. La
distancia "A" debe ser la misma o dentro de
6 mm (1/4") de la una a la otra,
■ Si el ajuste es necesario, haga el ajuste en
un ladode la segadora solamente.
• Levante un ladode la segadora por apretar la
tuerca de ajuste del várillaje de levantamien­
to en ese ¡ado.
• Baje un ladode la segadora por desapretar la
tuerca de ajuste dei várillaje de levantamien­
to en ese lado.
AVISO: Cada vuelta completa de la tuerca de
ajuste cambiará la altura de la segadora en
aproximadamente
1 / 8 ".
• Vuelva a revisar las medidas después del
ajuste.

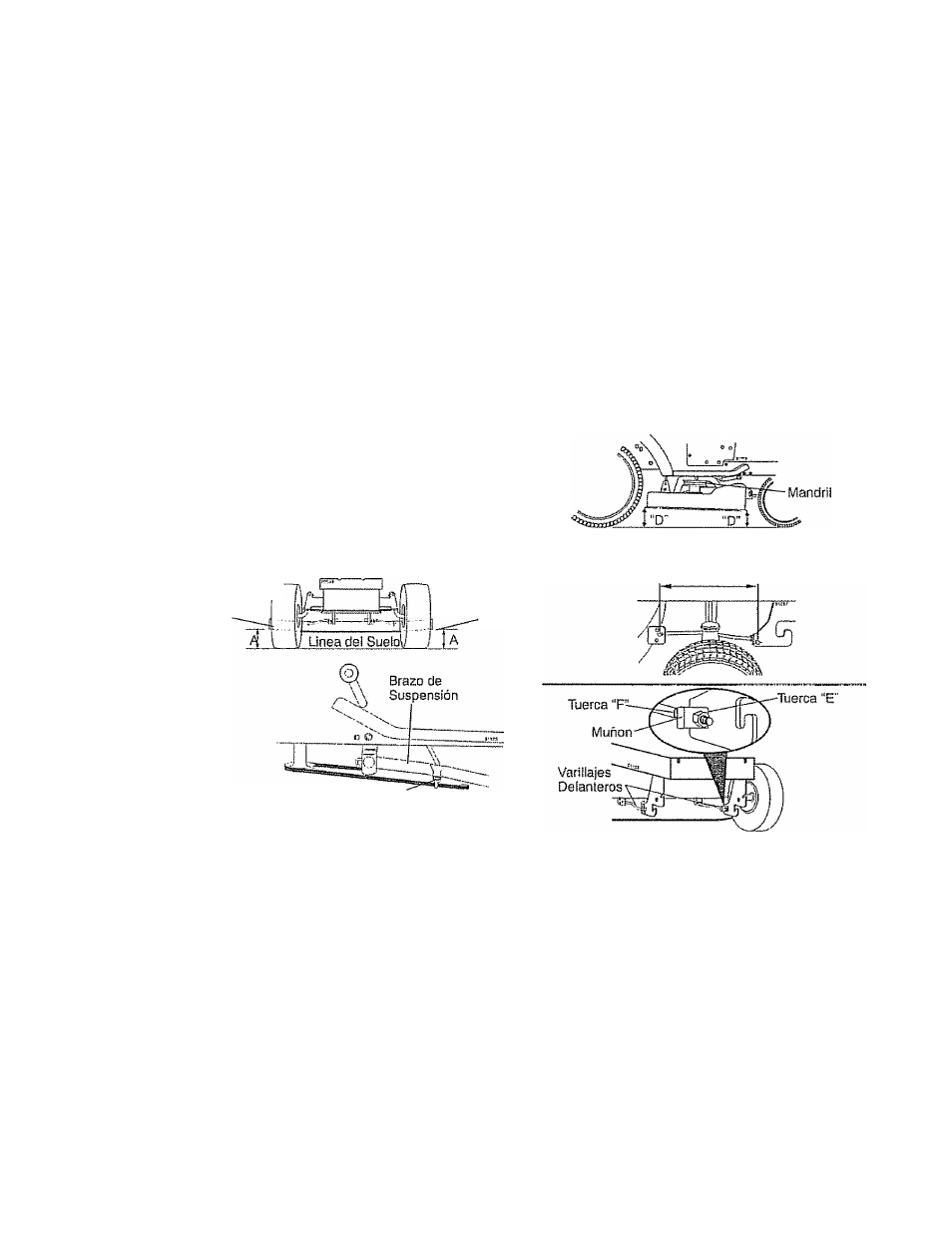

Parte inferior de ia
esquina de I
e I”’
segadora ai
suelo
Parte inferior de (a
esquina de la
segadora al
suelo
Tuerca de Ajuste del Várillaje'
de Levantamiento
AJUSTE DESDE ADELANTE HACIA ATRÁS
IMPORTANTE: Ei conjunto tiene que ser nive­
lado de lado a lado. Si el ajuste desde adelante
hacia atrás siguiente es necesario, asegúrese
de ajustar ambos varillajes delanteros igual­
mente de modo que la segadora quede nive­
lada de lado a lado.
Para obtener ios mejores resultados en el corle, la
caja de la segadora tiene que ajustarse de modo
que la parte delantera quede aproximadamente
1 / 8 " a 1 / 2 " más baja que la trasera cuando la
segadora se encuentre en su posición más alta.
Revise el ajuste en el lado derecho del tractor.
Mida la distancia "D” directamente en la parte
delantera y detrás del mandril en el borde inferior
de la caja de la segadora, según se muestra.
• Antes de hacer cualquier ajuste necesario,
revise que ambos varillajes delanteros ten­
gan la misma longitud.
SI los varillajes no tienen la misma longitud,
ajuste un varillaje a ia misma longitud que el
otro.
Para bajar la parte delantera de la segadora
suelte la tuerca “E" en ambos varillajes del­
anteros ia misma cantidad de vueltas.
Cuando la distancia "D" sea de 1/8“ a
1 / 2 " más baja en ia parte delantera que en la
trasera, apriete las tuercas “F" en contra del
muñón en ambos varillajes delanteros.
Para levantar la parte delantera de la segadora,
suelte la tuerca "F’ del muñón en ambos varil­
lajes delanteros. Apriete la tuerca “E" en ambos
varillajes delanteros ia misma cantidad de
vueltas. Las dos conexiones delanteras deben
permanecer iguales en longitud..
Cuando la distancia “D'’ sea de 1/8" a 1/2"
más baja en la parte delantera que en la
trasera, apriete ia tuerca "F’ en contra del
muñón en ambos varillajes delanteros.
Vuelva a revisar ei ajuste de lado a lado.
Los Varillajes Delanteros Deben
Ser De Igual Longitud
