Su tractor nuevo ha sido montado en la fábrica con la excepción de aquellas partes que no se han
montado por razones de envío. Para asegurarse que su tractor funcione en forma adecuada y segura
todas las partes y los artículos de ferretería que se monten tienen que ser apretados en forma segura.

Use las herramientas correctas, según sea necesario, para asegurarse de que estén apretados en

forma segura.

HERRAMIENTAS NECESARIAS PARA
EL MONTAJE

Un juego de llaves de tubo facilitará el montaje.

A continuación se enumeran los tamaños de

las llaves estándar,
(1) Llave de 3/4“

(1) Medidor de pre-

(1) Llave de 1/2" sión de las llantas
(1) Pinzas
^1) Cuchillo para todo uso
Cuando en teste manual se mencionan los

términos "mano derecha" o "mano izquierda"
se refiere a cuando usted se encuentra en la
posición de operación (seníado/a detrás de!
volante de dirección).

PARA REMOVER EL TRACTOR DE
LA CAJA DE CARTÓN

DESEMPAQUE LA CAJA DE CARTÓN
1. Remueva todas las partes sueltas que

estén accesibles, y las cajas de partes, de
la caja de cartón grande.

2. Cortar a lo largo de las líneas de puntos

en todos los cuatro paneles de cartón.
Remover los paneles de cierre y aplanar los
paneles laterales.,

3. Revise si hay partes sueltas adicionales o

cartón y remuévalas,

ANTES DE REMOVER EL TRACTOR DE

LA CORREDERA

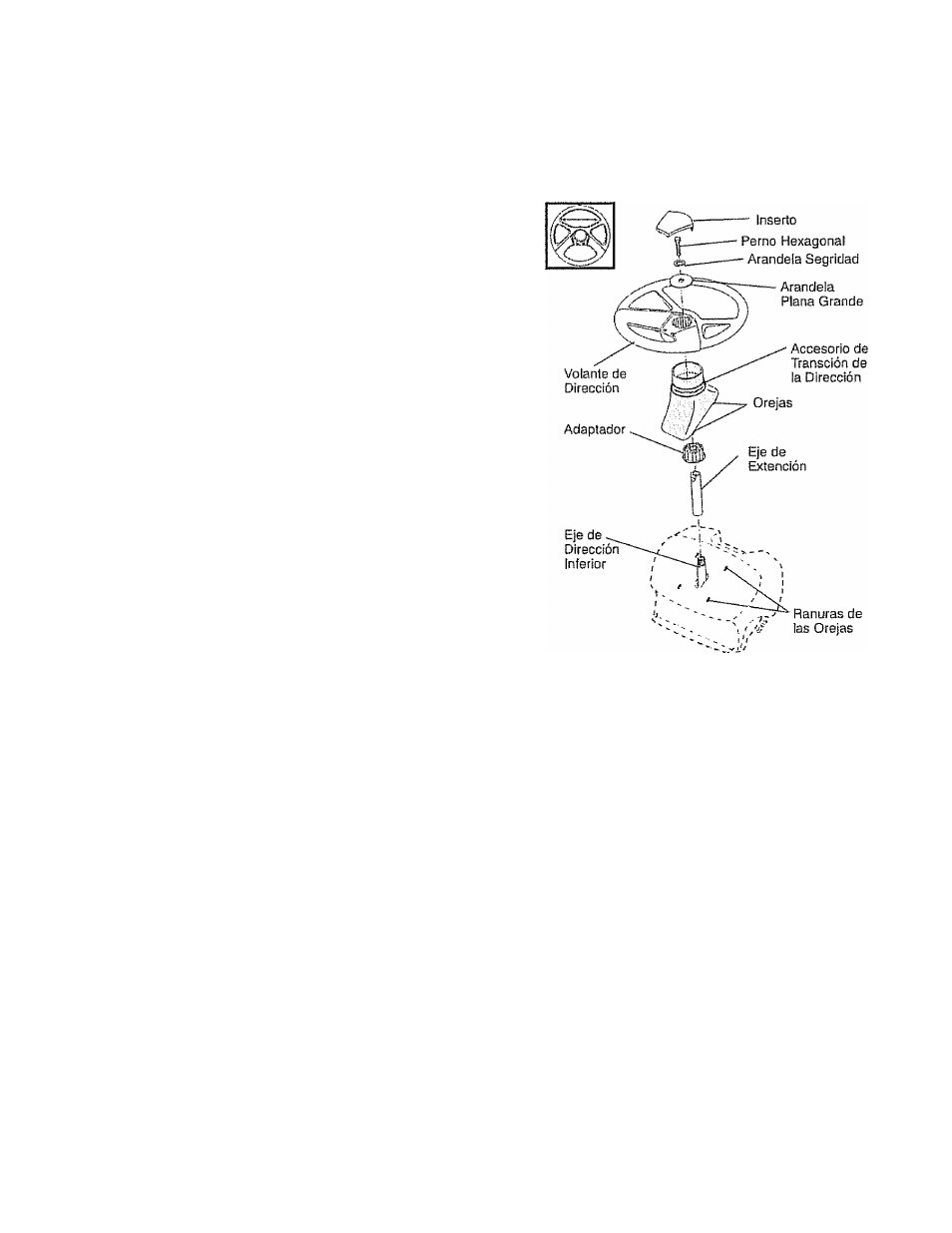

ADJUNTE EL VOLANTE DE DIRECCIÓN

MONTAJE DEL EJE DE EXTENSIÓN Y EL AC­
CESORIO DE TRANSICIÓN DE LA DIRECCIÓN
1. Deslice el eje de extensión sobre el eje del

volante inferior,

2. Ponga las orejas del accesorio de transición

de la dirección sobre las ranuras para las
orejas, en el tablero, y empújelas hacia abajo
para asegurarlas,

INSTALACION DEL VOLANTE DE DIREC­
CIÓN
3. Ponga las ruedas delanteras del tractor para

que estén indicadas hacia adelante.

4. Remueva el adaptador del volante y deslice

el adaptador sobre la extensión del eje de
dirección.

5. Ponga el volante de dirección de manera que

las barras transversales queden horizontales
(izquierda a derecha) y deslícelo al interior del

eje y sobre el adaptador.

6. Monte la arandela plana grande, arandela de

seguridad de 5/16, perno hexagonal 5/16 y
apriételas en forma segura.

7. Presione el inserto del volante de dirección

en el centro de éste.

8„ Remueva el embalage de cartón del capó y

de la rejilla.

IMPORTANTE: Revise y remueva todas las

grampas en la corredera porque puden perforar

las llantas en donde el tractor tiene que rodar

para salirse de ella.

INSTALACIÓN DEL ASIENTO

Ajuste el asiento antes de apretar la manilla de
ajuste.

1. Remueva la manilla de ajuste y la arandela

plana que aseguran el asiento al empaque
de cartón y póngalos de lado para poder
utilizarlos durante la instalación dei asiento
sobre el tractor,

2. Gire el asiento hacia arriba y remuévalo de!

embalaje de cartón. Remueva y desechese
del embalaje de cartón,

3. Colocar el asiento y en el asiento del recipi­

ente de manera que la cabeza del buíón de

la espalda esté posicionada en el agujero

ancho ranurado en el recipiente,

4. Empujar en el asiento para enganchar el

butón de la espalda en la ranura y empujar
el asiento hacia la parte trasera del tractor,

5. Pivotear el asiento y el recipiente hacia ad­

elante y ensamblar el botón de regulación
y la arandela plana de modo no fuerte. No
apretar enroscar fuerte.

6. Baje el asiento a la posición de operación y

siéntese en el asiento.

39
