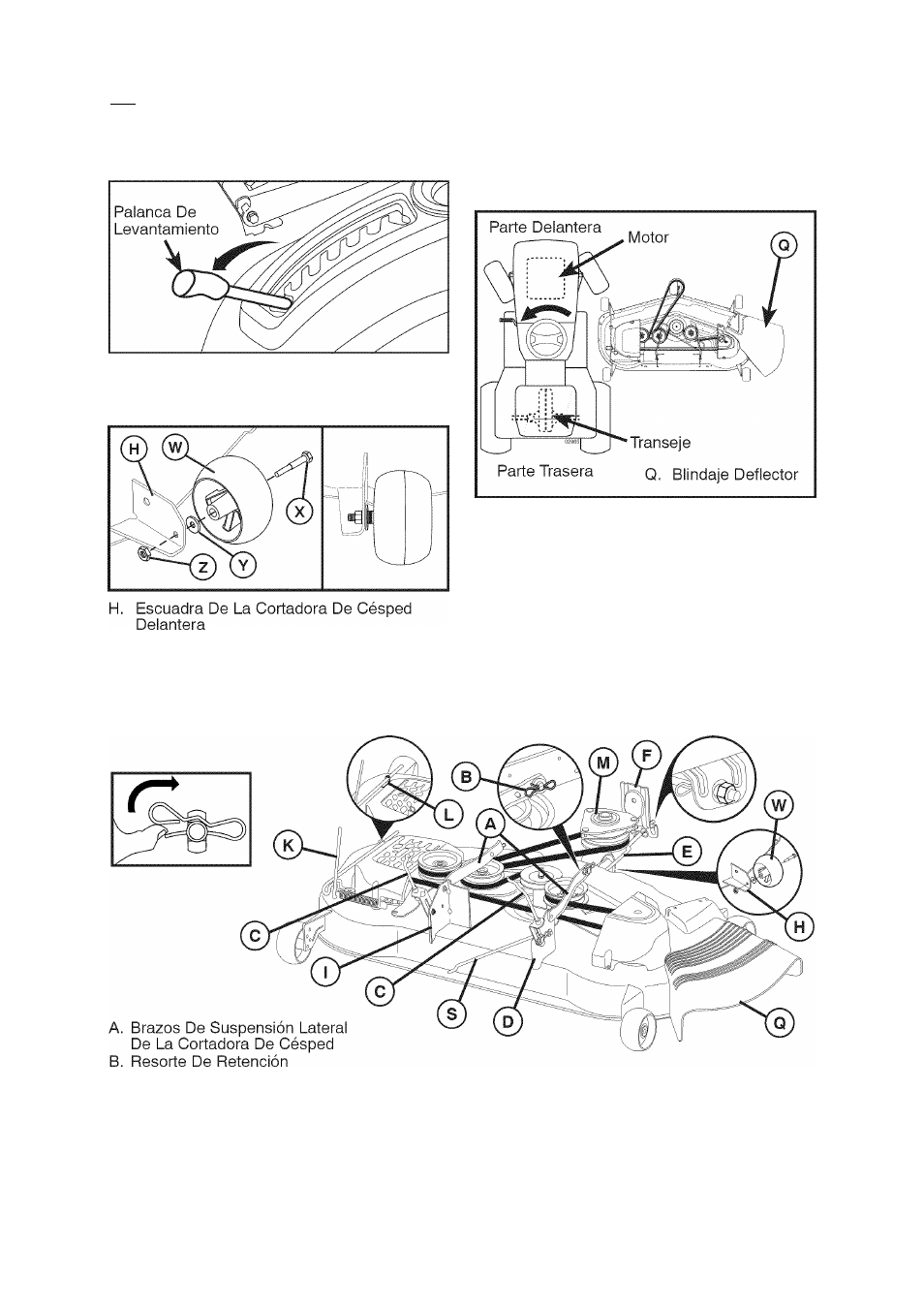

Àk. PRECAUCIÓN: La palanca de levantamiento
está accionadapor resorte. Sosténgalafirmemente
apretada, bájela lentamente y engánchela en la
posición más baja. La palanca de levantamiento se
encuentra en el lado izquierdo de la defensa.
3. GIRE EL VOLANTE HACIA LA IZQUIERDA
Y UBIQUE LA CORTADORA DE CÉSPED
EN SU LUGAR
• Gire el volante completamente hacia la
izquierda y ubique la cortadora de césped
en el lado derecho del tractor con el blindaje
deflector (O) a la derecha.
2. ARME LA RUEDA CALIBRADORA DELAN­
TERA (W) EN LA PARTE DELANTERA DE
LA CORTADORA DE CÉSPED
W. Rueda Calibradora Delantera
X. Perno Con Resalto
Y. Arandela De 1-1/4
Z. Tuerca De Seguridad De 3/8-16
4. DESLICE LA CORTADORA DE CESPED
DEBAJO DEL TRACTOR
• Lleve la correa hacia adelante y verifique que
su trayectoria sea correcta en todos los surcos
de la polea de la cortadora de césped.
NOTA: Asegúrese de que los brazos de susp­
ensión lateral de la cortadora de césped (A) estén
orientados hacia adelante antes de deslizar la
cortadora de césped debajo del tractor.
• Deslice la cortadora de césped debajo del
tractor hasta que se encuentre centrada
debajo del tractor.
C. Eslabones De Levantamiento Traseros
D. Escuadra Trasera Derecha De La Cortadora
De Césped
E. Conjunto De Eslabones De Levantamiento
Delanteros
F. Escuadra De Suspensión Delantera
H. Escuadra De La Cortadora De Césped
Delantera
I. Escuadra Trasera Izquierda De La
Cortadora De Césped
K. Varilla Tensora De La Correa
L. Escuadra De Bloqueo
M. Polea Del Embrague Del Motor
Q. Blindaje Deflector
S. Barra Antibalanceo
W. Rueda Calibradora Delantera
