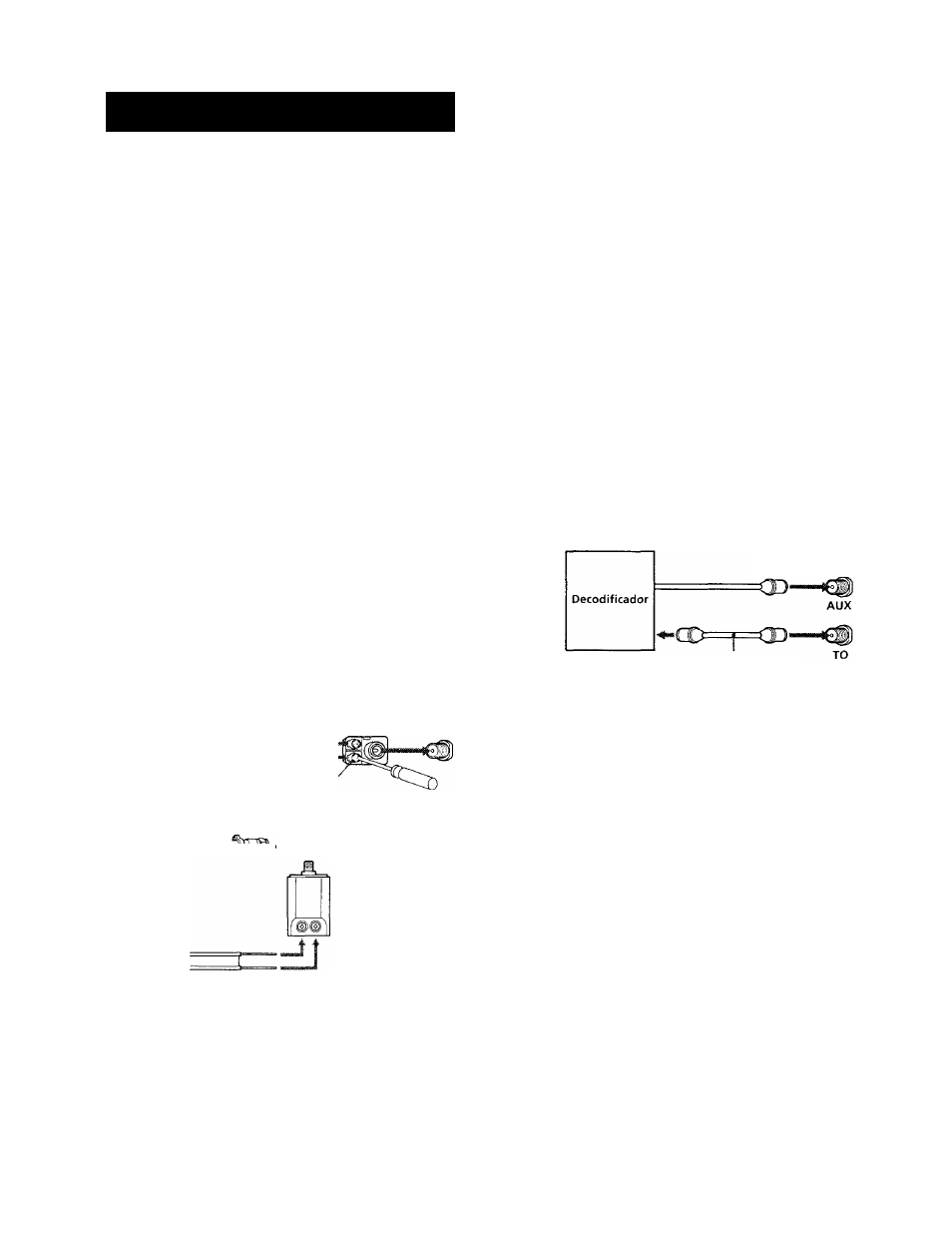

Paso 2: Conexiones
Conexión de una antena y un sistema
de cable sin videograbadora
Ai cable o antena
Cable
(Parte posterior del
televisor de
proyección)
VHF/UHF
Aunque es posible utilizar una antena interior o
exterior con el televisor de proyección, recomendamos
conectar una antena exterior o un sistema de cable para
-obtener una mejor calidad de imagen.
A una antena
Conecte el cable de antena al terminal de antena VHP/
UHF. Si no puede conectar el cable de antena
directamente al terminal, siga las instrucciones que se
indican a continuación en función del tipo de cable de
que disponga.
• SóloVHF
o
• VHF/UHF
o
• cable
SóloVHF
o
Sólo UHF
o
VHF/UHF
Cable coaxial de 75 ohmios
Cable bifilar de 300 ohmios
(Parte posterior del
televisor de
proyección)
VHF/UHF
(Parte posterior del
televisor de
proyección)
VHF/UHF
Conector de antena
C Cable coaxial de 75 ohmios
• VHF til 1 II 1I-]
■ UHF
(Parte posterior del
televisor de
proyección)
VHF/UHF
Mezclador EAC-66 U/V
(no suministrado)
Cable bifilar de 300 ohmios
Notas
• La mayoría de las antenas VHF/UHF disponen de un
separador de señal. Retire el separador antes de conectar el
conector adecuado-
• Si utiliza un mezclador U/V, puede aparecer nieve y ruido de
la imagen al \'isualizar canales del sistema de cable superiores
a 37(\V + 1).
6ES Procedimientos iniciales
Al decodificador
Si para recibir su sisterna de cable precisa un
decodificador, realice la siguiente conexión:
(Parte posterior del
televisor de
proyección)
VHF/UHF
Cable
OUT
Decodificador
Al decodificador y cable (sólo KP-41T25)
(Parte posterior del
televisor de proyección)
Cable coaxial de 75 ohmios
(no suministrado)
CONVERTER
Cable CATV
VHF/UHF
Los sistemas de cable de pago emplean señales cifradas
que requieren un decodificador’^ además de la
conexión habitual mediante cable.
* La empresa del sistema de cable suministrará el decodificador.
Nota
• No es posible visualizar como imagen de ventana las señales
obtenidas a través del conector AUX.
Cable y antena (sólo KP-41T25)
Cable CATV
(Parte posterior del
televisor de proyección)
Cable de antena
AUX
TO
CONVERTER
VHF/UHF
Nota
• En este ca.so, no enchufe nada nl conector TO CONVERTER.
