Informations supplémentaires
Fonction de la télécommande
utilisant un connecteur de
télécommande parallèle
Vous pouvez opérer la platine avec une télécommande
parallèle qui utilise un bornier raccordé au connecteur
REMOTE 1 du panneau arrière.
Utilisation du connecteur REMOTE 1
Quand la platine est opérée avec une télécommande
parallèle, réglez le sélecteur REMOTE du panneau
avant sur WIRED.

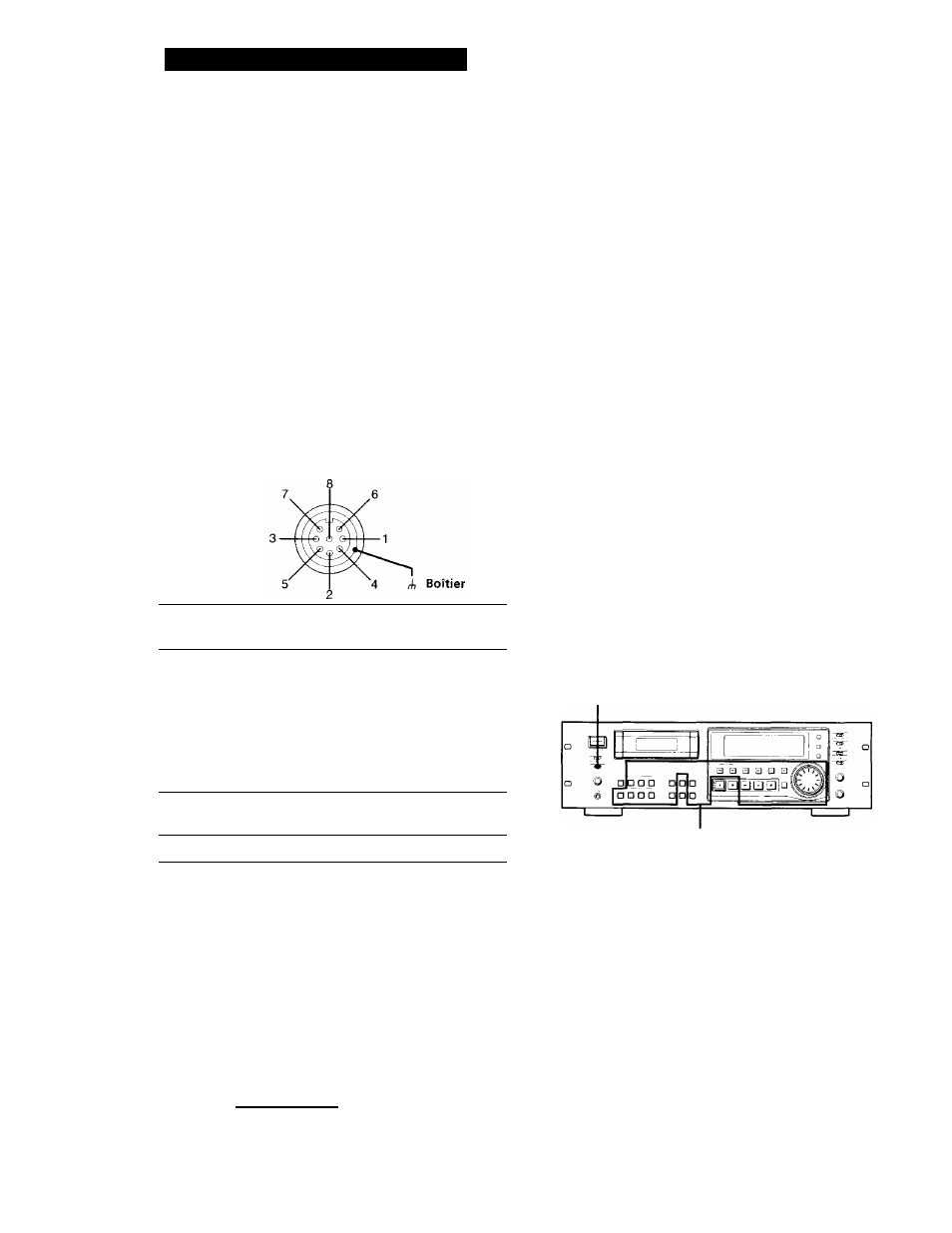

Voici les numéros de broche et leur attribution pour le
connecteur REMOTE 1 sur le panneau arrière:
Connecteur DIN (8 broches)
No. de
broche
MOPE 1
(lecture)
MODE 2
(enregistrement)
Entrées 1
2
Niveau H constant
H-STOP/L-PLA Y Niveau L constant
L-STOP
3 L-STOP L-START ID
WRITE
4 L-PLAY L-PLAY
5 L-REW L-PAUSE
6 L-FF L-REC
Statut de 7 H-STOP H-REC-PAUSE
sortie 8 H-PLAY H-REC
Boîtier GND GND
Entrées de commande: H: OPEN (hors impédance: 30
kilohms ou plus)
L: GND court-circuit (sur impédance:
100 ohms ou moins)
H:env. 2 V(l=15mA)
L: OPEN (Impédance élevée)
Remarques
• En MODE 2, utilisez la broche numéro 1 pour la masse.
• Le maintien de l'entrée de la broche numéro 1 constante
au niveau H ou au niveau L détermine si les broches
numéro 2 à 8 sont en MODE 1 (lecture) ou MODE 2
(enregistrement).
• En MODE 1, la broche numéro 2 peut servir pour
commander un fondu à l'ouverture.
• Pour les broches numéro 2 à 6, l'entrée vers le plus petit
numéro a priorité.
• Prenez des mesures pour éviter des vibrations au niveau
des commutateurs d'entrée de commande.
• Le statut de sortie (broches numéro 7 et 8) est prévu pour
alimenter une diode LED. Si vous avez besoin de plus de
courant, utilisez un circuit ou une source d'alimentation
électrique supplémentaire.
• Ne pas changer l'entrée de la broche numéro 1 (MODE 1
et MODE 2) quand la platine est en mode de lecture ou
d'enregistrement. Cela pourrait entraîner un mauvais
fonctionnement de la platine.
Invalidation des opérations
aux touches (Fonction Key
Protect) (PCM-R700 seulement)
Vous pouvez invalider certaines opérations aux
touches de sorte que les touches deviennent
inopérantes, par exemple pendant l'enregistrement.
KEY PROTECT
Toutes ces touches et bagues
sont invalidées.
Réglez KEY PROTECT à ON.
Statut de sortie;
Schéma de connexion (MODE 1)
OPEN
8 Boîtier
t ' î ‘ t ' t ' î '
.Masse
Commutateurs Affichage de statut
d'entrée de de sortie (LED)
commande
28
^
