MONTAJE DE LAS PALANCAS DE
CONTROL DE VELOCIDAD DE
DESPLAZAMIENTO
1. Aflojo (no retire) los herrajes que sujetan a las palan-
cas de control de velocidad de desplazamiento a sus
bases (vea la Figura 3).
2. Levante las palancas, alineando el orificio superior en
cada palanca con el orificio rasurado superior en la
base de palanca.
5/16-18
x 1-3/4
5/16-18
15-17 ft-lbs
20-23 Nm

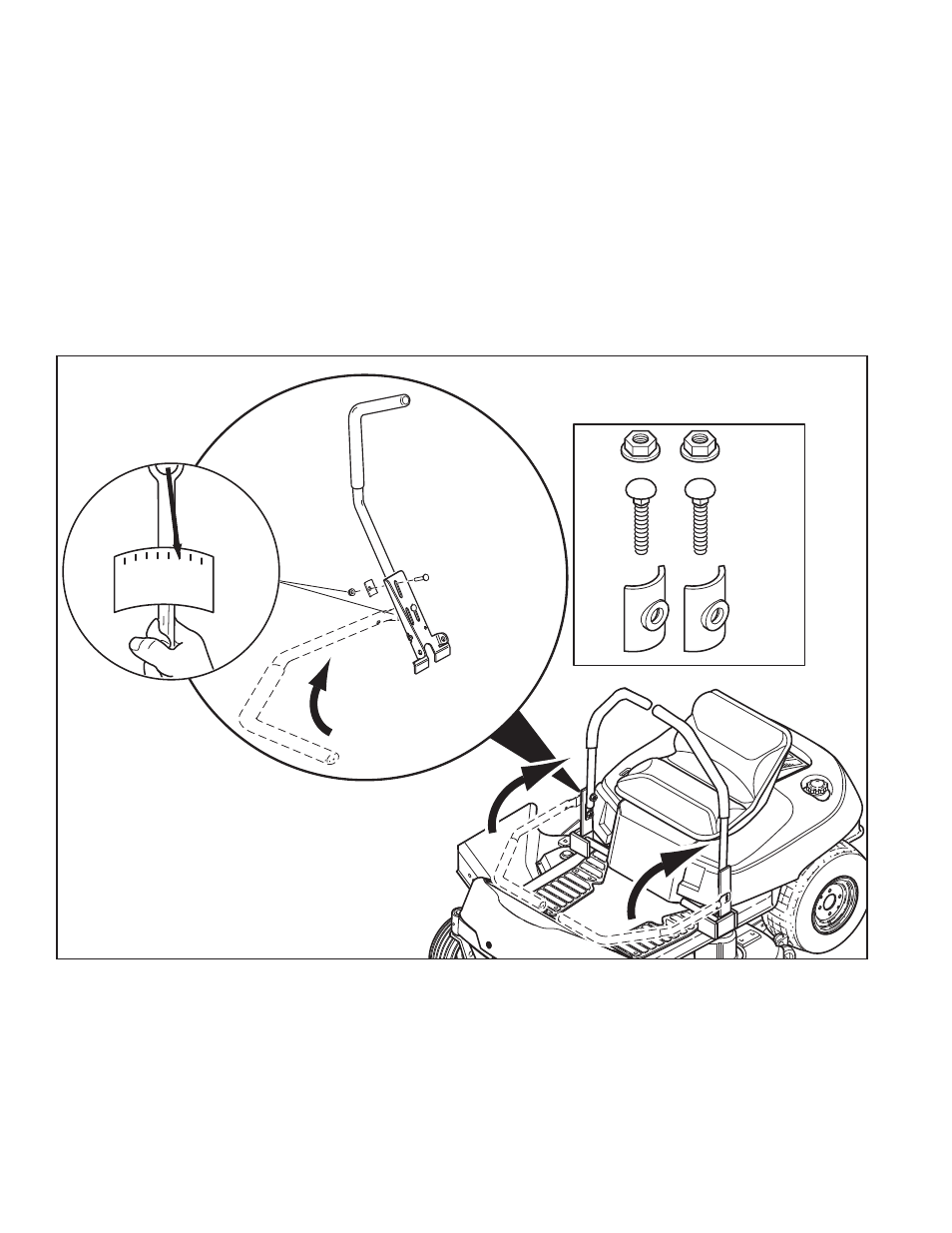

Figura 3. Montaje de las palancas de control de velocidad de desplazamiento
3. Instale los herrajes como indica la Figura 3. Apriete a
20-23 Nm (15-17 lbs-pies).
NOTA: Se debe ajustar las palancas de control de veloci-
dad de desplazamiento antes de su uso. Consulte la
sección “Ajuste de control de velocidad de desplaza-
miento” sección.
