Installing the heat-sink fan assembly – Dell Vostro 2420 (Mid 2012) User Manual
Page 25
4.

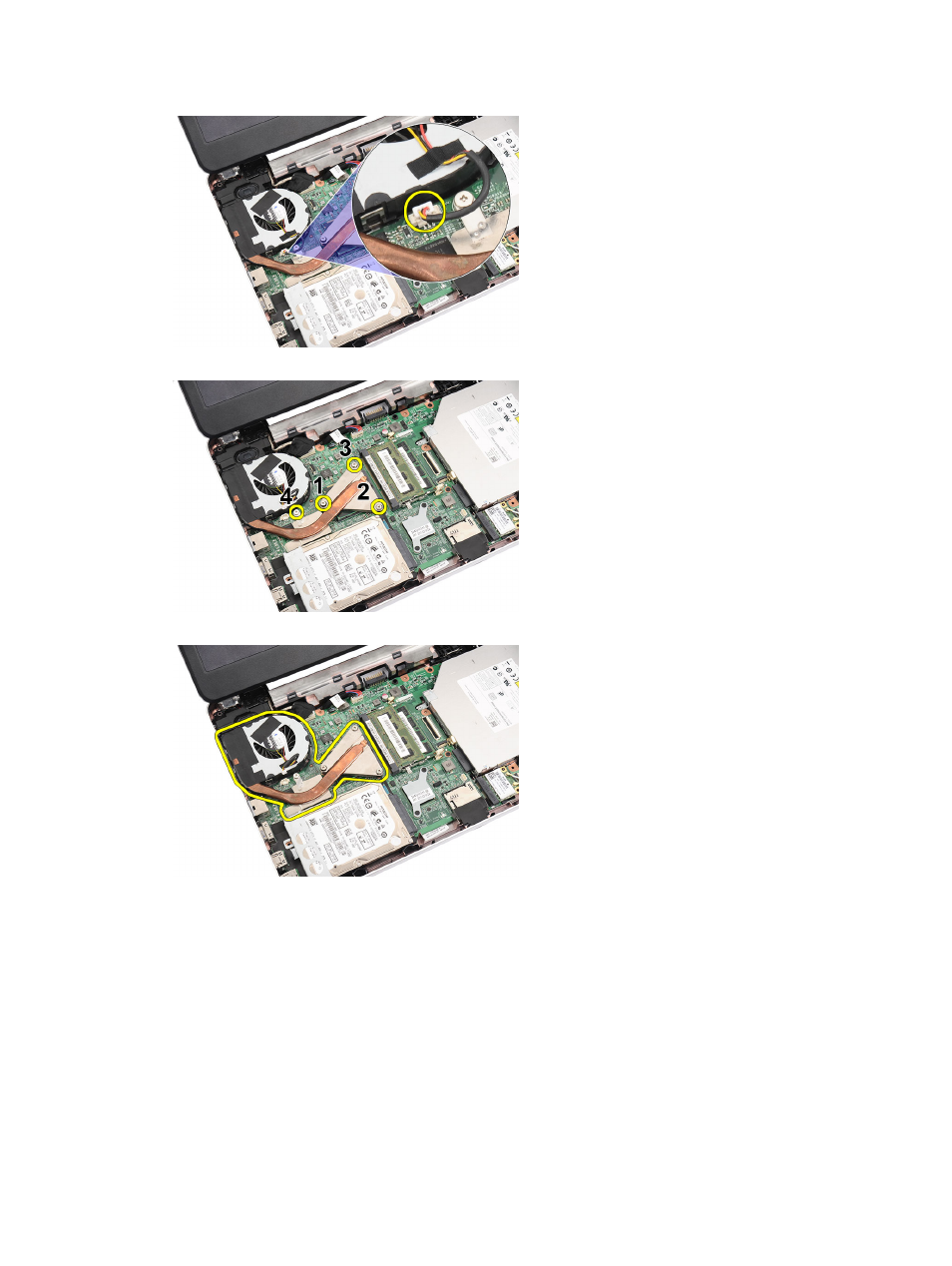

Remove the captive screws that secure the heat-sink fan assembly by following the sequence in the image.
5.
Remove the heat-sink fan assembly from the computer.
Installing the Heat-Sink Fan Assembly
1.
Place and align the heat-sink fan assembly.
2.
Tighten the captive screws to secure the heat-sink fan assembly.
3.
Connect the CPU fan cable to the system board.
4.
Install:
a) palmrest
b) keyboard
c) battery
25
