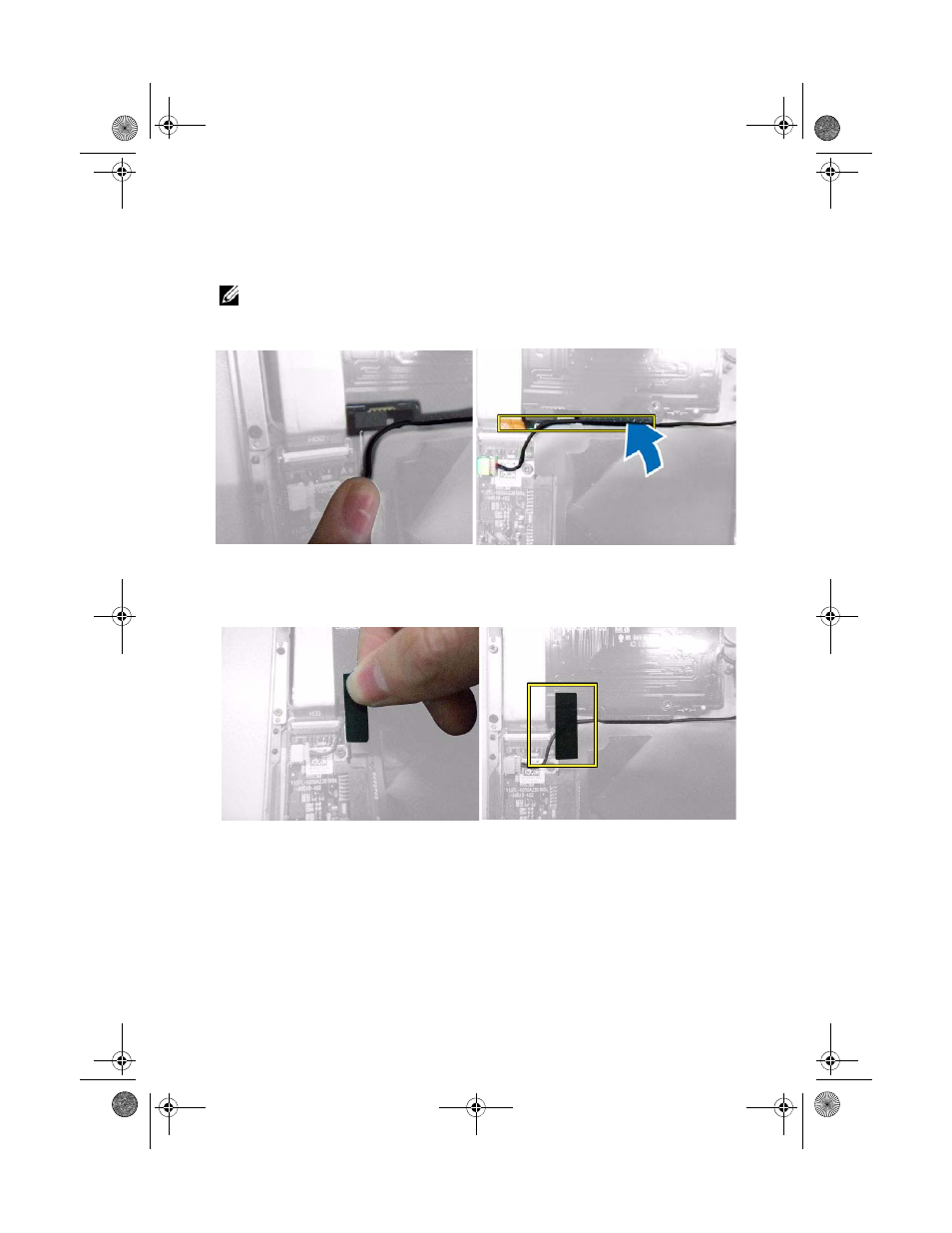

6 Re-assemble the cable on adding the rubber bumper.
NOTE:
The cable should be pressed between the board and the hard drive.
7 Fix the double-sided tape over the cable and the rubber bumper to ensure
the cable is secured.
8 Gently peel the double-sided tape on the replacement hard-drive flex cable.
9 Connect the hard-drive flex cable end labeled HDD to the connector on the
hard-drive.
