Dell Alienware 18 (Mid 2013) User Manual
Page 23
Removing
the
Optical
Drive |
23
4

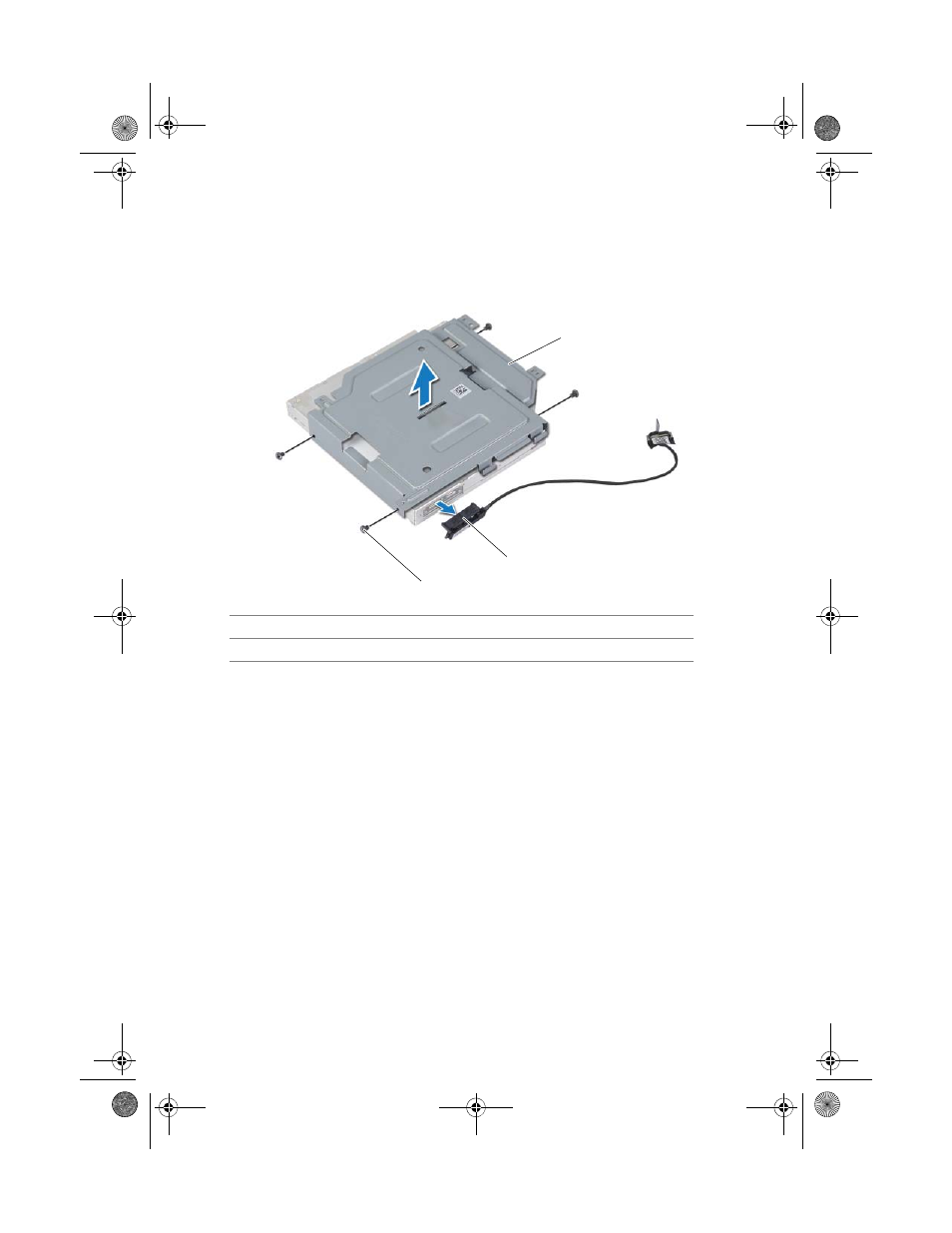

Remove the screws that secure the optical-drive bracket to the optical drive.
5
Lift the optical-drive bracket off the optical drive.
6
Remove the interposer from the optical drive.
1
optical-drive bracket
2
interposer
3
screws (4)
3
2
1
Book.book Page 23 Friday, June 28, 2013 11:10 AM
