Installing the display latch – Dell Latitude D610 User Manual
Page 17
7.
Remove the display latch (see "
Installing the Display Latch
1.
Align the latch on the guide pins located on the top cover.
2.
Insert and tighten the M2.5 x 5-mm screw that secures the display latch to the top cover.
Back to Contents Page

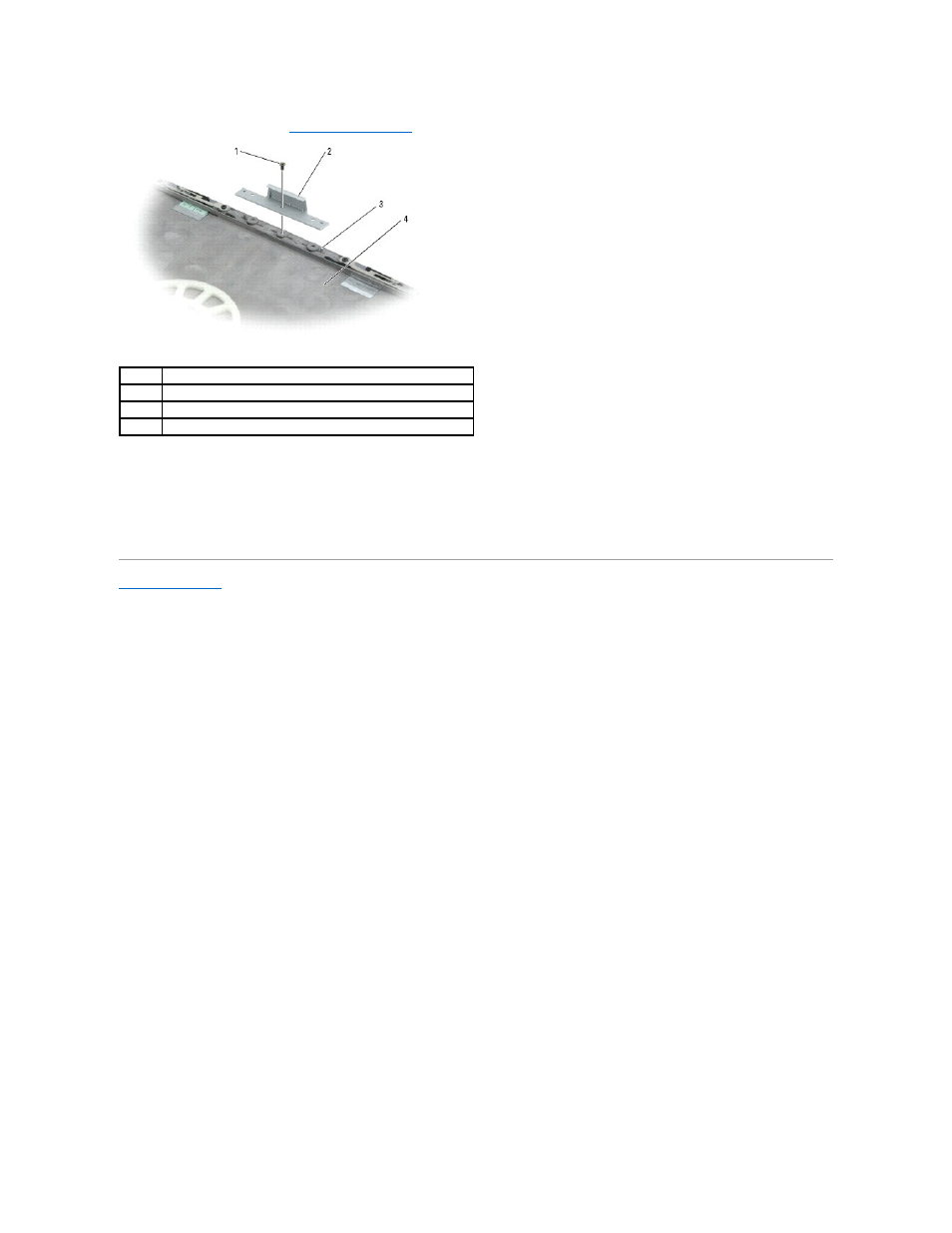

1
M2.5 x 5-mm screw
2
display latch
3
guide pins (2)
4
top cover
