Page 6

1-4
Cabling Instr uctions for the –48 VDC
w
w
w
.d
e
ll
.co
m
|
s
u
p
p
o
rt
.d
e
ll.c
o
m
Assembling the Safety Ground Wire
1
Strip the insulation from the end of the green/yellow wire, exposing approximately
4.5 mm (0.175 inches) of copper wire.
2
Using a hand-crimping tool, crimp the ring-tongue terminal to the green/yellow wire.
Connecting the –48 VDC Power Cable and
Safety Ground
1
Connect the safety ground to the grounding post on the back of the system using a
#6-32 nut equipped with a locking washer (see Figure 1-2).
2
Plug the DC power cable into the system.

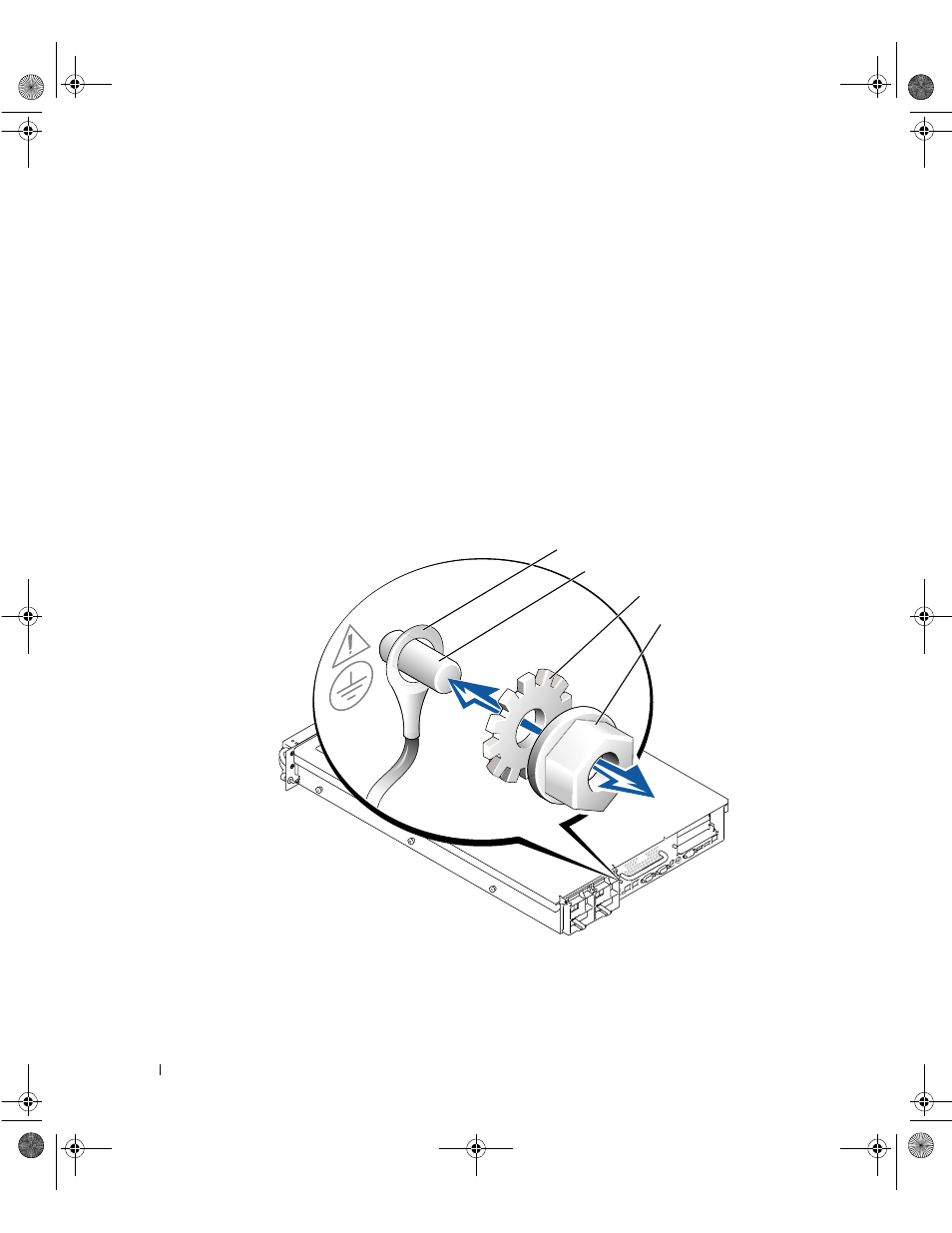

F i g u r e 1 - 2 .
S a f e t y G r o u n d
safety ground
grounding post
lock washer
#6-32 nut
0R216bk0.book Page 4 Monday, April 8, 2002 1:25 PM
