68
Mise à jour des informations
Module commutateur d'E/S Mellanox Infiniband M2401G
Ce module est équipé de 24 ports 4x DDR Infiniband, soit huit ports sortants
externes et 16 ports internes assurant les connexions aux serveurs lames
présents dans le châssis.

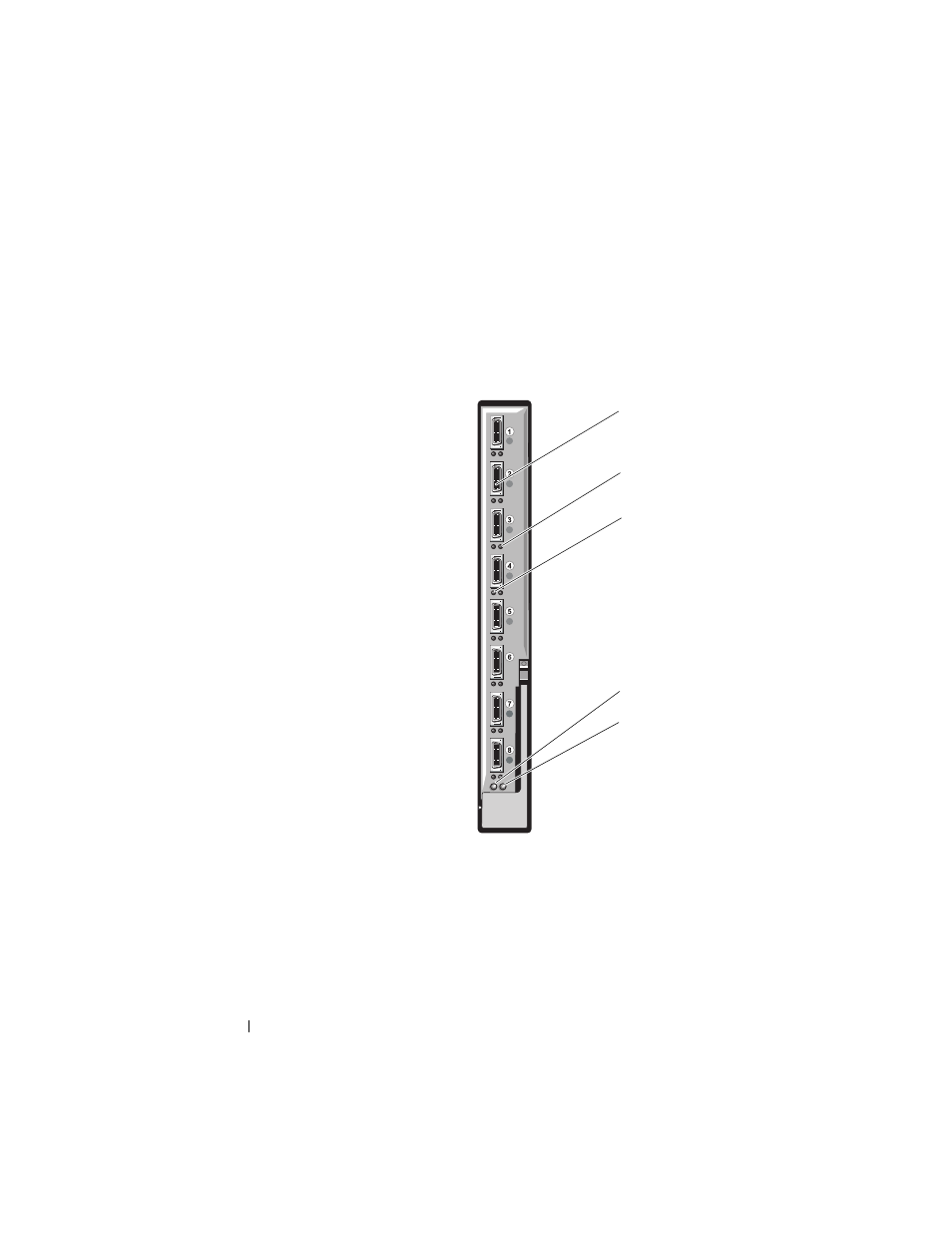

Figure 1-2. Module commutateur Mellanox M2401G
1 Port Infiniband (8) 2 Voyant d'état de la liaison
du port (8)
3 Voyant d'activité des ports (8) 4 Voyant d'alimentation du module
5 Voyant d'état/d'identification
4
1
5
2
3
