Guida di consultazione rapida
163

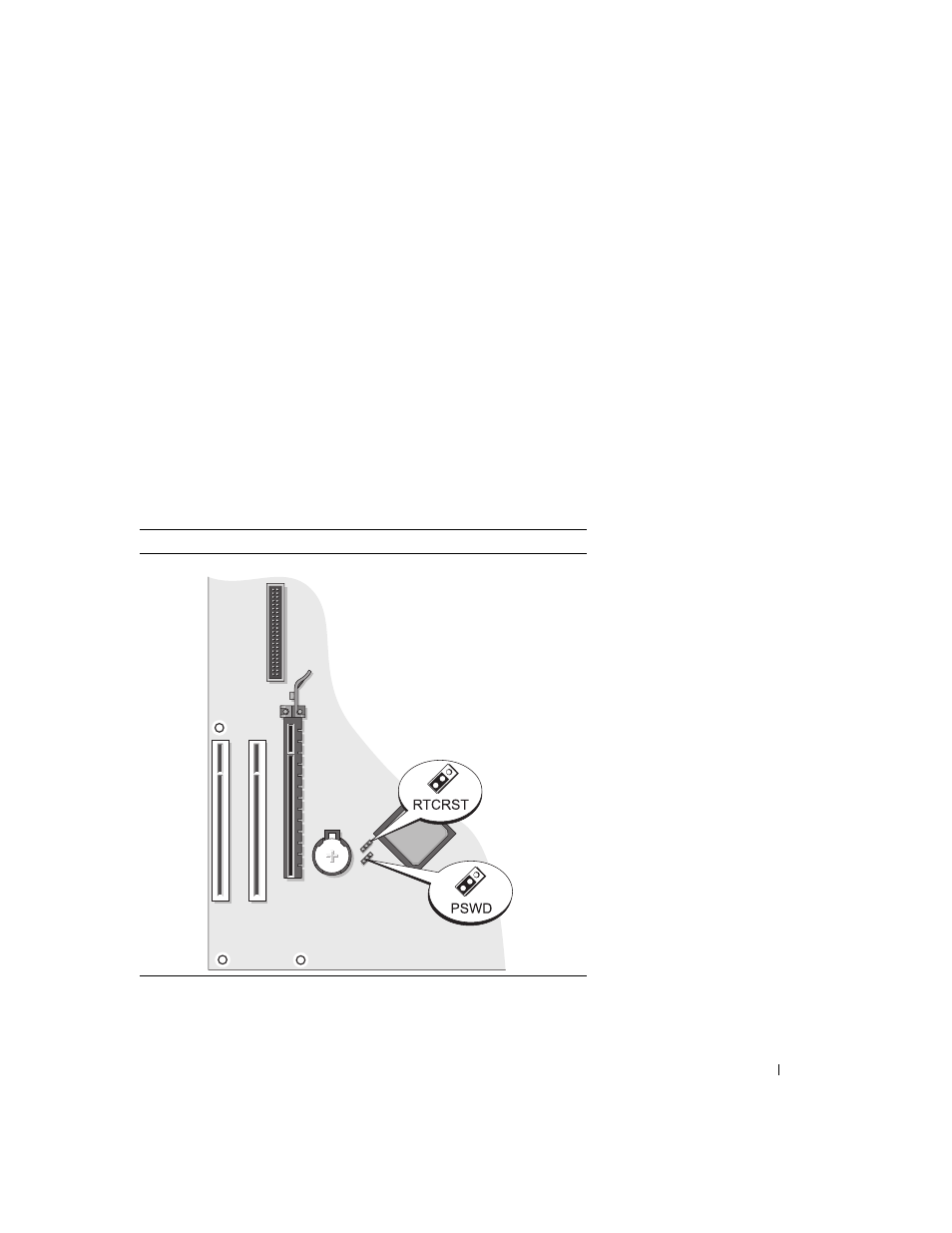

Impostazioni dei ponticelli
1 connettore della ventola (FAN) 10 cicalino interno (SPKR1)
2 connettore del processore (CPU) 11 ponticello di ripristino password (PSWD)
3 connettore di alimentazione del processore
(12VPOWER) 12 ponticello di ripristino RTC (RTCRST)
4 connettore sul pannello anteriore (FNT_PANEL) 13 zoccolo della batteria (BATT)
5 connettori dei moduli di memoria (DIMM_1,
DIMM_2) 14 scheda PCI Express x16
6 connettori dell'unità ATA seriale (SATA0, SATA2) 15 connettore della scheda PCI (2)
7 connettore di alimentazione (POWER) 16 connettore dell'unità floppy (FLOPPY)
8 connettore dell'unità CD/DVD (IDE) 17 connettore PS/2/seriale (PS2/SER2)
9 connettori dell'unità ATA seriale (SATA2, SATA3)
Computer desktop
