194 Руководство по установке стыковочной станции Media Base

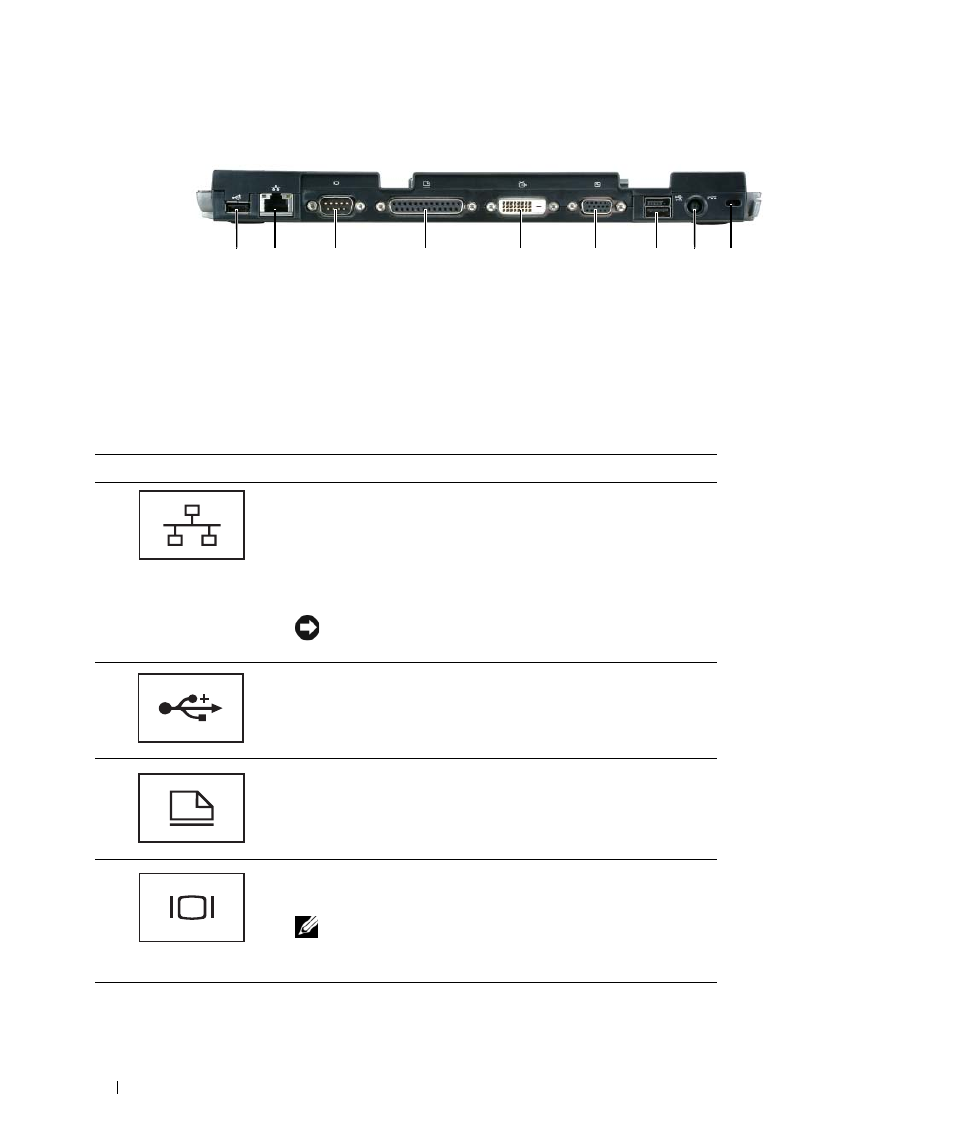

Вид сзади
1
разъем USB
2
сетевой разъем
3
разъем последовательного
порта
4
разъем параллельного порта 5 цифровой видеоразъем (DVI) 6 видеоразъем VGA
7 разъем USB с питанием 8 разъем адаптера
переменного тока
9 отверстие для защитного
троса
Разъем Описание
СЕТЕВОЙ Р А ЗЪЕМ —
Служит для подключения
стыковочной станции Media Base к сети. Два индикатора
рядом с разъемом показывают состояние канала и активность
проводного сетевого соединения.
Информацию по использованию сетевого адаптера смотрите
в документации по компьютеру.
ЗАМЕЧАНИЕ. Не подсоединяйте телефонный
кабель в сетевой разъем.
Р А ЗЪЕМЫ U S B 2 . 0 —
Обеспечивают подключение до
четырех устройств, совместимых со стандартом USB 2.0;
в том числе имеется один разъем USB с питанием.
Р А ЗЪЕМ ПАР АЛЛЕЛЬНОГО ПОР ТА —
Служит для
подключения параллельных устройств, например
параллельного принтера.
ВИДЕОР А ЗЪЕМ —
Служит для подключения внешнего
VGA-
монитора.
ПРИМЕЧАНИЕ. Если компьютер подстыкован,
используйте видеоразъем стыковочной станции
Media Base.
1 2 3 4 5 6 8 7 9
