Stručná referenční příručka

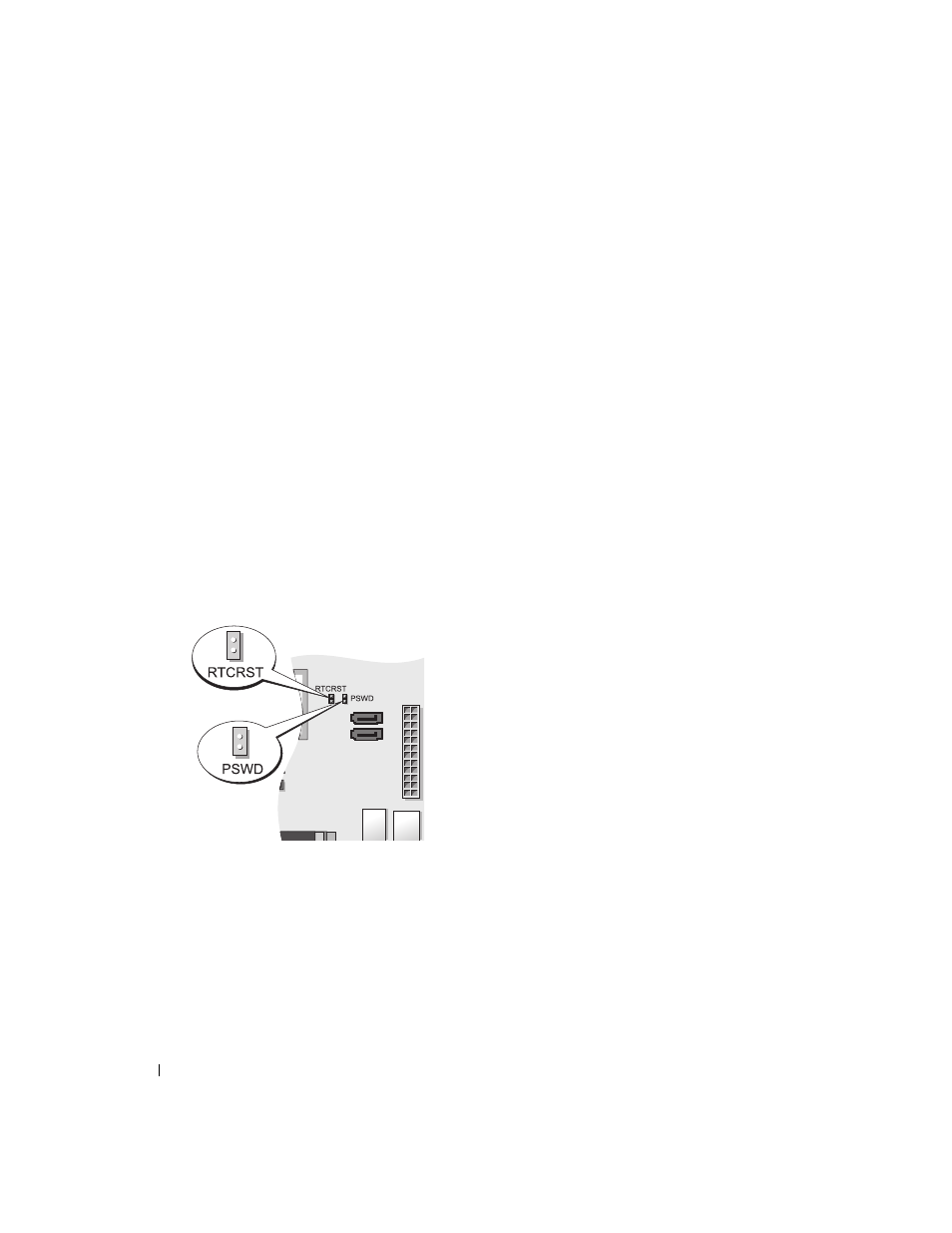

Nastavení propojek
1 konektor ventilátoru (FAN) 12 zásuvka baterie (BATT)
2 konektor procesoru (CPU) 13 konektor PCI Express x16 (SLOT1)
3 konektor napájení procesoru (12VPOWER) 14 konektor PCI Express x1 (SLOT4)
4 konektory pamět’ových modulů (DIMM_1,
DIMM_2, DIMM_3, DIMM_4) 15 konektor PCI (SLOT2)
5 resetovaní propojka RTC (RTCRST) 16 konektor PCI (SLOT3)
6 propojka hesla (PSWD) 17 sériový konektor (SER2)
7 konektory jednotek SATA (SATA0, SATA1,
SATA4, SATA5) 18 konektor disketové jednotky (DSKT)
8 konektor na předním panelu (FNT_PANEL) 19 napájení flea
9 konektor napájení (POWER) 20 reproduktor integrovaný na systémové desce (BEEP)
10 konektor spínače proti neoprávněnému
přístupu (INTRUDER) 21 konektor reproduktoru (INT_SPKR)
11 vnitřní USB (INTERNAL_USB)
