Vue de gauche, Vue de droite, Vue arrière – Dell Latitude D420 User Manual
Page 62: Vue de gauche vue de droite

62
Guide de référence rapide

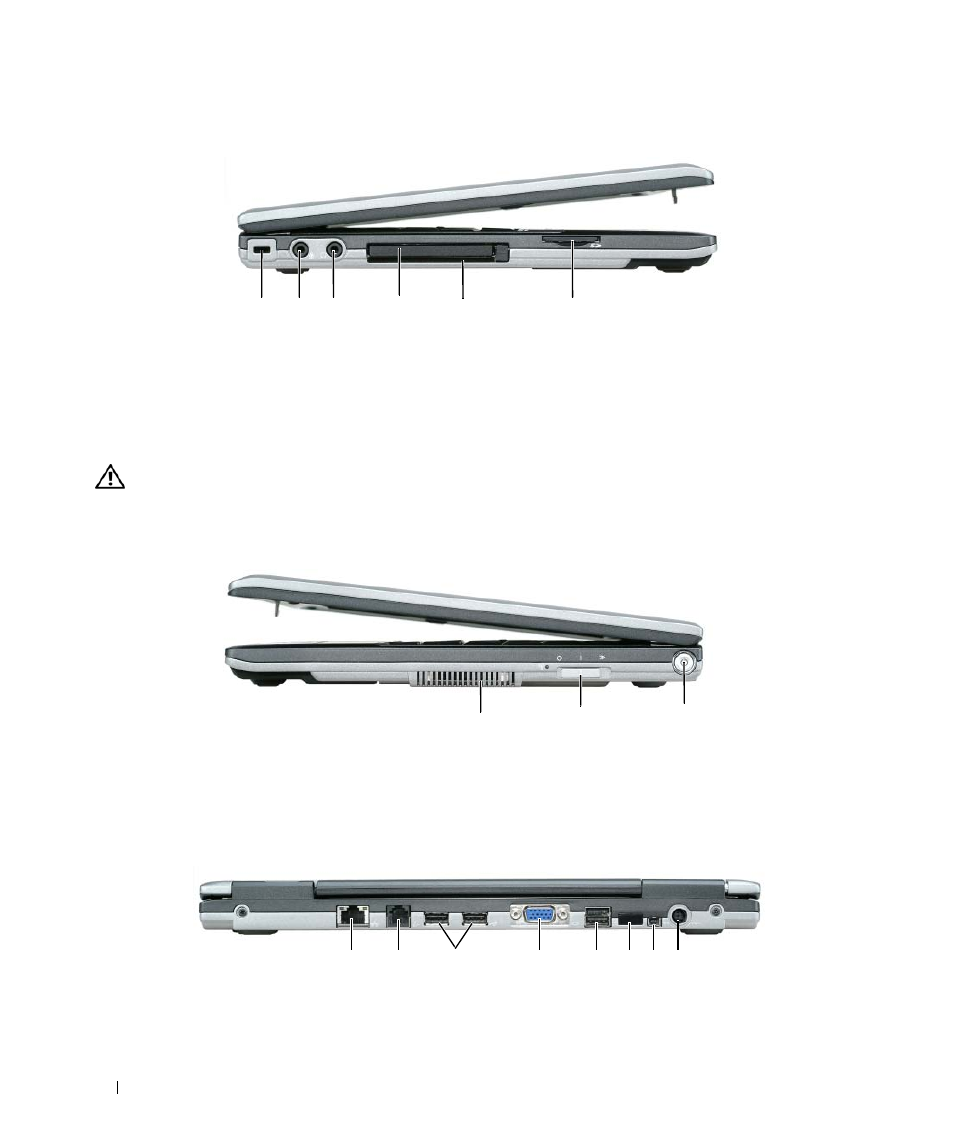

Vue de gauche
Vue de droite
PRÉCAUTION :
Ne bloquez pas les entrées d'air de l'ordinateur et n'insérez pas d'objets dedans ; évitez
également toute accumulation de poussière. Ne placez pas l'ordinateur dans un environnement peu aéré,
tel qu'une mallette fermée, lorsque celui-ci fonctionne. Le manque de ventilation risquerait de causer un
incendie ou d'endommager l'ordinateur.
Vue arrière
1
emplacement pour câble de
sécurité
3
connecteur de casque
5
logement de carte à puce
2
connecteur microphone
4
logement d'extension
de carte PC
6
logement de carte Secure
Digital (SD)
1
Entrée d'air
2
Commutateur arrêt/marche
de détecteur de réseau sans
fil Wi-Fi
3
bouton d'alimentation
1
connecteur réseau (RJ-45)
4
connecteur vidéo
7
connecteur IEEE 1394
2
connecteur modem (RJ-11)
5
connecteur USB alimenté
8
connecteur d'adaptateur secteur
3
connecteurs USB (2)
6
capteur infrarouge
1
2
3
4
6
5
1
3
2
8
1
2
3
4
5
6
7
