Anleitung zur Inbetriebnahme der Media Base 83

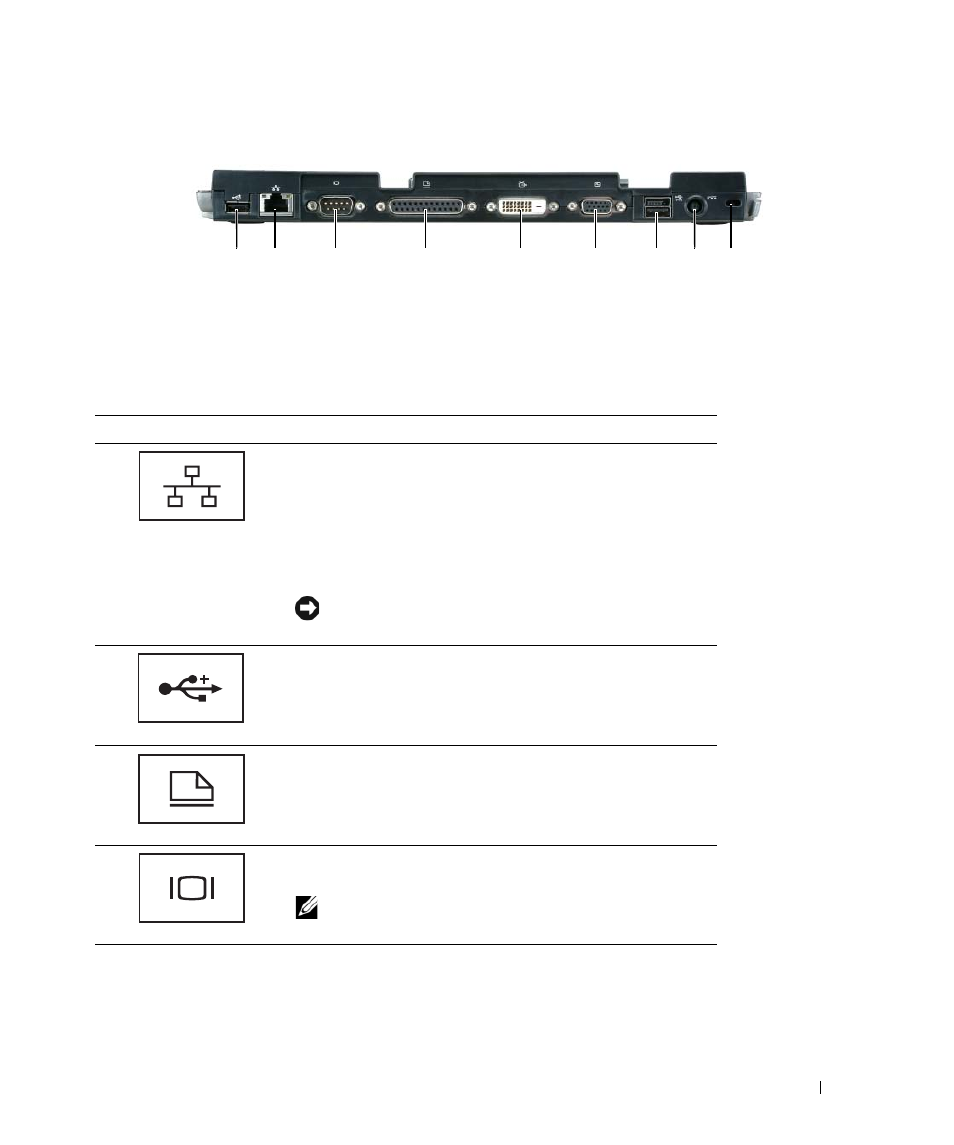

Rückansicht
1 USB-Anschluss 2 Netzwerkanschluss 3 Serieller Anschluss
4 Parallelanschluss 5 DVI-Anschluss 6 VGA-Monitoranschluss
7 Erweiterter USB-Anschluss 8 Netzadapteranschluss 9 Sicherheitskabeleinschub
Anschluss Beschreibung
N E T Z W E R K A N S C H L U S S — Dient dem Anschluss der Media
Base an ein Netzwerk. Die beiden Leuchtanzeigen neben dem
Anschluss signalisieren den Verbindungsstatus und Aktivitäten
einer kabelgebundenen Netzwerkverbindung.
Informationen zur Verwendung des Netzwerkadapters finden
Sie in der im Lieferumfang des Computers enthaltenen
Dokumentation.
HINWEIS: Schließen Sie kein Telefonkabel an den
Netzwerkanschluss an.
U S B 2 . 0 - A N S C H L Ü S S E — Für den Anschluss von maximal
vier USB 2.0-konformen Geräten (einschließlich eines erweiterten
USB-Anschlusses).
P A R A L L E L A N S C H L U S S — Für den Anschluss eines über eine
parallele Schnittstelle kommunizierenden Gerätes, beispielsweise
eines Druckers.
M O N I T O R A N S C H L U S S — Für den Anschluss eines externen
VGA-Monitors.
ANMERKUNG: Wenn Ihr Computer angedockt ist,
verwenden Sie den Monitoranschluss der Media Base.
1 2 3 4 5 6 8 7 9
