Actualización de información
137
Conectores de la placa de plano posterior SAS/SATA
En la ilustración 1-4 se muestra la ubicación de los conectores de la placa
de plano posterior SAS/SATA.

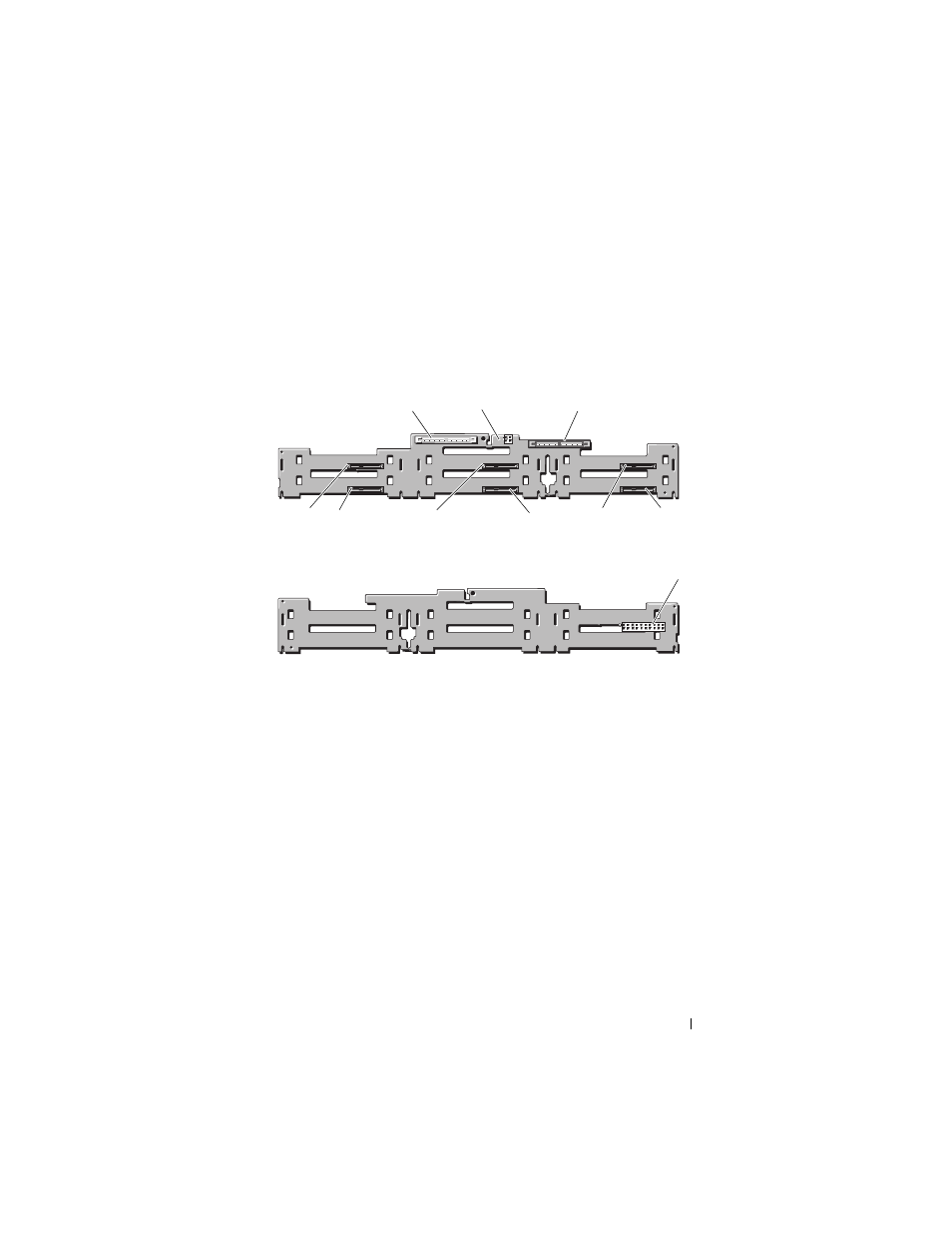

Ilustración 1-4. Componentes de la placa de plano posterior SAS:
Opción x4 de 3,5 pulgadas
1 SAS principal (SAS_A) 2 Alimentación de la unidad
óptica (CD_PWR)
3 SAS secundaria (SAS_B) 4 Unidad 5 (SASDRV5)
5 Alimentación del plano
posterior (BP_PWR) 6 Unidad 4 (SASDRV4)
7 Unidad 3 (SASDRV3) 8 Unidad 2 (SASDRV2)
9 Unidad 1 (SASDRV1) 10 Unidad 0 (SASDRV0)
9 8 7 6
1
Parte frontal
Parte posterior
2 3
10
5
4
