58 Guia de Referência Rápida

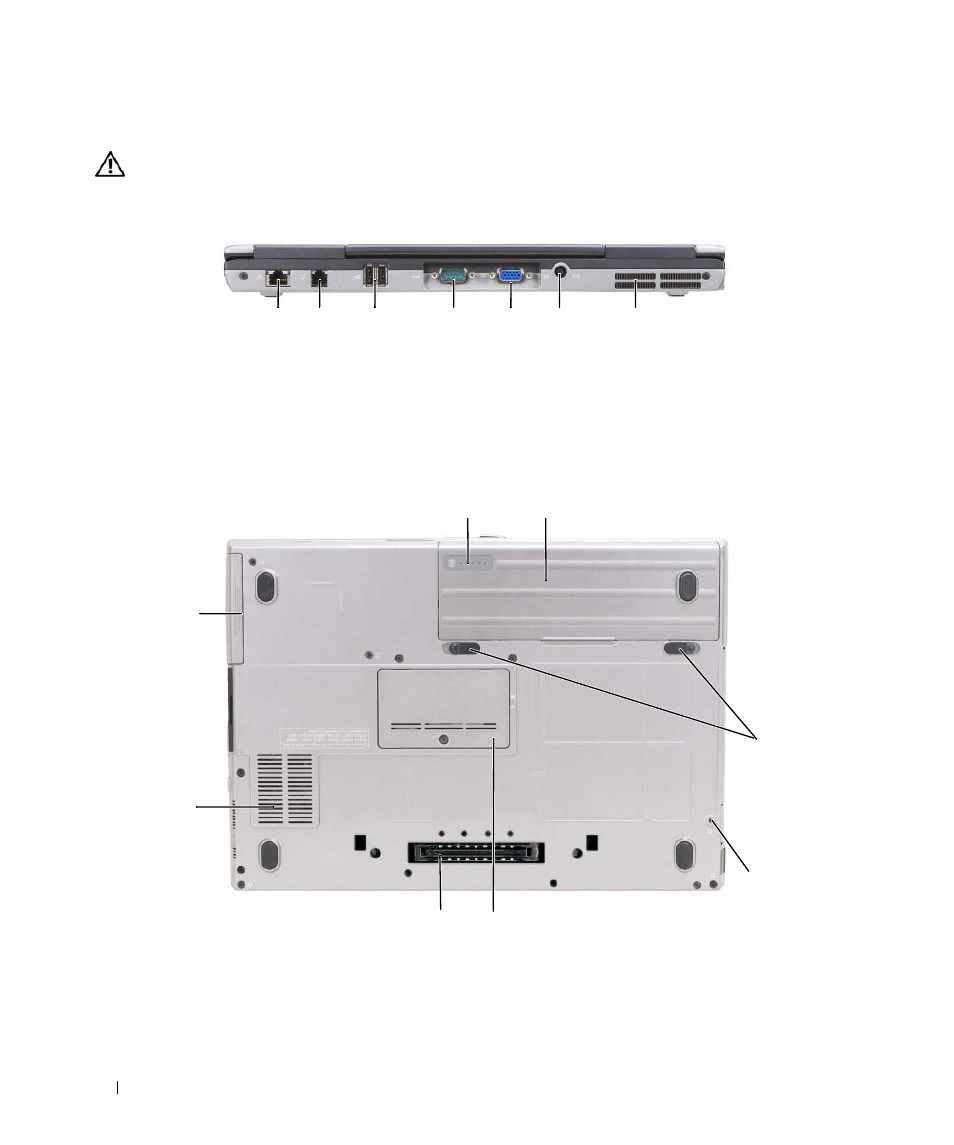

Vista traseira
ADVERTÊNCIA: Não bloqueie, não introduza objetos e nem permita o acúmulo de poeira nas aberturas de
ventilação. Não coloque o computador ligado em ambientes com pouca ventilação (como pastas fechadas).
O bloqueio do fluxo de ar pode danificar o computador ou causar incêndio.
Vista da parte inferior
1 conector de rede (RJ-45) 2 conector de modem (RJ-11) 3 conectores USB (2)
4 conector serial 5 conector de vídeo 6 conector do adaptador de
energia (AC)
7 aberturas de ventilação
1 indicador de carga/indicador de
saúde da bateria 2 bateria 3 travas de liberação do
compartimento de bateria (2)
4 parafuso de travamento do
dispositivo (se houver) 5 tampa do módulo de
memória 6 conector do dispositivo de
acoplamento
7 abertura de ventilação 8 disco rígido
1 2 6 3 4 7 5
7
6
1
5
2
8
3
4
