查看状态 led – Dell PowerEdge M805 User Manual
Page 47

PT1016 Pass-Through 模块快速入门指南
第 47 页
和用户手册
3.

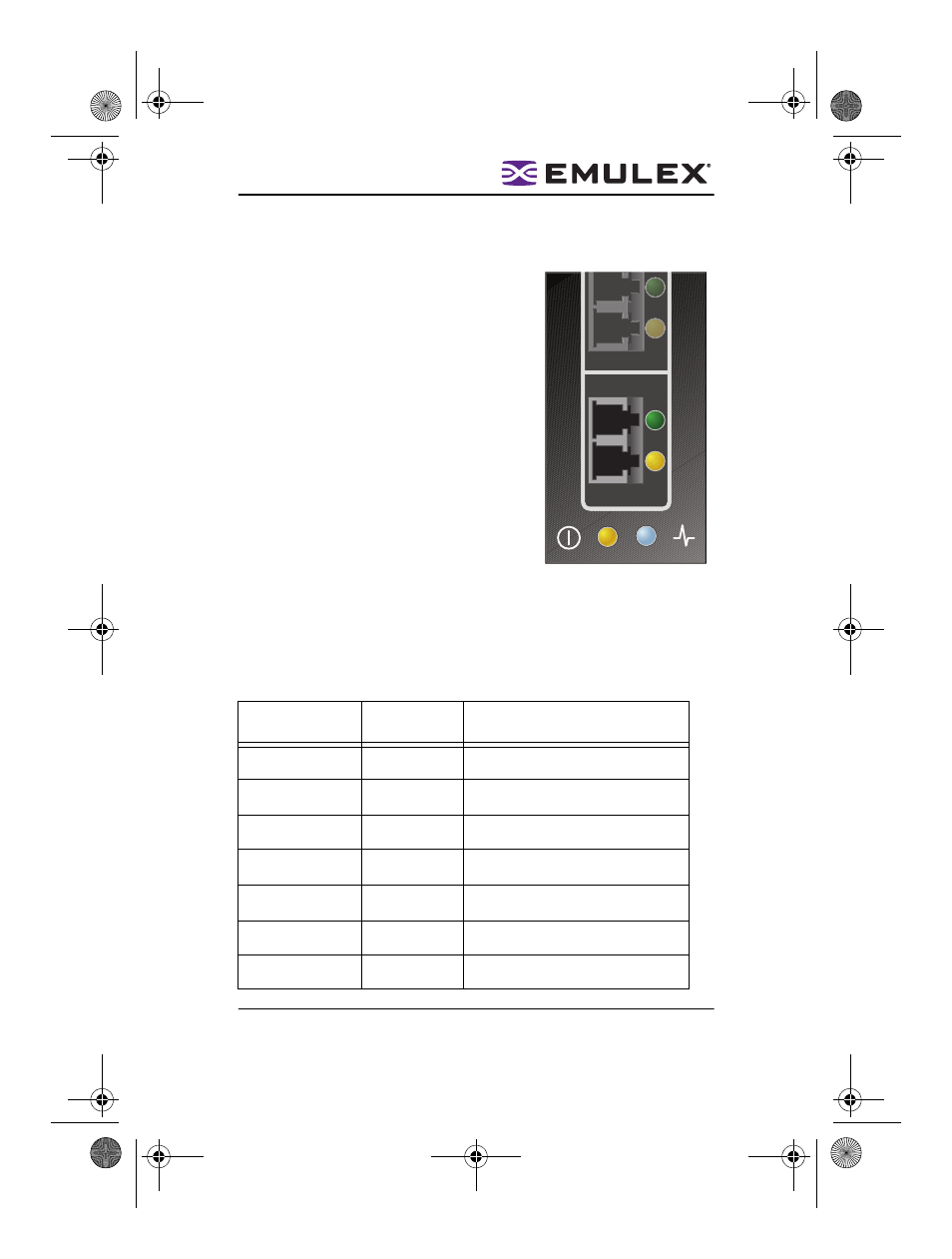

查看状态 LED
Pass-Through 模块包含一些发光二级
管 (LED)。每个 SFP 都包含一对绿色
和黄色 LED,表示 SFP 端口的状态。
上电自检 (POST) 的情况和结果在表
1,端口状态指示灯中总结。
此外,在 Pass-Through 模块面板的底
部有一对蓝色和黄色 LED,提供
Pass-Through 模块的状态。 Pass-
Through 模块状态 LED 显示在表 2,
Pass-Through 模块状态 LED 中。
注意:
关于链接速率情况,当
LED 在快速闪烁的每组
之间 (1、 2 或 3)处于
关闭状态时,则会出现
1 赫兹暂停。您应该观察 LED 顺序几秒钟,
以确保该暂停被正确识别。
表 1. 端口状态指示灯
黄色 LED
绿色 LED
状态
关
关
唤醒失败 (电路板故障)
开
关
POST 失败 (电路板故障)
缓慢闪烁
关
唤醒失败
快速闪烁
关
POST 失败
闪光
关
POST 处理进行中
关
开
运行时发生故障
开
开
运行时发生故障
PT1016PassThruModuleQSG.book Page 47 Monday, October 15, 2007 3:02 PM
