740C azur
25
Off
Power
On
Manufactured in an
ISO9002 approved facility
This device complies with
part 15 of FCC rules
Caution
Risk of electric shock.
Do not open.
Avis
Risque de choc electrique.
Ne pas ouvrir.
Achtung
Vorm öffnen des gerätes.
Netzstecker ziehen.
Digital Outputs
Power AC
IR Emitter
In In Out
Control Bus
S/P DIF
Co-axial Toslink
Optical
Digital Inputs 1
S/P DIF
Co-axial Toslink
Optical
Digital Inputs 2
S/P DIF
Co-axial Toslink
Optical
Class 1 Laser Product
Luokan 1 Laserplaite
Klass 1 Laserapparat
Designed in London, England
Incorporating Q5 ™ from:
ANAGRAM
TECHNOLOGIES
Line Output
Line Output
Right Right
Left Left
azur 740C Upsampling
Compact Disc Player
www.cambridge-audio.com
Power Rating: 230V AC ~ 50Hz
Max Power Consumption: 25W
AЯ 46
1
2
3 4 6 5
8
7

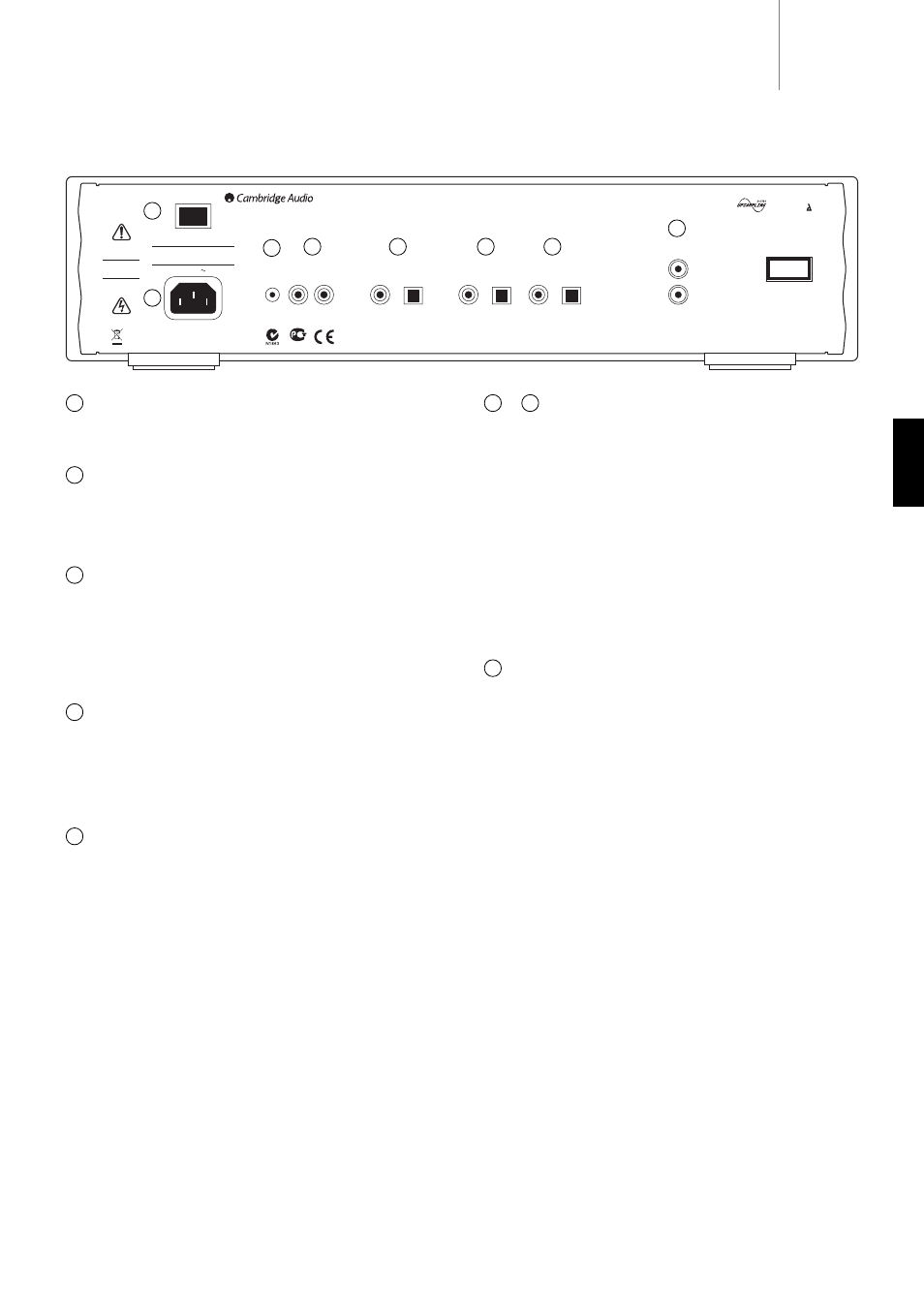

Raccordements sur la face arrière
Marche/arrêt
Mise en marche et arrêt de l'appareil.
Prise d'alimentation en CA
Lorsque vous avez effectué tous les raccordements nécessaires,
branchez le câble d'alimentation CA sur une prise de courant. Votre
lecteur de disque compact est alors prêt à être utilisé.
Entrée de l’émetteur infrarouge (IR)
Réception des commandes infrarouges modulées des systèmes
multipièces ou des répéteurs infrarouges par l’amplificateur.
Les commandes reçues ne sortent pas du circuit du bus de commande.
Reportez-vous à la section « Installation personnalisée » pour plus
d’informations.
Bus de commande
Entrée - Permet à l'appareil de recevoir des commandes démodulées de
systèmes multipièce ou d'autres composants.
Sortie - Permet de transmettre les commandes du bus de commande à
un autre appareil.
Sorties numériques
Les sorties numériques permettent de raccorder un convertisseur N-A
séparé ou une platine d’enregistrement numérique. Le logiciel
sophistiqué du processeur numérique de signal du 740C permet même
d’utiliser ces sorties pour délivrer des données brutes ou
suréchantillonnées indépendamment des sorties audio principales.
Reportez-vous à la section « Réglage du lecteur de CD » pour plus
d’informations.
Prise numérique coaxiale (S/PDIF) - Pour obtenir les meilleurs résultats,
la liaison doit être réalisée avec un câble d’interconnexion (RCA)
numérique 75 ohms de haute qualité, pas avec un câble conçu pour
une utilisation audio normale.
Prise numérique optique (Toslink) - La liaison doit être réalisée avec un
câble d’interconnexion optique TOSLINK de haute qualité conçu
spécialement pour une utilisation audio.
Vous ne devez utiliser qu’un seul de ces deux types de sortie à la fois.
1 & & Entrées numériques 1 / 2
Les entrées numériques permettent de raccorder au 740C les sorties
numériques d’autres éléments sources. Le 740C peut alors faire office
de convertisseur N-A à suréchantillonnage de très haute qualité, pour
améliorer la qualité sonore des sources raccordées. Deux entrées
numériques autorisent le raccordement de deux sources externes :
Prise numérique coaxiale (S/PDIF) - La liaison doit être réalisée avec un
câble d’interconnexion Cinch (RCA) numérique 75 ohms de haute
qualité, pas avec un câble conçu pour une utilisation audio normale.
Prise numérique optique (Toslink) - La liaison doit être réalisée avec un
câble d’interconnexion optique TOSLINK de haute qualité conçu
spécialement pour une utilisation audio.
Vous ne devez utiliser qu’un seul de ces deux types d’entrée à la fois
pour chaque entrée.
Sortie haut-niveau
Utilisez des câbles d'interconnexion RCA/Phono de bonne qualité entre
ces prises et les entrées haut-niveau sur votre amplificateur.
2
3
5
4
6 7
8
FRANÇAIS
