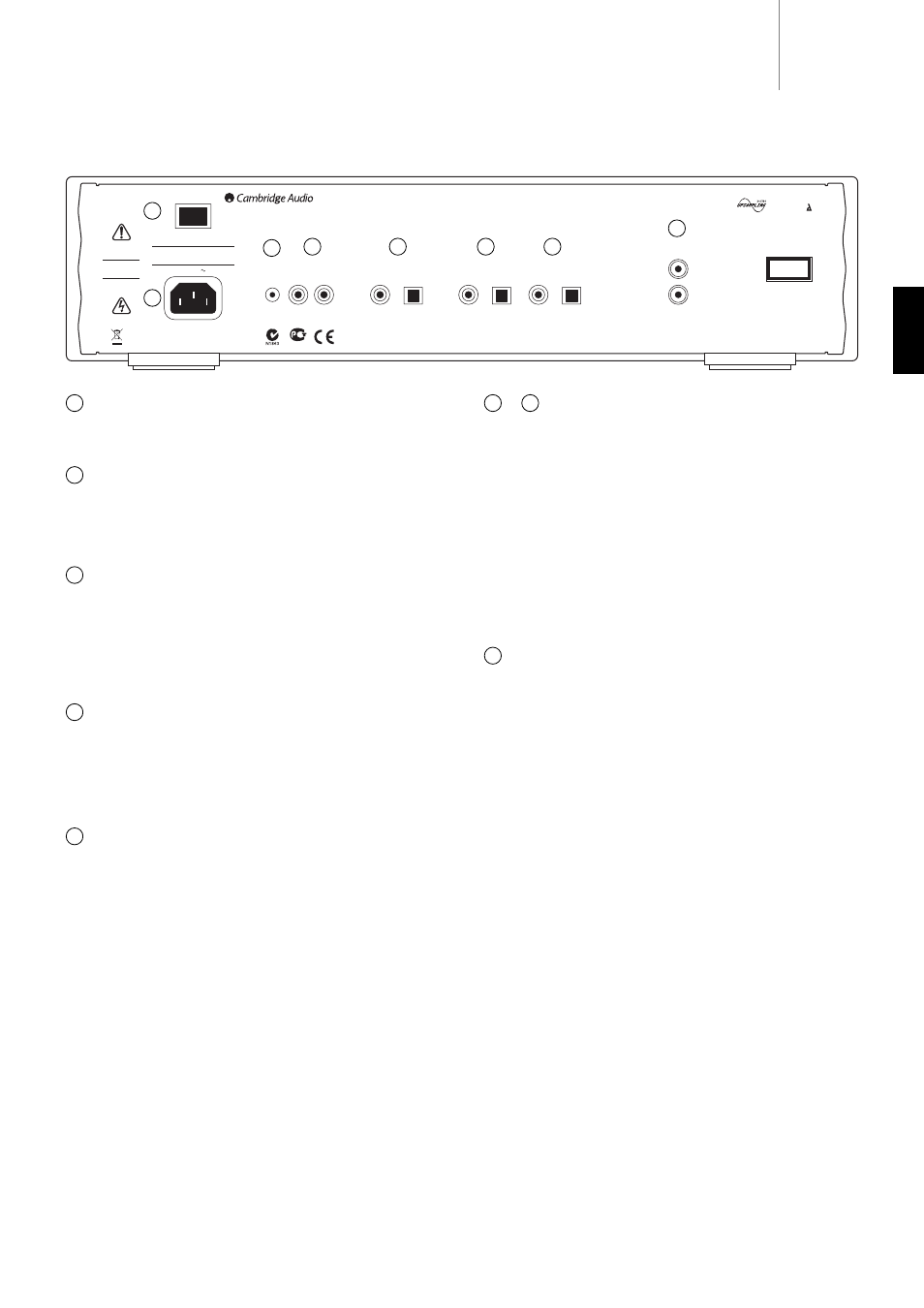

Anschlüsse an der Geräterückseite
Ein/Aus
Hiermit schalten Sie das Gerät ein und aus.
Netzanschluss
Nachdem Sie alle Anschlüsse am Verstärker vorgenommen haben,
stecken Sie das Netzkabel in eine geeignete Steckdose. Jetzt ist Ihr CD-
Player einsatzbereit.
IR Emitter In (Infrarot-Sendereingang)
Ermöglicht dem Verstärker den Empfang von modulierten IR-Befehlen
von Mehrraumsystemen oder IR-Repeater-Systemen. Empfangene
Befehle werden hier nicht vom Control-Bus weitergeleitet.
Weitere Informationen finden Sie im Abschnitt „Kundenspezifische
Systeme“.
Kontrollbus
In (Eingang) - Ermöglicht dem Gerät den Empfang von unmodulierten
Befehlen von Mehrraumsystemen oder anderen Komponenten.
Out (Ausgang) - Zum Weiterleiten von Kontrollbusbefehlen an ein
anderes Gerät.
Digitale Ausgänge
Die digitalen Ausgänge ermöglichen den Anschluss eines separaten DAC
oder digitalen Aufzeichnungsgeräts. Die hochentwickelte DSP-Software
im 740C erlaubt sogar die Einstellung, die Daten „raw“ (Pass through)
oder „upsampled“ auszugeben, unabhängig von den Haupt-
Audioausgängen. Weitere Informationen finden Sie im Abschnitt „CD-
Player Setup“.
S/P DIF Co-aaxial Digital - Um optimale Ergebnisse zu erzielen, sollten Sie
ein hochwertiges, digitales 75-Ohm-RCA-Verbindungskabel verwenden
(d.h. kein Kabel, das nur für normales Audio ausgelegt ist).
Toslink Optical Digital – Verwenden Sie ein hochwertiges TOSLINK
Glasfaserverbindungskabel, das speziell für Audio ausgelegt ist.
Es sollte jeweils nur eine der zwei Ausgangsarten verwendet werden.
1 & & Digitale Eingänge 1 / 2
Die digitalen Eingänge ermöglichen den Anschluss digitaler Ausgänge
anderer Quellkomponenten an den 740C. Der 740C kann dann als sehr
hochwertiger Upsampling-DAC fungieren, der die Klangqualität der
angeschlossenen Quellen verbessert. Zwei digitale Eingänge
ermöglichen den Anschluss von zwei externen Quellen.
S/P DIF Co-aaxial Digital - Verwenden Sie ein hochwertiges, digitales
75-Ohm-RCA-Verbindungskabel (d.h. kein Kabel, das nur für normales
Audio ausgelegt ist).
Toslink Optical Digital – Verwenden Sie ein hochwertiges TOSLINK
Glasfaserverbindungskabel, das speziell für Audio ausgelegt ist.
Nur eine der zwei Eingangsarten für jeden Eingang sollte gleichzeitig
verwendet werden.
Line Out
Verwenden Sie RCA/Phono Verbindungskabel von guter Qualität für
diesen Anschluss ein einen Line-Input an Ihrem Verstärker.
2
3
5
4
6 7
8
DEUT
SCH
