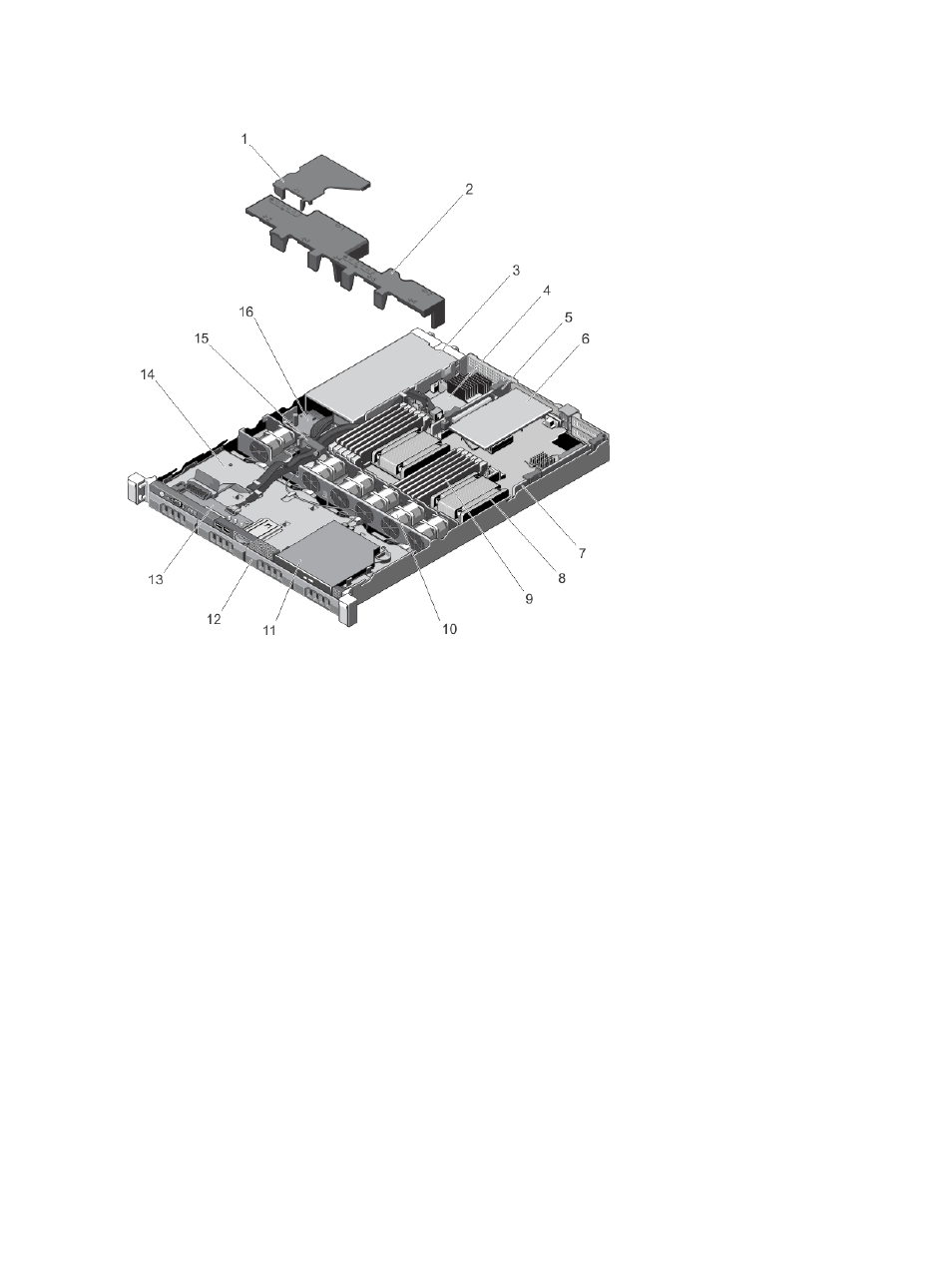

Ilustración 9. Interior del sistema
1. Cubierta de la placa de distribución de alimentación
2. Cubierta de refrigeración
3. Unidades de suministro de energía (2)
4. Tarjeta controladora de almacenamiento
5. Tarjeta vertical de expansión 2
6. la tarjeta de expansión
7. Tarjeta vertical de expansión 1
8. Disipador de calor del procesador 2
9. Módulos DIMM (12)
10. Ventiladores de refrigeración (6)
11. Unidad óptica
12. Unidades de disco duro (4)
13. Panel de control
14. Plano posterior de la unidad de disco duro
15. Seguro para la colocación de cables
16. Placa de distribución de alimentación
