Dell Latitude XT3 (Mid 2011) - Manual (Page 58)

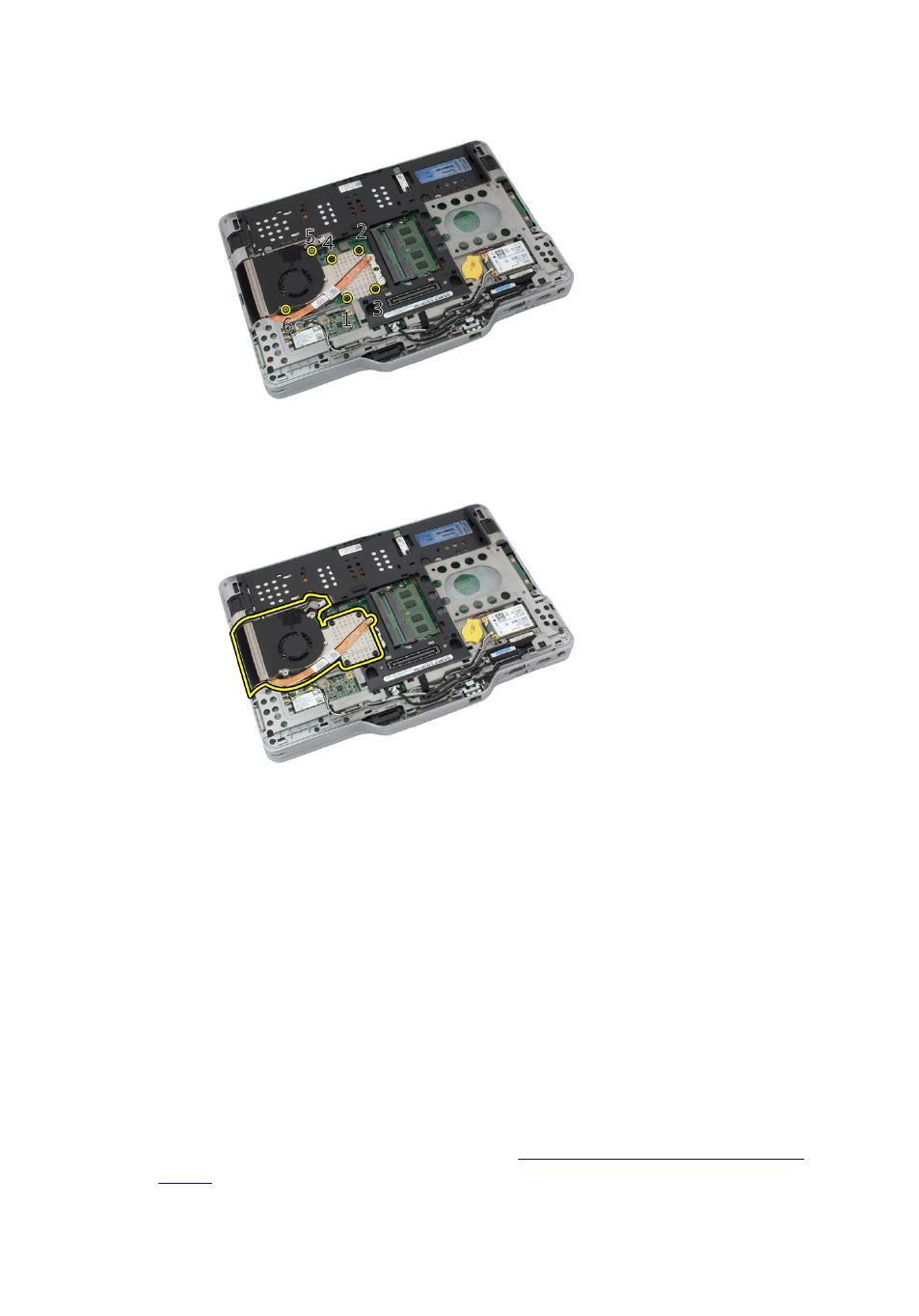

7. Suelte los tornillos en el disipador de calor y extraiga los tornillos en el ventilador.
8. Levante el disipador de calor para retirarlo del equipo.
Instalación del disipador de calor
1. Coloque el disipador de calor en su compartimento.
2. Ajuste los tornillos para fijar el disipador de calor.
3. Ajuste los tornillos para fijar el ventilador a la placa base.
4. Conecte el cable del ventilador a la placa base.
5. Coloque la cubierta posterior.
6. Coloque el ensamblaje de la unidad de disco duro.
7. Coloque el panel posterior.
8. Coloque la batería.
9. Siga los procedimientos que se describen en Después de manipular el interior del
equipo .
58
