5. Si va a extraer la tarjeta de forma permanente, instale un cubrerranuras en la abertura de la ranura para tarjetas vacía.
6. Sustituya el soporte de retención de la tarjeta (consulte el apartado Colocación del soporte de retención de la tarjeta ).
7. Vuelva a colocar la cubierta del equipo, vuelva a conectar el equipo y los dispositivos a las tomas eléctricas, y enciéndalos.
8. Desinstale el controlador de la tarjeta del sistema operativo.
9. Para completar el proceso de extracción, consulte el apartado Configuración del equipo tras extraer o instalar una tarjeta PCI/PCI Express .
Colocación de tarjetas PCI y PCI Express
1. Siga los procedimientos que se indican en el apartado Antes de comenzar .
2. Extraiga la cubierta del equipo (consulte Extracción de la cubierta del equipo ).
3. Retire el soporte de retención de la tarjeta (consulte Extracción del soporte de retención de la tarjeta ).
4. Prepare la tarjeta para la instalación.
Consulte la documentación incluida con la tarjeta para obtener información sobre la configuración de la tarjeta, las conexiones internas u otras opciones
de personalización del equipo.
5. Coloque la tarjeta en el conector y oprímala hacia abajo firmemente. Asegúrese de que la tarjeta esté completamente encajada en la ranura.
6. Si va a instalar la tarjeta PCI Express en el conector para tarjeta x16, colóquela de modo que la ranura de fijación esté alineada con la lengüeta de
fijación.
7. Coloque la tarjeta en el conector y oprímala hacia abajo firmemente. Asegúrese de que la tarjeta esté completamente encajada en la ranura.

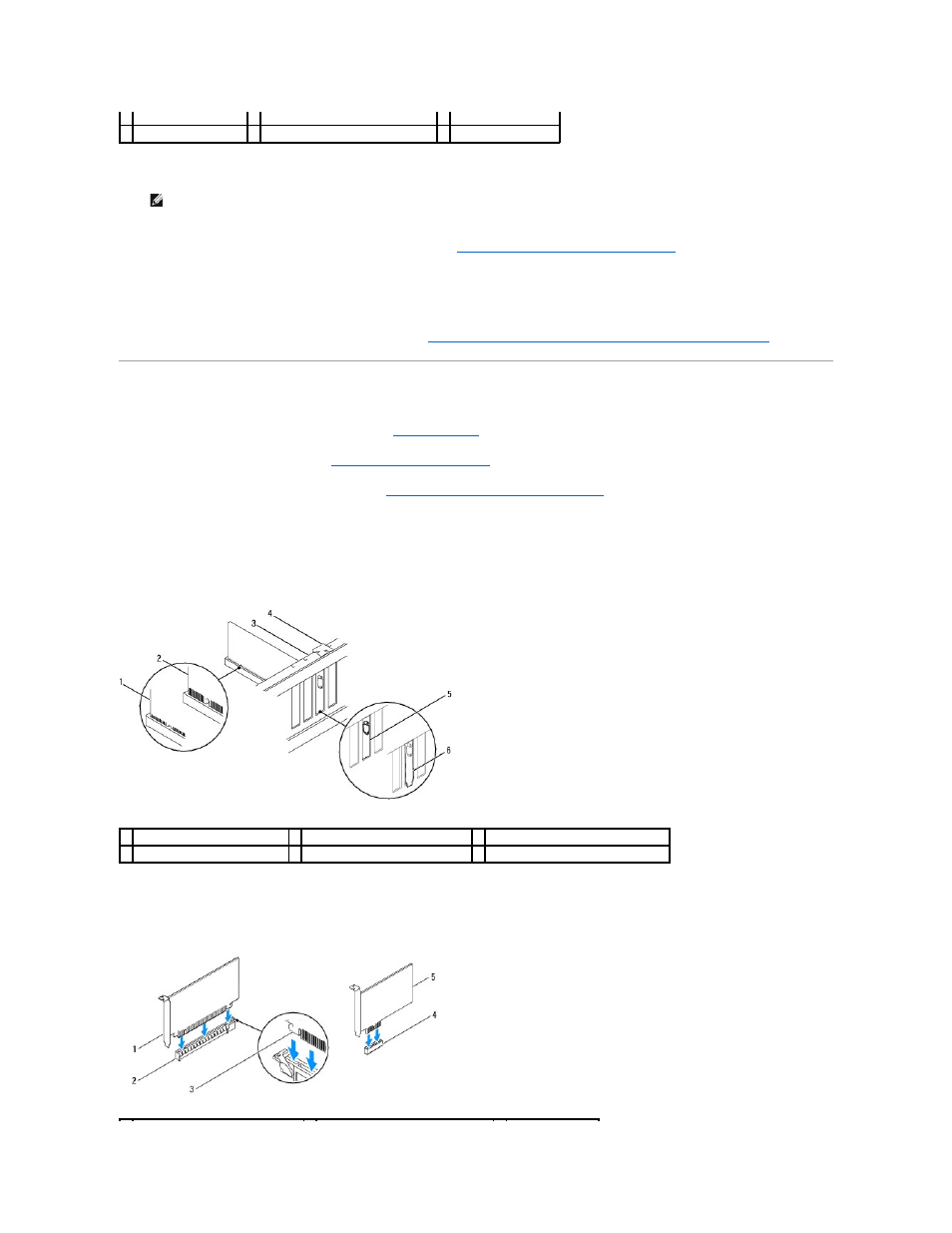

1 Tarjeta PCI Express x16 2 Ranura para tarjetas PCI Express x16 3 Pestaña de fijación
4 Mecanismo de retención 5 Ranura para tarjetas PCI Express x1 6 Tarjeta PCI Express x1
NOTA: para mantener la certificación FCC del equipo, es necesario instalar un cubrerranuras en las aberturas vacías de las ranuras para tarjeta.
Además, los cubrerranuras permiten mantener el equipo limpio de polvo y suciedad.
1 Tarjeta insertada completamente 2 Tarjeta no insertada completamente 3 Barra de alineamiento
4 Guía de alineación 5 Soporte dentro de la ranura 6 Soporte enganchado fuera de la ranura
