Ventiladores
Manual de servicio de Dell™ Inspiron™ 535/537/545/546
Retirada del ensamblaje del disipador de calor y ventilador del procesador
Colocación del ensamblaje del disipador de calor y el ventilador del procesador
Extracción del ventilador del chasis
Colocación del ventilador del chasis
Retirada del ensamblaje del disipador de calor y ventilador del procesador
1. Siga los procedimientos que se indican en el apartado Antes de comenzar .
2. Extraiga la cubierta del equipo (consulte Extracción de la cubierta del equipo ).
3. Desconecte el cable del ensamblaje del disipador de calor y el ventilador del procesador del conector del ventilador del procesador de placa base
(consulte el apartado
Componentes de la placa base ).
4. Separe con cuidado los cables que pasen por el ensamblaje del disipador de calor y el ventilador del procesador.
5. Retire el ensamblaje del disipador de calor y ventilador del procesador
Inspiron™ 535/537/545
a. Afloje los cuatro tornillos cautivos que fijan el ensamblaje del disipador de calor y el ventilador del procesador y levántelo.
ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información
adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en
www.dell.com/regulatory_compliance.
ADVERTENCIA: para protegerse de posibles descargas eléctricas, heridas al mover las aspas del ventilador u otras lesiones inesperadas,
desconecte siempre el equipo de la toma de alimentación eléctrica antes de retirar la cubierta.
ADVERTENCIA: no utilice el equipo si ha retirado alguna cubierta (incluidas las cubiertas del equipo, biseles, soportes de relleno, carátulas del
panel anterior, etc.).
PRECAUCIÓN: el ventilador del procesador y el disipador de calor forman una sola unidad. No intente extraer el ventilador por separado.
PRECAUCIÓN: no toque las aspas del ventilador cuando extraiga el ensamblaje del disipador de calor y el ventilador del procesador. Se podría
dañar el ventilador.
PRECAUCIÓN: A pesar de la protección de plástico, el ensamblaje del ventilador del disipador de calor puede alcanzar una temperatura muy
elevada durante el funcionamiento normal. Antes de tocarlo, deje transcurrir el tiempo suficiente para que se enfríe.

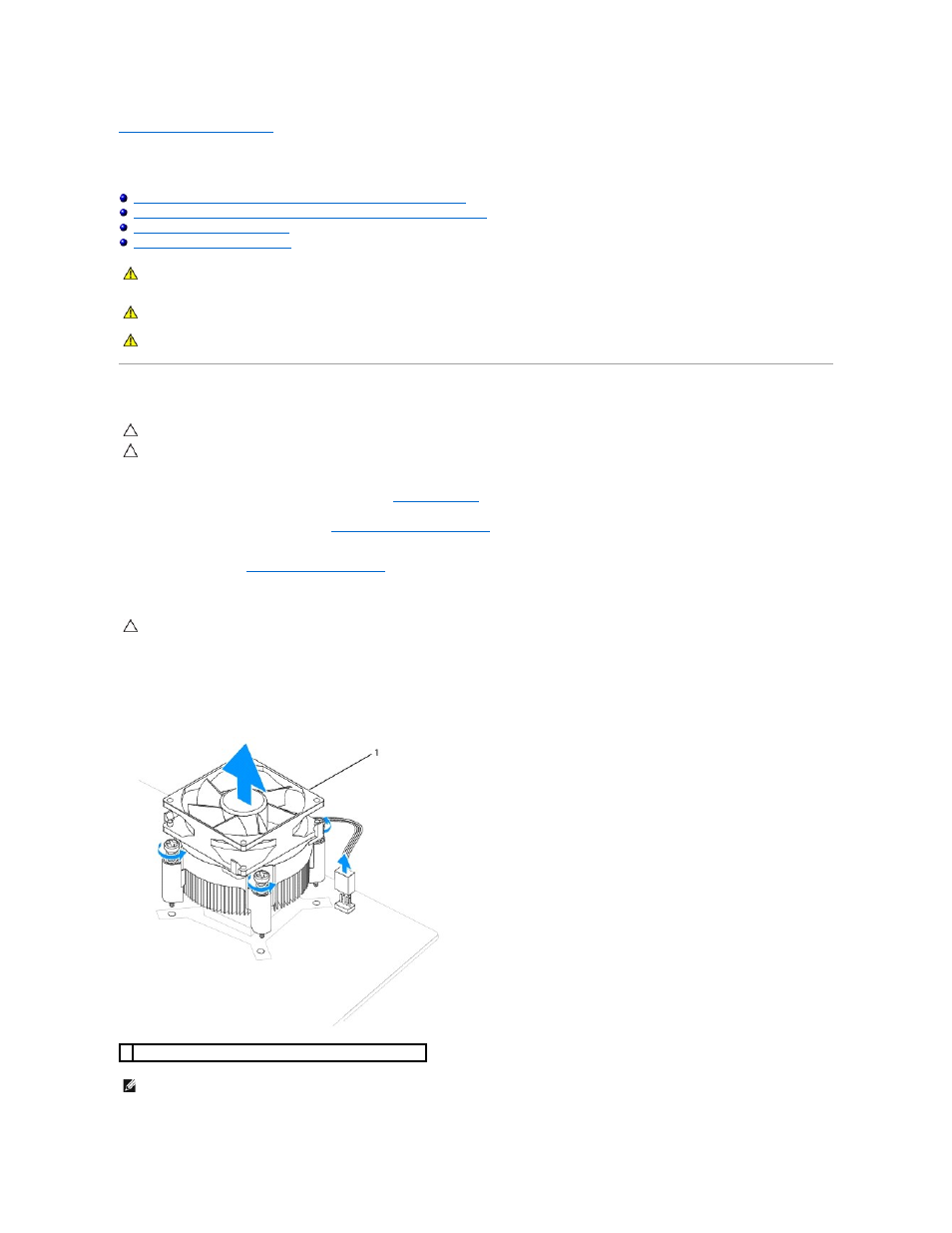

1 Ensamblaje del disipador de calor y el ventilador del procesador
NOTA: Es posible que el ensamblaje del disipador de calor y el ventilador del procesador del equipo no sea exactamente igual al que se muestra en la
ilustración anterior.
