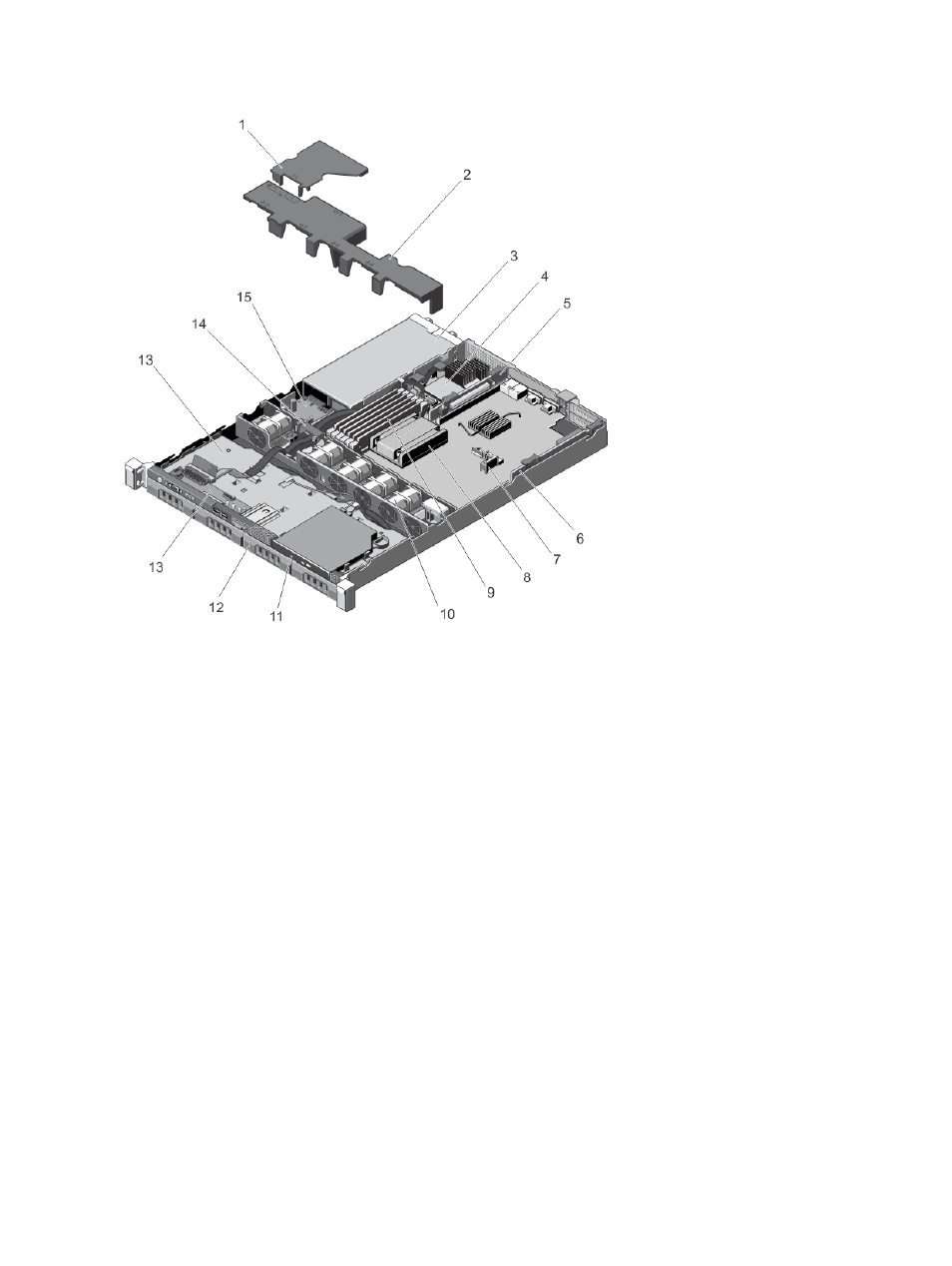

Ilustración 10. Interior del sistema: con suministros de energía redundantes
1. Cubierta de la placa de distribución de alimentación
2. Cubierta de refrigeración
3. Suministros de energía (2)
4. Tarjeta controladora de almacenamiento integrada
5. Tarjeta vertical de expansión 2
6. Tarjeta vertical de expansión 1
7. Portatarjetas de expansión
8. Disipador de calor del procesador
9. DIMM 10. Ventiladores de refrigeración (5)
11. Unidad óptica (opcional)
12. Unidades de disco duro (4)
13. Placa del panel de control
14. Plano posterior de la unidad de disco duro
15. Seguro para la colocación de cables
16. Placa de distribución de alimentación
