ラック取り付けガイド 75
ラック扉の取り外し
ラックキャビネットに付属のマニュアルに記載されている扉の取り外し手順を参照してください。
警告： ラックキャビネットの扉の大きさと重さを考慮して、取り付けおよび取り外しは 1 人では行わ
ないでください。
警告： 取り外した扉は、不意に倒れてけがをしないような場所に保管してください。
ラックへの印付け
2 ラックユニット（2 U）システムでは、ラックに取り付ける各システムの上下に、2 U（88 mm）
の空間を空ける必要があります。
EIA-310
規格を満たすラックキャビネットには、1 ラックユニット（1 U）ごとに 3 つの穴が交互に
並んでいます。穴の中心から中心までの距離は、前面および背面垂直レールの 1 U スペースの一番
上の穴から計測して 15.9 mm、15.9 mm、12.7 mm となっています（ 図 1-2 を参照）。ラックキャ
ビネットの穴には丸型または角型があります。
メモ： 垂直レールには、1 U 間隔の水平の線と数字で印が付いていることがあります。ラックの垂直
レールについている印の番号を控える方法もあるので、ラックに印を付けたりテープを貼る作業は必
須ではありません。

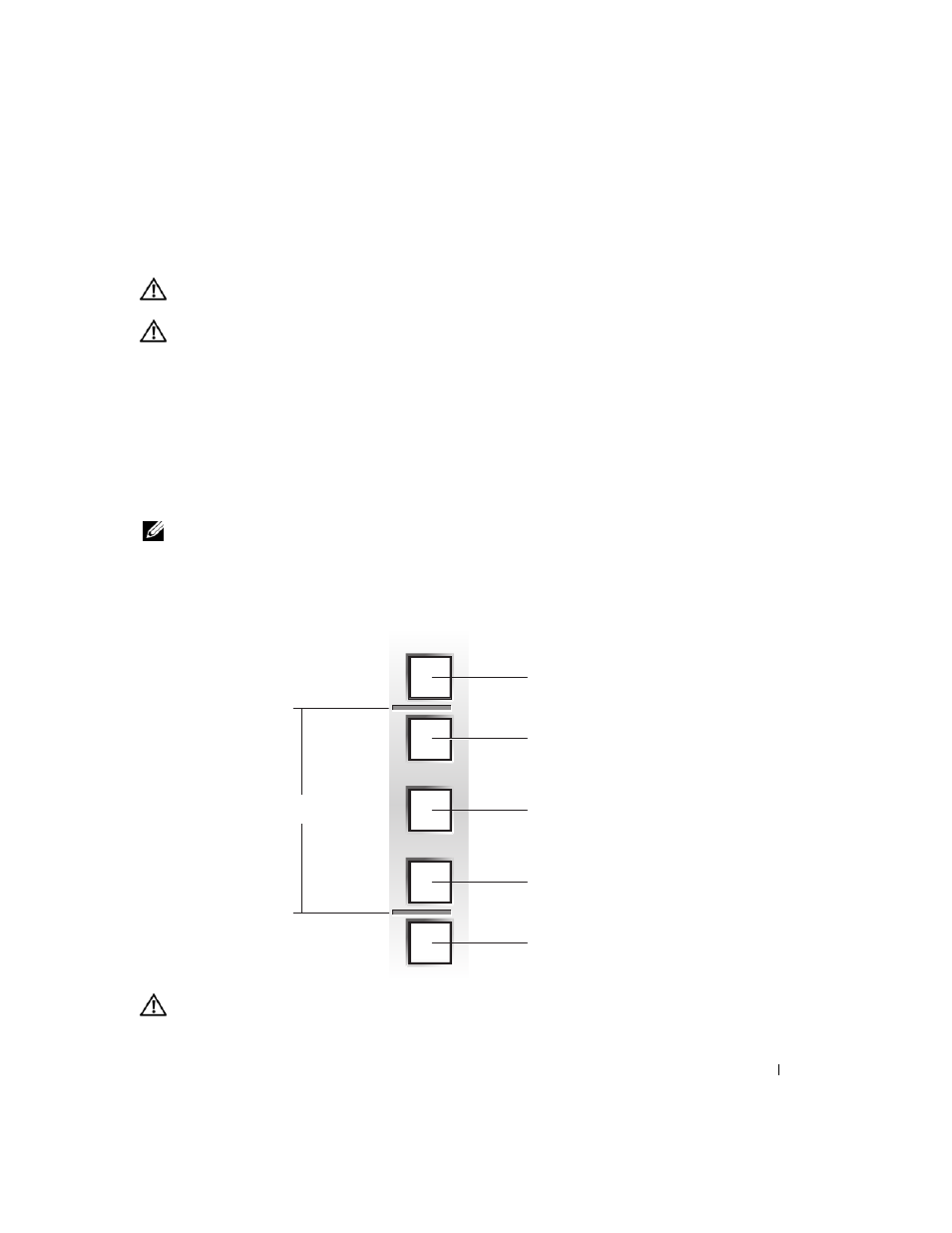

図 1-2 1 ラックユニット（1 U）
警告：
2 台以上のシステムを取り付ける場合は、ラックの使用可能な最下段に 1 台目のシステムを取
り付けられるようにマウントレールをセットしてください。
44 mm（1 U）
12.7 mm
15.9 mm
15.9 mm
12.7 mm
