Dell™ PowerEdge™ C1100—
Mise à jour des informations
Prise en charge de l'interface SAS 6 Gbit/s
Votre système prend en charge la carte du module d'extension SAS 6 Git/s
pour les disques durs de 2,5 pouces et le fond de panier SAS 6 Git/s pour
les disques durs de 3,5 pouces. La technologie SAS 6 Git/s est basée sur
les spécifications SAS–2 et permet d'utiliser des taux de transfert de données
supérieurs (6 Gbit/s contre 3 Gbit/s précédemment).

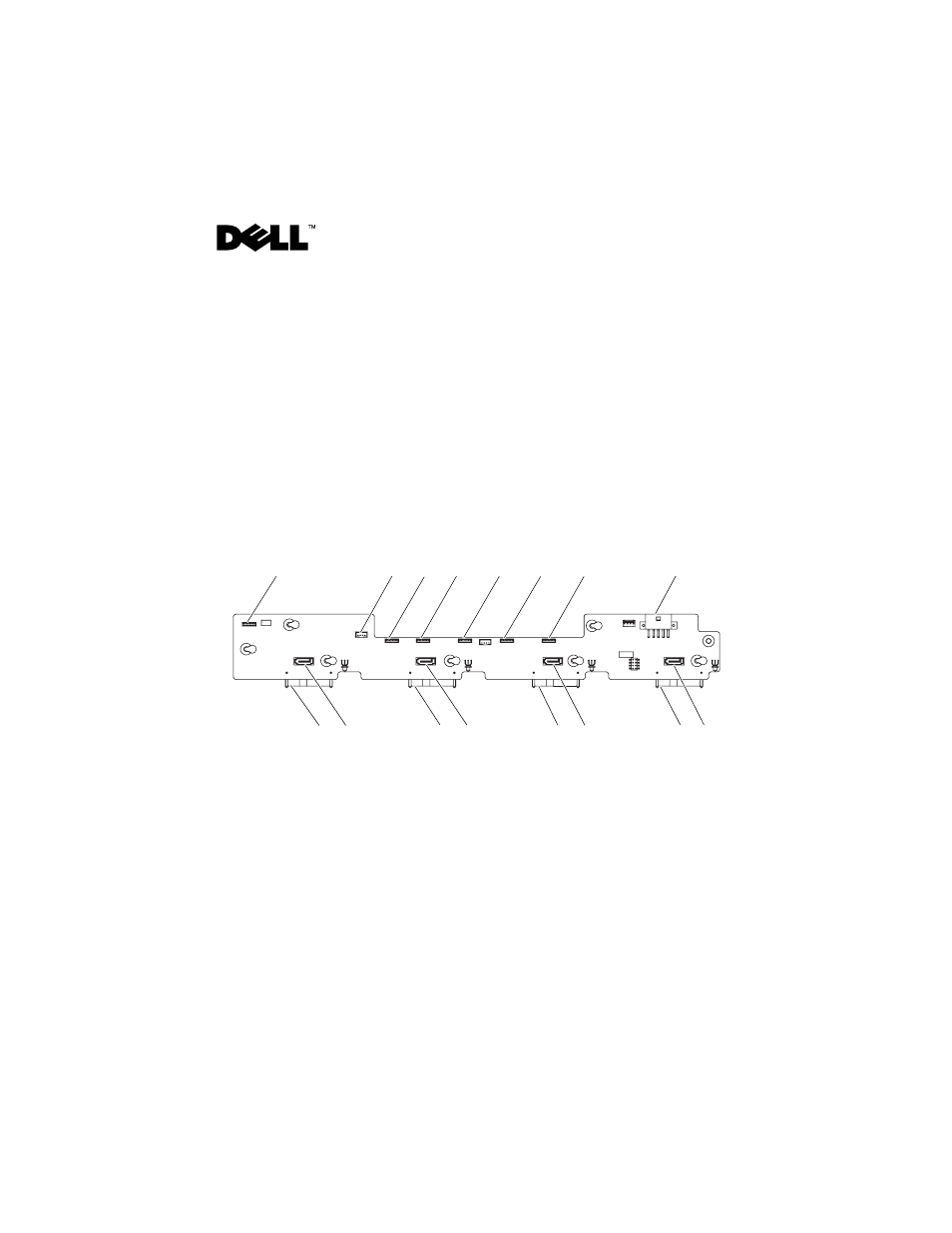

Fond de panier pour systèmes à disques durs de 3,5 pouces
1 Connecteur 6 du ventilateur à 8 broches 2 Câble de signal SGPIO
3 Connecteur 5 du ventilateur à 8 broches 4 Connecteur 4 du ventilateur à 8 broches
5 Connecteur 3 du ventilateur à 8 broches 6 Connecteur 2 du ventilateur à 8 broches
7 Connecteur 1 du ventilateur à 8 broches 8 Connecteur d'alimentation
9 Connecteur SATA 3 10 Connecteur du disque dur 4
11 Connecteur SATA 2 12 Connecteur du disque dur 3
13 Connecteur SATA 1 14 Connecteur du disque dur 2
15 Connecteur SATA 0 16 Connecteur du disque dur 1
16 15 14 13 12 11 10 9
8 1 3 4 5 6 7 2
Février 2010
