Dell™ PowerEdge™ C1100

—

信息更新

支持 6 Gb/s SAS 接口

您的系统支持 6 Gb/s SAS 扩展板（用于 2.5 英寸硬盘驱动器）和 6 Gb/s SAS

背板（用于 3.5 英寸硬盘驱动器）。 6 Gb/s SAS 基于 SAS – 2 规范，数据传

输速率从以前的 3 Gb/s 提升到 6 Gb/s。

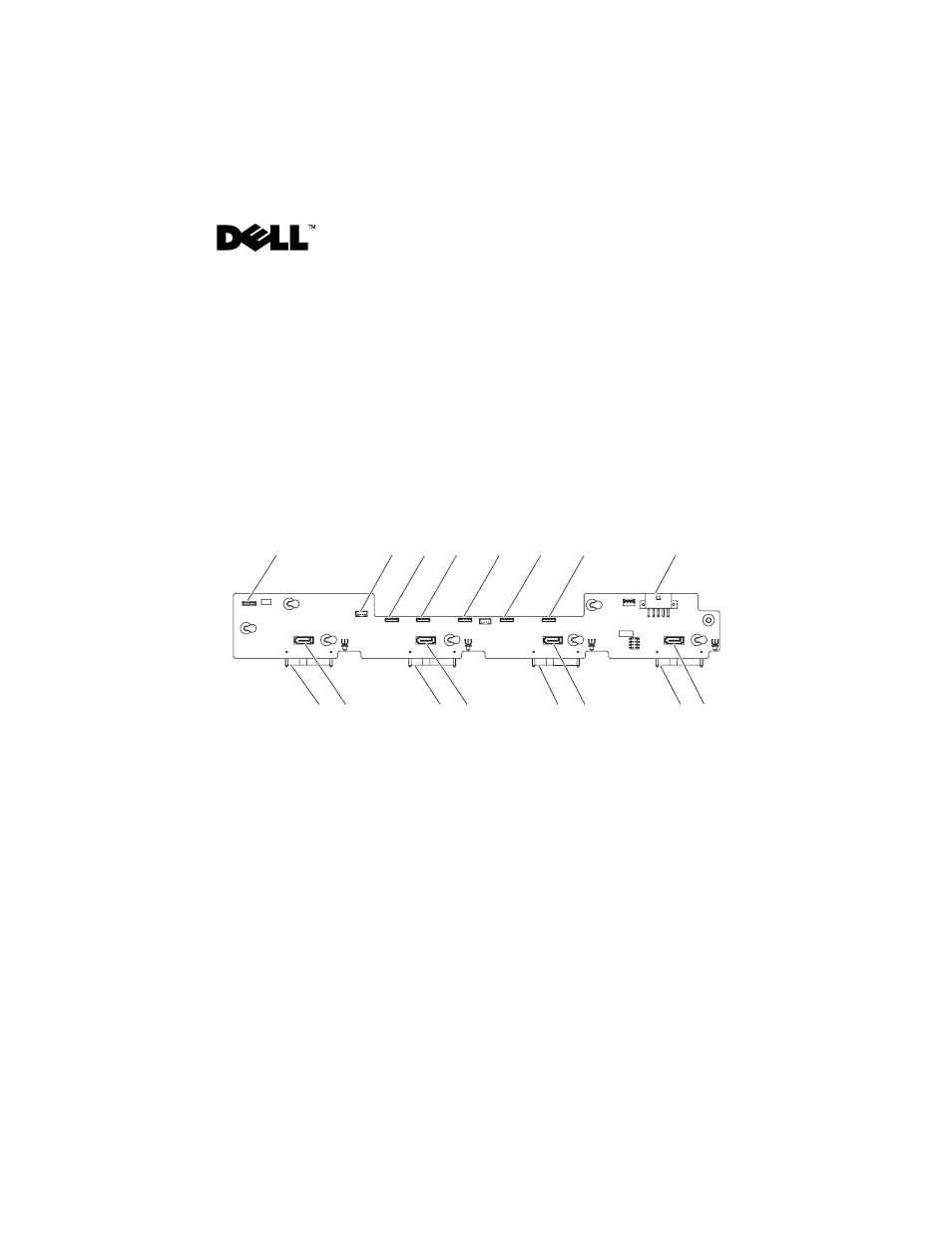

3.5 英寸硬盘驱动器系统背板

1

8 针风扇连接器 6

2

SGPIO 信号电缆

3

8 针风扇连接器 5

4

8 针风扇连接器 4

5

8 针风扇连接器 3

6

8 针风扇连接器 2

7

8 针风扇连接器 1

8

电源连接器

9

SATA 3 连接器

10 硬盘驱动器 4 连接器

11 SATA 2 连接器

12 硬盘驱动器 3 连接器

13 SATA 1 连接器

14 硬盘驱动器 2 连接器

15 SATA 0 连接器

16 硬盘驱动器 1 连接器

16 15

14

13

12 11

10 9

8

1

3

4

5

6

7

2

2010 年 2 月
