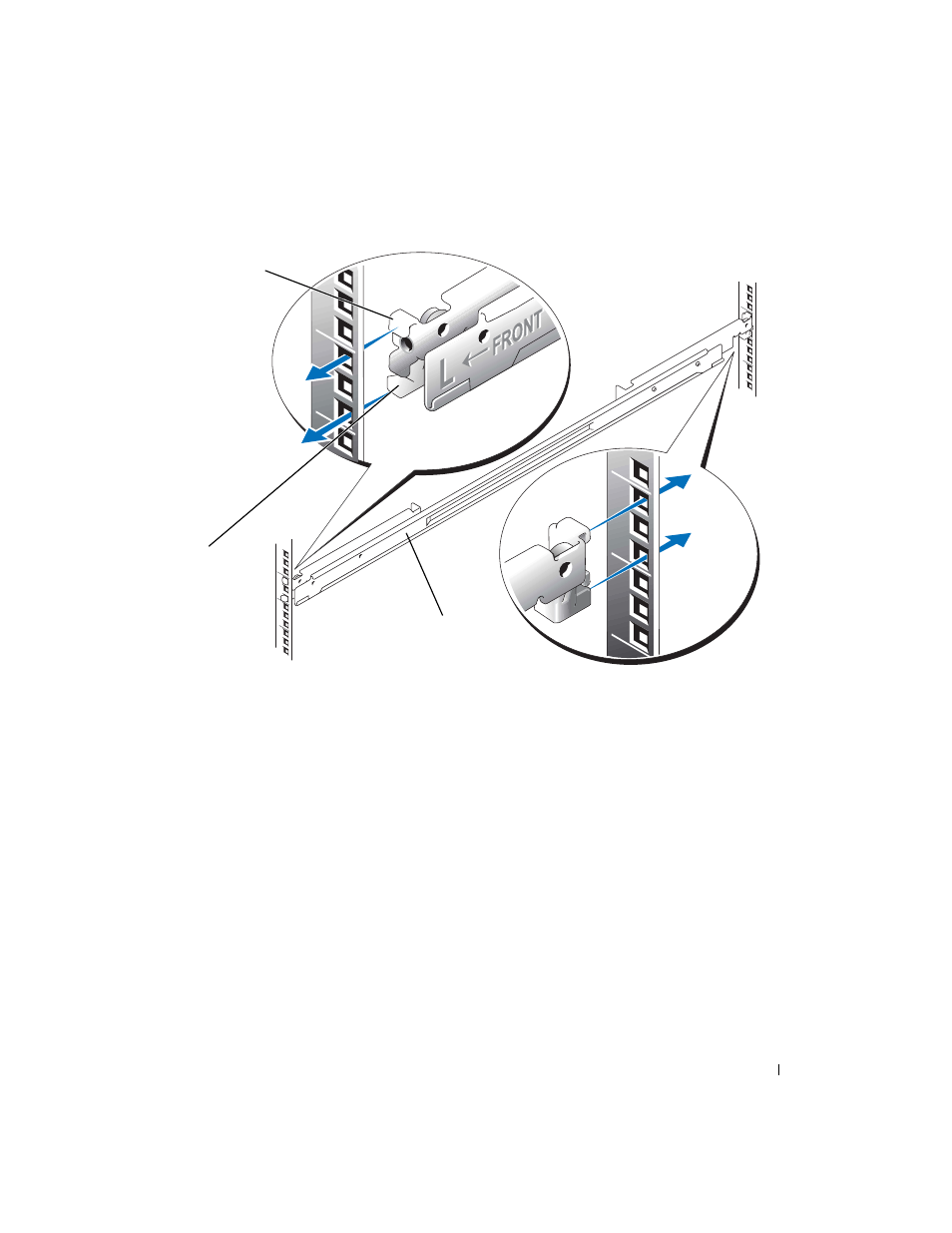

Abbildung 1-5.
Einbau der RapidRails-Montageschienen
Einbau der RapidRails-Montageschienen
1 Setzen Sie eine der VersaRails-Montageschienen so an der Vorderseite des Gestellschranks an,
dass der Montagehalterungsflansch zwischen die Markierungen (oder die nummerierten
Stellen) auf den vertikalen Schienen zu liegen kommt (siehe Abbildung 1-6).
Die drei Löcher an der Vorderseite des Montagehalterungsflansches sollten mit den Löchern
zwischen Ihren Markierungen an der vorderen vertikalen Schiene übereinstimmen.
2 Befestigen Sie die Montageschiene durch je eine 10-32 x 0,5 Zoll Kreuzschlitz-Bundschraube
im oberen und unteren Loch des Montageflanschs an der vorderen vertikalen Schiene.
3 Ziehen Sie den Montagehalterungsflansch auf der Rack-Rückseite nach hinten, bis seine
Montagelöcher mit den rechteckigen Löchern auf der hinteren vertikalen Schiene
übereinstimmen.
4 Befestigen Sie die Montageschiene durch je eine 10-32 x 0,5 Zoll Kreuzschlitz-Bundschraube
im oberen und unteren Loch des Montageflanschs an der hinteren vertikalen Schiene.
5 Wiederholen Sie Schritt 1 bis Schritt 4 für die Montageschiene auf der anderen Seite
des Racks.
6 Achten Sie darauf, dass die Montageschienen auf jeder Rack-Seite jeweils an der gleichen
Stelle an den vertikalen Schienen montiert werden.
Rack-Vorderseite
Montageschienen (2)
Montagehaken (2)
Druckknopf
