Conectores de la placa base

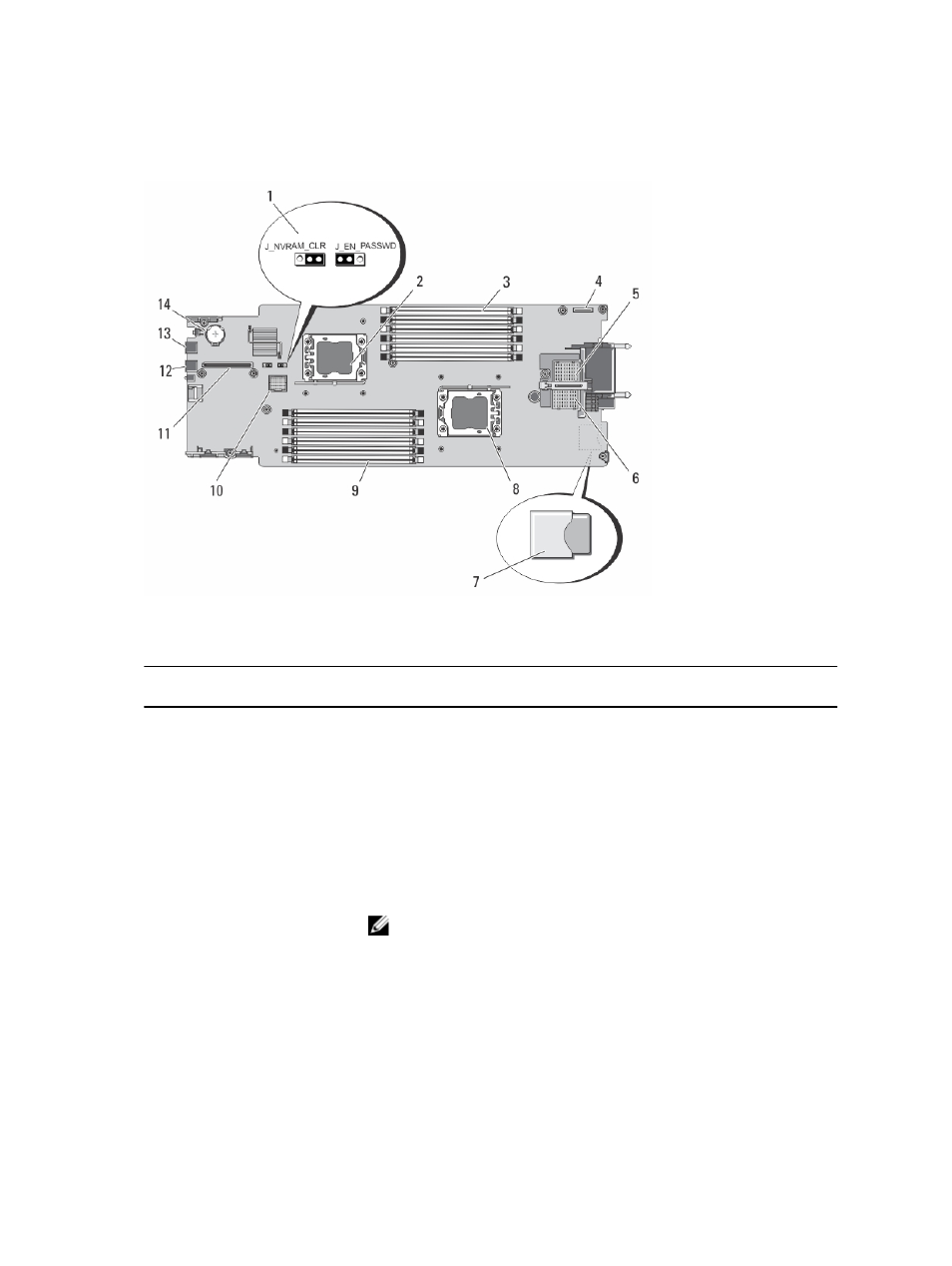

Ilustración 23. Conectores de la placa base
Tabla 4. Conectores de la placa base
Eleme
nto
Conector Descripción
1 PWRD_EN, NVRAM_CLR Puentes de configuración del sistema
2 CPU2 Zócalo del procesador 2
3 A1, A4, A2, A5, A3, A6 Zócalos del módulo de memoria (para el procesador 1)
4 MANAGEMENT RISER Conector de la tarjeta vertical de administración
5 MEZZ1_FAB_C Conector de la tarjeta intermedia PCIe para red Fabric C
6 MEZZ2_FAB_B Conector de la tarjeta intermedia PCIe para red Fabric B
7 - Conector para tarjetas vFlash SD
NOTA: El conector para tarjetas vFlash SD se encuentra debajo de la placa
base.
8 CPU1 Zócalo del procesador 1
9 B1, B4, B2, B5, B3, B6 Zócalos del módulo de memoria (para el procesador 2)
10 HD_BP Conector del plano posterior de la unidad de disco duro
11 STORAGE Conector de la tarjeta controladora de almacenamiento
