136
Guía de instalación del rack
4 Apriete las dos tuercas que ha extraído en el paso 2 para fijar el soporte de montaje ajustable
5 Repita del paso 2 al paso 4 para montar el otro riel de montaje.

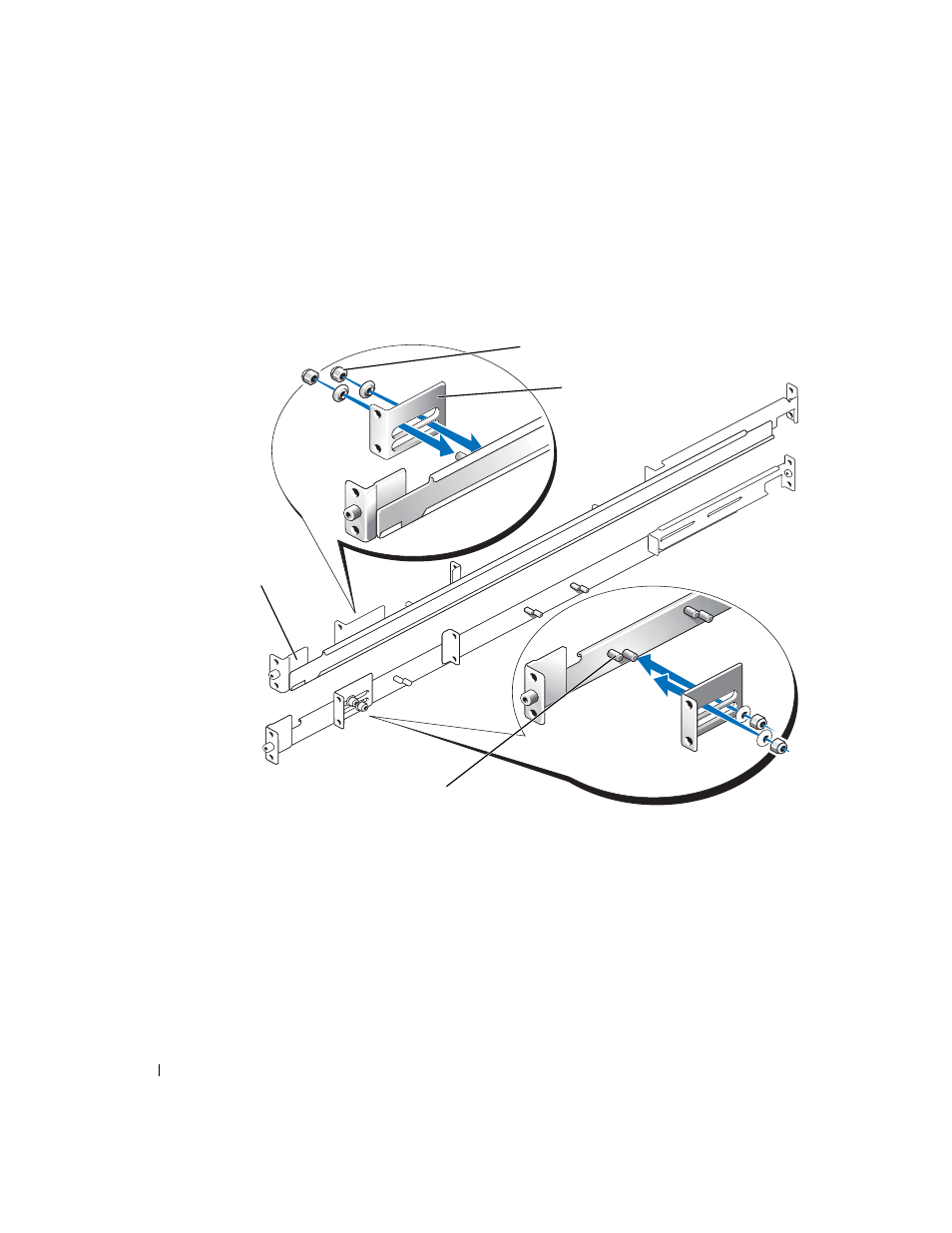

Figura 1-14.
Configuración del soporte de montaje ajustable para el montaje a ras
6 Coloque el riel de montaje izquierdo en la ubicación que ha marcado, coloque firmemente
la superficie de montaje a ras contra la parte frontal del rack de dos postes vertical y fíjela
al riel de dos postes con dos tornillos Phillips de cabeza cónica 12-24 x 0,5 pulgadas
(consulte la figura 1-15).
7 Deslice el soporte de montaje ajustable de modo que quede colocado contra la parte posterior
del rack de dos postes vertical y fíjelo al riel de dos postes mediante dos tornillos Phillips de
cabeza cónica 12-24 x 0,5 pulgadas (consulte la figura 1-15).
8 Repita el paso 6 y el paso 7 para instalar el riel de montaje derecho en el rack.
9 Mediante una llave de tuerca de 3/8 pulgadas, apriete las tuercas de los soportes de montaje
ajustables de los dos rieles de montaje.
Tuercas (2 por soporte)
Superficie de
montaje a ras
Espárragos de montaje a ras de 7,62 cm
Soporte de montaje ajustable
