79 Funcionamiento y Mantenimiento |
Funcionamiento y Mantenimiento
Este capítulo explica:
S
Asignación de patillaje del cable serial
S
Menús detallados de configuración de cable serial
S
Instrucciones de actualización de Firmware
Asignación de patillaje del cable serial

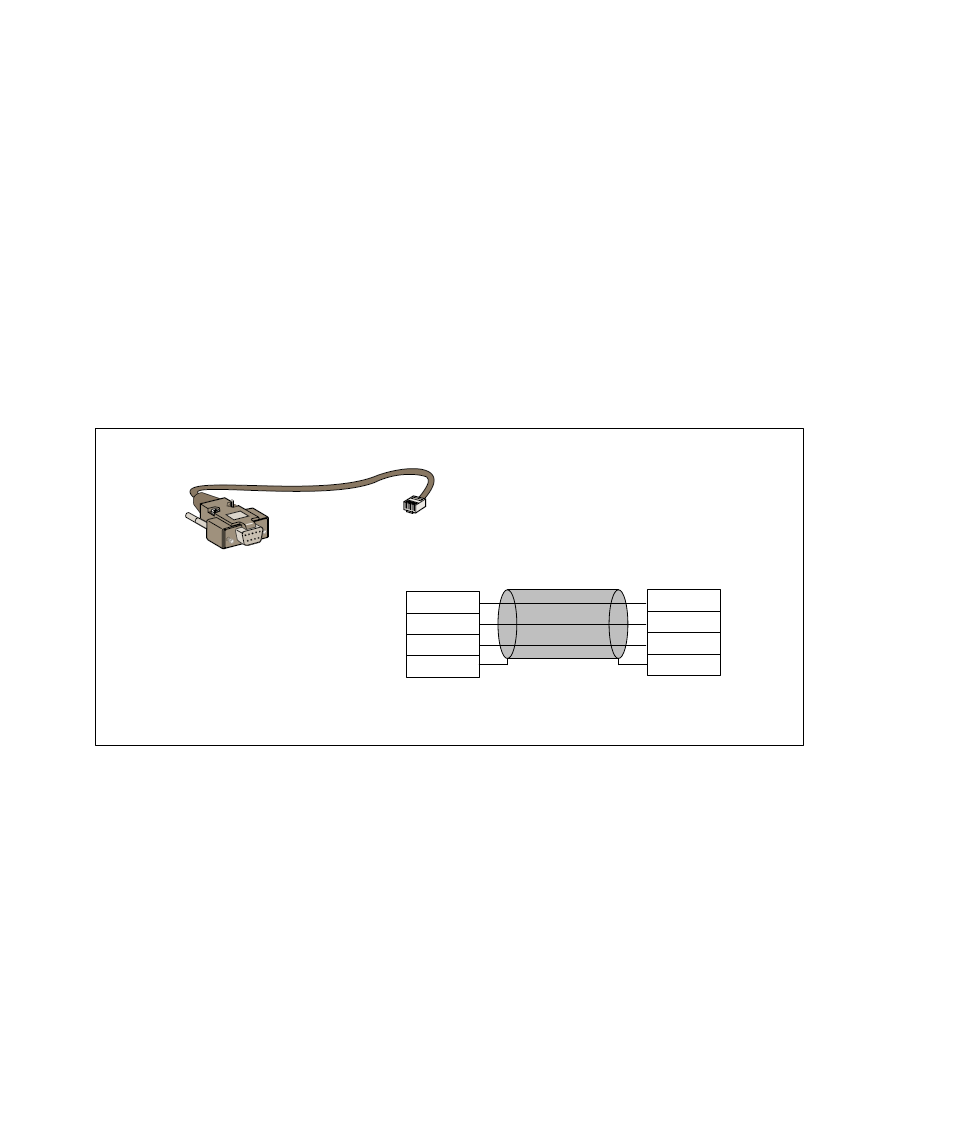

La Figura 37 muestra el cable de comunicación y el patillaje.
Conector
hembra DB-9
Conector
macho RJ-45
Conector
hembra DB-9
Conector
macho
RJ-45
Estruc
tura
2
3
5
Estruc
tura
3
6
4
Cable blindado
Figura 37. Cable de comunicación y Patillaje DB-9/RJ-45
Menús de configuración de cable serial
Use el cable suministrado para conectar la tarjeta al equipo.
1 Conecte la tarjeta a un equipo con un emulador como HyperTerminal. Establezca el vínculo serial
en 9600 baudios, 8 bits, sin paridad, 1 bit de parada y sin control de flujo de datos.
2 Verifique que la SAI esté encendida.
