FRIGIDAIRE FFES3025PW - Manual (Page 17)

17

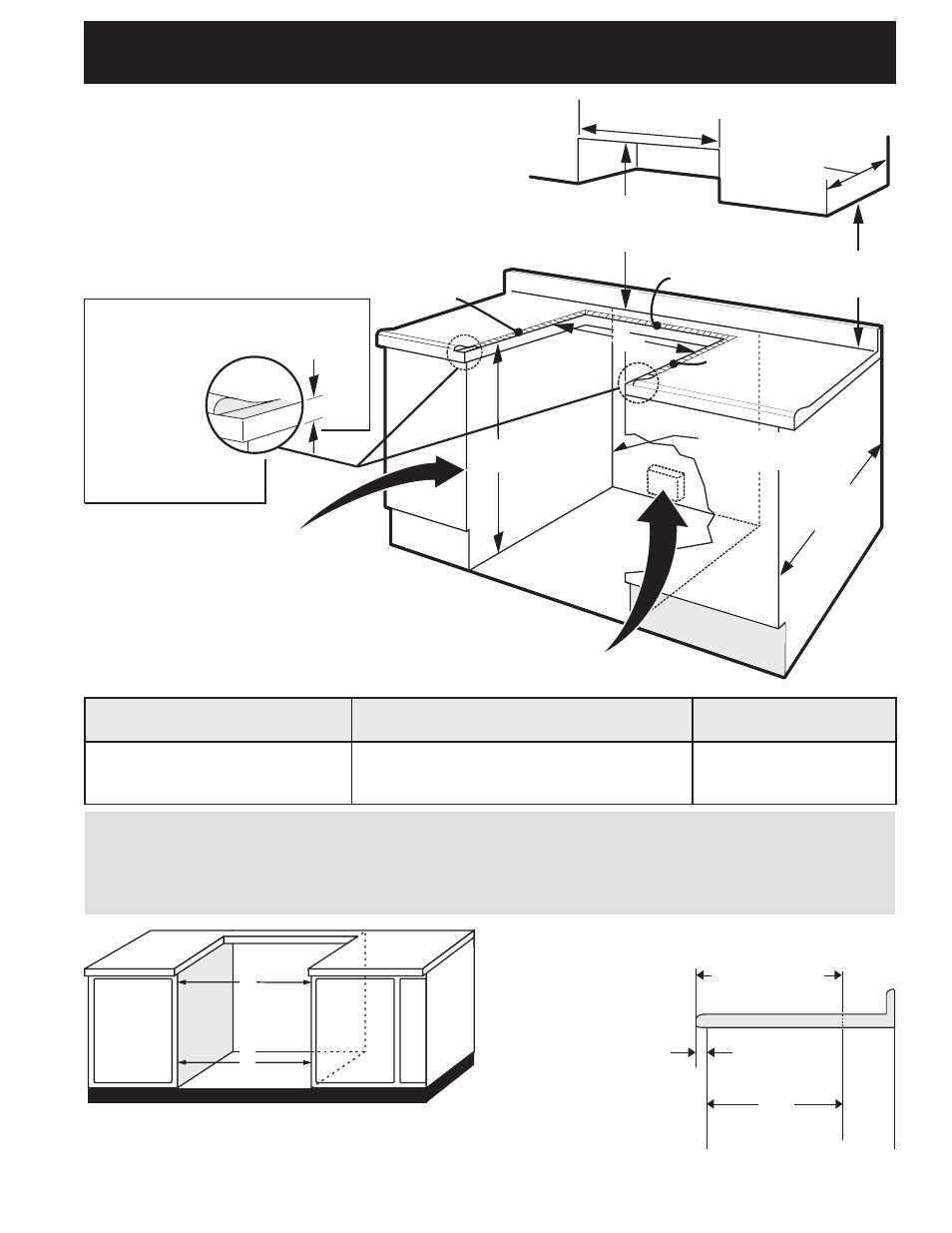

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA
DESLIZABLE DE 30"
E
E
1 1/8"
(2,86 cm)
PARTE
DELANTERA
DEL
ARMARIO
F
Ref.
22 7/8"(58,1 cm) min.
23 1/4"(59,05 cm) max.
(vea Nota 4)
IMPORTANTE: El ancho de la cubierta y el
armario debe de ser igual al ancho del corte.
***IMPORTANTE: Para el corte a lo ancho (dimensión E) de más de 30 1/16" (76,4 cm) para evitar que
se rompa la cubierta, asegúrese que el artefacto esté centrado en la abertura de la mesada mientras
lo presiona. Levante las patas ajustables a una altura mayor a la del mueble (ver página 18), inserte
el electrodoméstico dentro del gabinete y después nivélelo. Asegúrese que le unidad este soportada
por las patas y NO por la cubierta superior sobre la encimera.
Dimensiones de la Gabinete
E. ANCHURA DE RECORTADO
(encima y armario)***
F. PROFUNDIDAD DE RECORTADO
G. ALTURA DEL
MOSTRADOR
30±1/16"
(76,2±0,15 cm)
21 3/4" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. con un protector trasero
35 7/8" (91,1 cm) Min.
36 5/8" (93 cm) Max.
G
E
½”
min.
3/8” min.
½”
min.
Lije la parte
elevada del
borde para
obtener las
31½" (80 cm)
de ancho del
reborde de la
plancha de
cocinar.
La caja de empalmes o el enchufe de conexión con la
tierra debería situarse de 8" a 17" (20,3 - 43,2 cm) del
armario derecho y de 2" a 4" (5,1-10,2 cm) del suelo.
24" Min.
(61 cm) Min.
30" Min.
(76,2 cm) Min.
13"
(33 cm)
Localice las puertas del armario
1" (2,5 cm) mín. del hueco de la
abertura.
Approx. 1 7/8"
(4,8 cm)
18" Min.
(45,7 cm) Min.
30" Min.
(76,2 cm) Min. (Vea
Nota 3, de la pagina 16)
1½" Max.
(3,8 cm Max.)
Estas superficies deben
de ser planas y niveladas
(área rayada).
