32

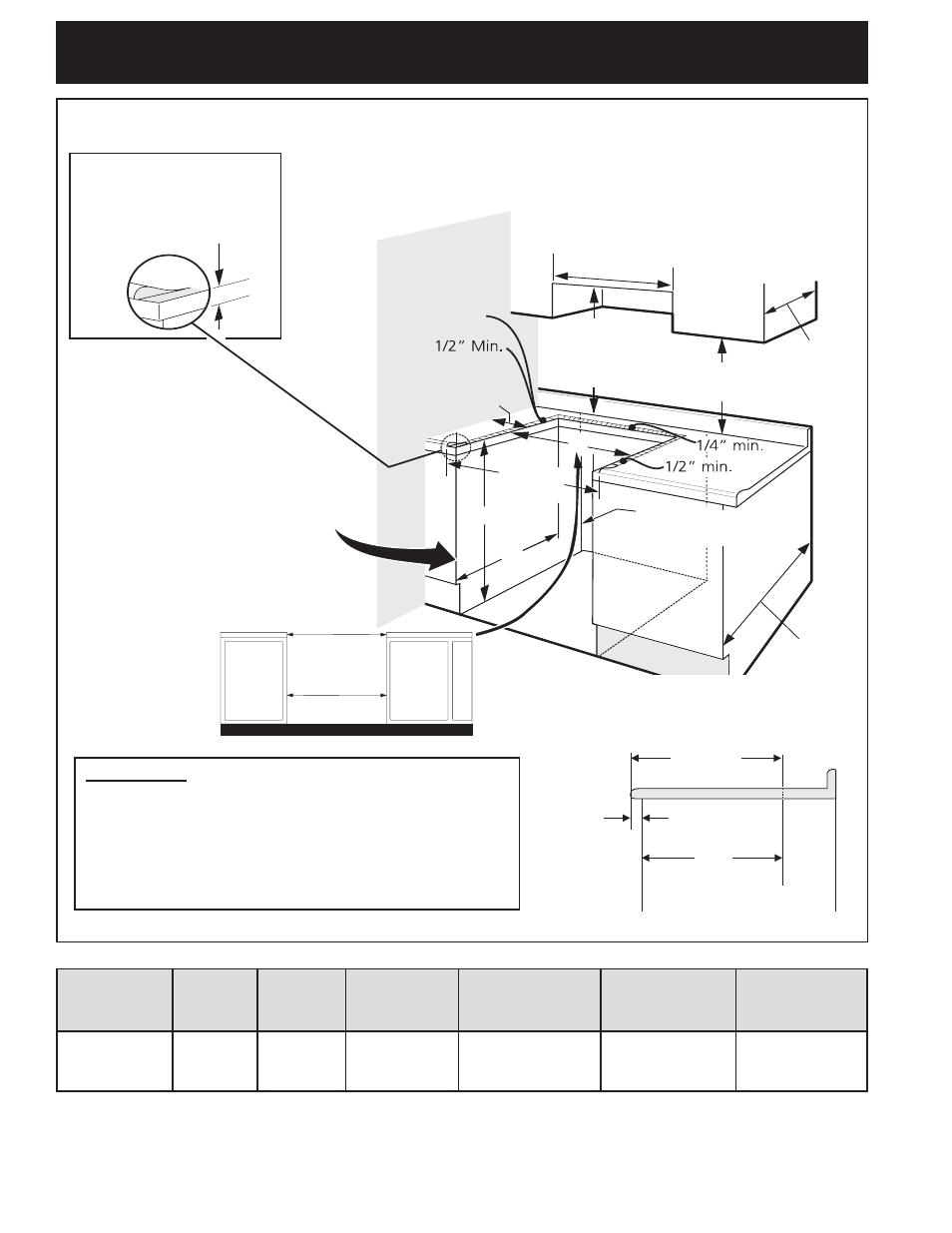

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE ENCASTRABLE DE 30" À GAZ
(Modèles avec brûleurs fermés)
NOTE: Le schéma de câblage de l'appareil est inclus à la fin de ce feuillet.
MUR
5" Min.
(12,7 cm Min.)
des deux côtés
18" Min.
(45,7 cm) Min.
30" Min.
(76,2 cm Min.)
Approx. 1 7/8"
(4,8 cm)
Installez les portes
de l'armoire à au
moins 1" (2,5 cm)
de l'ouverture.
F
G
E
31 1/2"
(80 cm)
Exact
13"
(33 cm)
Arasez le dessus
du comptoir à au
moins 31½" (80
cm) de largeur
pour l'appareil
1 ½" Max.
(3.8 cm Max.)
30" Min.
(76,2 cm Min.)
(voir page 31,
note 3)
24" Min.
(61 cm Min.)
Ces surfaces doivent
être planes et à niveau
(région hachurée).
A. HAUTEUR B.
LARGEUR
C. LARGEUR
DE LA
TABLE DE
CUISSON
D.
PROFONDEUR
À L'AVANT DE LA
CUISINIÈRE
E. LARGEUR DE
DÉCOUPAGE*
(Comptoir & armoire)*
F. PROFONDEUR
DE DÉCOUPAGE
G. HAUTEUR DU
DESSUS
DE COMPTOIR
35 7/8" (91,1 cm) -
36 5/8" (93 cm)
30" (76,2 cm) 31 1/2"
(80 cm)
28 5/16" (71,9 cm) 30±1/16" (76,2±0,15 cm) 21 3/4" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. avec
dosseret
36 5/8" (93 cm) Max.
35 7/8" (91,1 cm) Min.
IMPORTANT:
La largeur de
l'armoire et celle
du comptoir
doivent
correspondre
à la largeur de
découpage E.
E
E
Dimensions de l'armoire
1 1/8"
(2.86 cm)
DEVANT
DU
CABINET
F
Ref.
22 7/8" (58,1 cm) min.
23 1/4" (59,05 cm) max.
(voir page 31,
note 4)
*IMPORTANT: Pour une largeur de découpage (dimension
E) plus grande que 30 1/16" (76,4 cm) et pour éviter un bris
de vitre, au moment d'insérer l'appareil dans le comptoir
assurez-vous qu'il est bien centré dans l'ouverture. Levez les
pattes de nivellement au maximum, insérez l'appareil dans le
comptoir et ensuite nivelez-le. Assurez‑vous que l'appareil
est bien supporté par les pattes de nivellement et non
par la surface vitrifiée.
