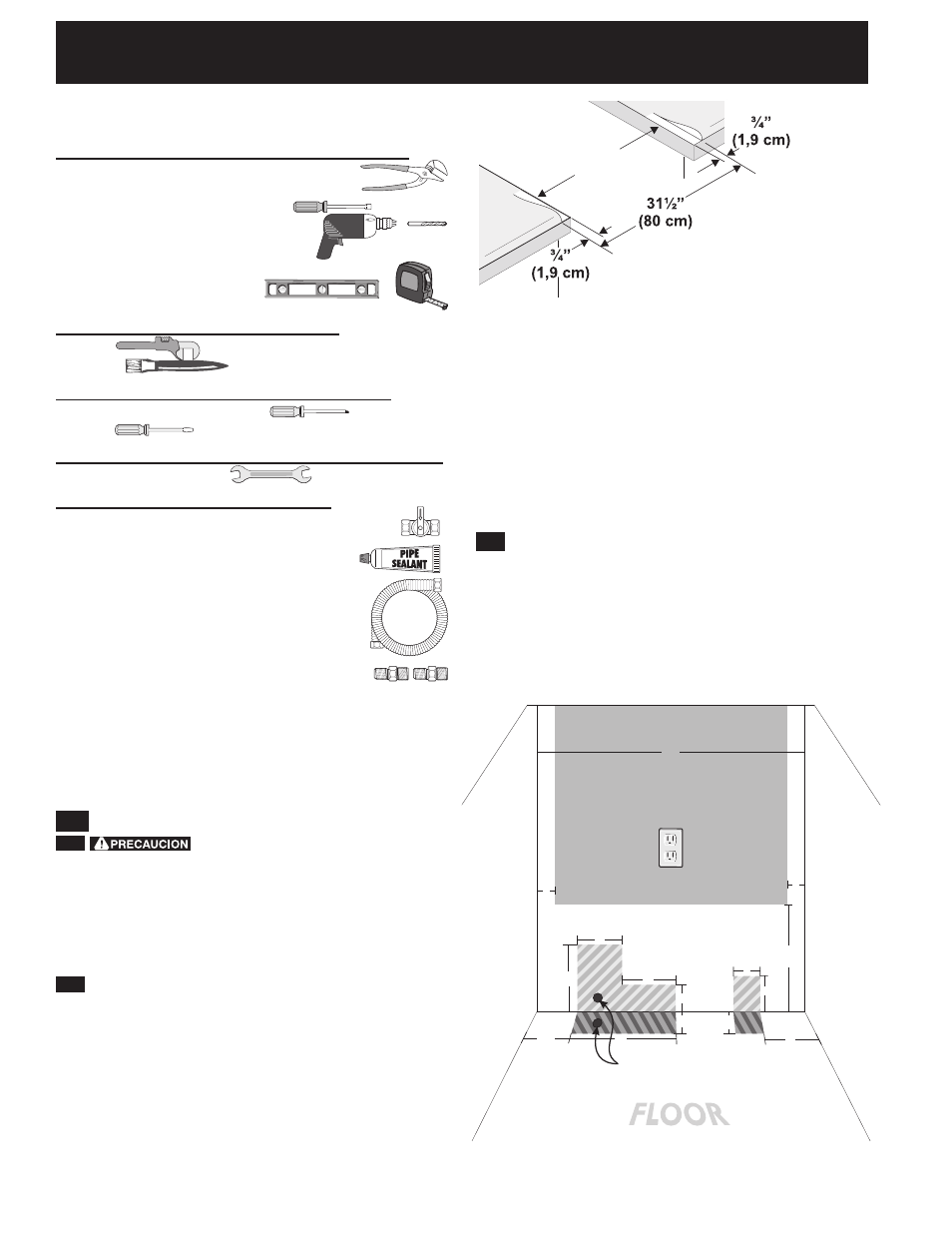

INSTRUCCIONES DE INSTALACIÓN DE COCINAS DE GAS DE 30"
(Modelos con quemadores sellados)
Antes de comenzar
Herramientas que va a necesitar
Para patas de nivelación y montura anti-vuelco:
● Llave ajustable o alicates
● Llave para apretar tuercas de 5/16" o un
destornillador de cabeza plana
● Taladro eléctrico y una broca de
1/8" (broca de taladro de hormigón
de 5/32" si se instala sobre
hormigón)
● Nivel & Cinta de medición
Para la conexión al suministro de gas:
● Pinza
● Brocha
Para el ajuste de la llama de los quemadores:
● Destornilladores de estrella
y de cabeza
plana
Para la conversión a gas (PL/Propano o gas natural):
● Llave de boca de 1/2"
Material adicional que va a necesitar:
● Válvula de desconexión de la línea de gas
● Sellador para uniones de tuberías que
resista la acción del gas propano/PL
● Un conducto de metal flexible (½" NPT x
¾" o de ½" de D.I.) con diseño certificado
por CSA International. Ya que las
tuberías rígidas restringen el movimiento
de la cocina, se recomienda el uso de
tuberías flexibles nuevas (de entre 1,20
a 1,50 mts) durante la instalación y cada
1.
Construcción del armario
1.1
Para eliminar el riesgo de
quemaduras o de fuego tratando de alcanzar algo
por encima de las zonas calientes, evite de colocar
artículos sobre la cocina. Si cree necesitar este
espacio, el riesgo puede disminuir si instala un
sombrerete que proteja horizontalmente un mínimo de
5" (12,7cm) sobre la base del armario.
1.2
Preparación del mostrador (Figura 1)
• Las extremidades de la cocina sobrepasan el borde de
su mostrador.
• Si tiene un mostrador con las extremidades
cuadradas (planas), no se necesita ninguna
preparación del mostrador.
• El reborde de frente de mostradores moldeados
deben tener bordes moldeados a 3/4" (1,9 cm) a partir
de cada extremidad de la apertura (Figura 1).
Figura 1
Mostrador moldeado o
enazulejo recortado 3/4"
(1,9 cm) hacia atrás en las
esquinas de frente de la
abertura del mostrador
.
Anchura
de hueco
mín.
5
3
4
5
4.5
11
3
6
7½
2½
W
ALL
W
ALL
2½
2
2
30
(76.2)
(5.1)
(5.1)
12
(30.5)
1.3
Preparación del suministro de gas y
eléctrico
• Las áreas rayadas son las ubicaciones en donde la
linea de gas puede entrar el armario (Fig 2).
• La posición recomendada para la entrada de la linea
de gas esta localizada a 7" (17,8 cm) de la pared
izquierda y a 2" (5,1 cm) del piso (Fig 2).
• El área sombreada es la localización en donde la
toma eléctrica puede encontrarse (Fig 2).
Posición
recomendada
Nota: Todas las dimensiones son en pulgadas
(centímetros).
Figura 2
• Los mostradores enazulejos deberán necesitar un
recorte de 3/4" (1,9 cm) a partir de cada extremidad
y/o un borde redondeado aplanado (Figura 1).
• Si el ancho de la abertura del mostrador es
más grande que 30 1/16" (76,4 cm), ajuste a las
dimensiones como para el 3/4" (1,9).
• El mostrador deber ser nivelado. Coloque un
nivelador sobre el mostrador, primero de lado a lado
y luego del frente hacia atrás. Si el mostrador no está
nivelado, la cocina no estará nivelada. El horno debe
ser nivelado para tener resultados satisfactorios al
hornear. Las extremidades de la plancha de la cocinar
sobrepasan los bordes de la abertura del mostrador.
vez que se vaya
a instalar de nuevo o se cambie de
lugar posteriormente.
● Utilice siempre los dos (2) adaptadores de campana
(½" NPT x ¾" o de ½" D.I.) que se suministran con el
conducto flexible nuevo para la conexión de la cocina.
