23
INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE
(Combiné à une table de cuisson électrique ou à gaz (en option))

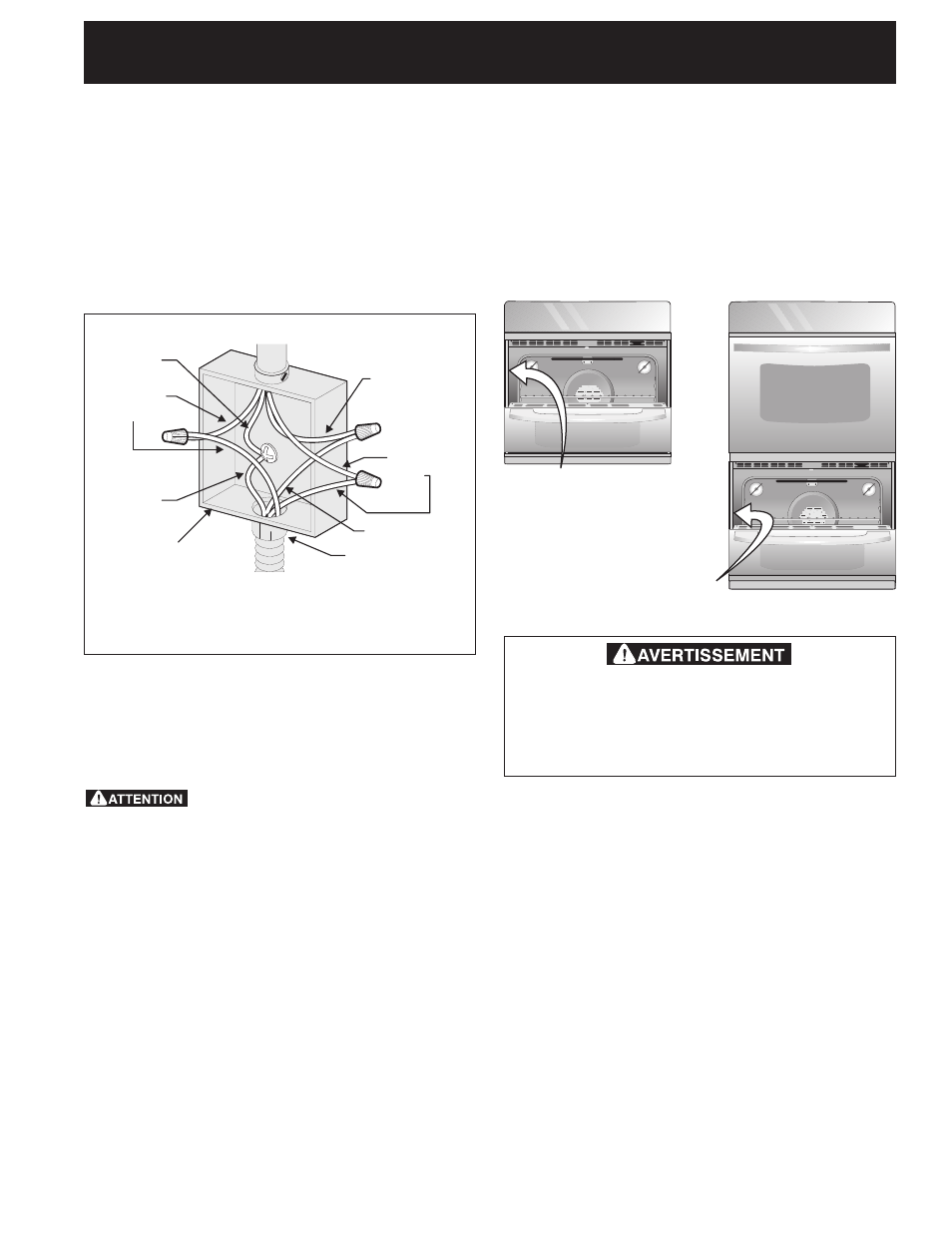

Figure 4 - BOÎTE DE JONCTION À 4 FILS
MISE À LA TERRE
Câble d'alimentation
Fil blanc
Boîte de
jonction
Câble de l'appareil
Fil dénudé
ou vert
Fil dénudé
Fil blanc
Fils
noirs
Fils
rouges
Connecteur
homologué- U.L.
(ou ACNOR)
Si l’appareil est utilisé dans une maison mobile, un
nouveau branchement (1996 NEC), un véhicule
récréatif ou si les codes locaux N'AUTORISENT PAS la
connexion du conducteur de mise à la terre du châssis
au neutre (voir le figure 4):
1.
Coupez l’alimentation à la boîte de jonction.
2. Séparez le fil blanc du fil dénudé en cuivre de mise à la
terre du câble d’alimentation de l’appareil.
3. Dans la boîte de jonction:
Raccordez les fils de l'appareil à ceux du circuit
électrique tel que montré à la figure 4.
NE connectez pas le fil de mise à la terre à un tuyau
d’alimentation de gaz. Ne branchez pas l’appareil au
circuit électrique avant qu’il soit mis à la terre
correctement, en permanence. Branchez le conducteur
de mise à la terre avant de mettre l’appareil sous
tension (Figure 3).
Si la connexion a été faite en utilisant
un système électrique à 4 fils, le châssis de l'appareil
NE DOIT PAS être branché au fil neutre du câble à 4
fils.
ÉLECTRICIEN: Le câble gainé fourni avec cet appareil est
homologué par UL pour connexion à des circuits
résidentiels de fils de calibre supérieur. La capacité
thermique de l'isolant des câbles excède considérablement
celle des circuits résidentiels. La transmission du courant
électrique maximum permise des fils du câble est fonction
de la capacité thermique de la gaine plutôt que du
calibre du fil.
Risque de lourde charge
• Soyez 2 personnes ou plus pour installer ou
déplacer l'appareil.
• Des blessures ou des dommages à l'appareil
peuvent survenir si vous ne suivez pas cette
instruction.
Emplacement des numéros de modèle et de
série
La plaque signalétique est située sur le côté intérieur de
la moulure latérale.
Pour toute commande de pièces ou demande de
renseignement au sujet de votre appareil, assurez-vous
d'inclure les numéros de modèle et de série, ainsi que le
numéro ou lettre de lot de la plaque signalétique de
votre four.
Emplacement de la
plaque signalétique des
fours encastrés simples
Emplacement de la
plaque signalétique des
fours encastrés doubles
