14
INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELECTRICO DE PARED
(Combinado con una cocina electrica o de gas facultativa)
Si el horno se usa en una instalación de circuito de
ramal nuevo (1996 NEC), en una casa rodante, en un
vehículo para recreación o si los códigos locales NO
permiten la conexión a tierra a través del cable
neutral (blanco) (ver figura 4):
1. Desconecte el suministro eléctrico
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodoméstico.
3. En el interruptor automático, caja de fusibles o caja de
juntas: conectar el aparato y los cables residenciales
como se muestra en la figura 4.
Peligro de Peso Pesado
• Use 2 personas o más para mover e instalar el horno
de pared.
• Si no cumple con esta instrucción, puede resultar
en lesiones pesonales o daños al horno de pared

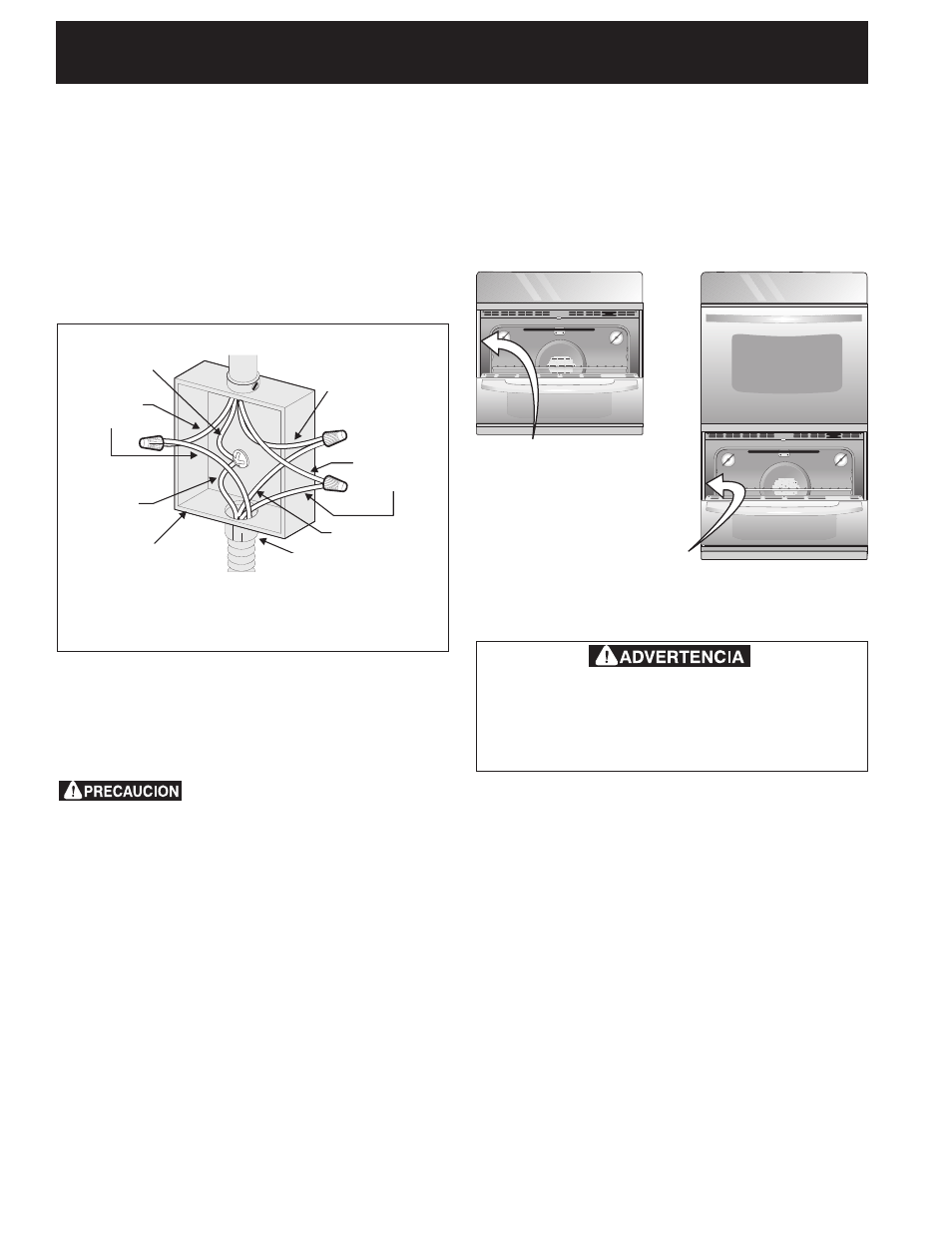

Figura 4- CAJA DE EMPALMES
DE 4 ALAMBRES PUESTA A TIERRA
Alambre
desnudo
Cable desde el suministro de energía
Alambre
verde o
desnudo
Cable de la estufa
Caja de
empalmes
Conductor de unión
listado-UL (o CSA)
Alambre blanco
Alambre
rojos
Alambre blanco
Alambre
negros
NO conecte el alambre puesto a tierra a una tubería de
suministro de gas. NO conecte el suministro de energía
eléctrica hasta que el electrodomestico haya sido
permanentemente puesto a tierra. Conecte el alambre de
puesto a tierra antes de enchufar por primera vez el
electrodomestico.
Si está conectado a un sistema
eléctrico de 4 alambres, el armazón del
electrodoméstico NO TIENE QUE estar conectado al
alambre neutro del sistema eléctrico de 4 alambres.
NOTA AL ELECTRICISTA: Los conductores de cable
blindados provistos con este artefacto son aprobados por
UL para la conexión al alambrado de casa de un calibre
mayor. El aislamiento de los conductores está calificado
para temperaturas más altas que las del alambrado de
la casa. La capacidad de corriente del conductor está
gobernada por la calificación de la temperatura del
aislamiento alrededor del alambre en vez de solamente
el calibre del alambre.
Ubicación del número de modelo y de serie
La placa con el número de serie está ubicada en la
guarnición interior lateral del horno y se puede ver cuando
se abre la puerta.
Cuando haga pedidos de repuestos o solicite información
con respecto a su horno, esté siempre seguro de incluir
el número de modelo y de serie y el número o letra del
lote de la placa de serie de su horno.
Modelos con un solo horno-
la placa de serie está
ubicada aquí.
Modelos con un horno
doble- la placa de serie está
ubicada aquí.
