Montageposition auf gerader Fläche
festlegen und Befestigungspunkte
anzeichnen.
Mit 3 mm vorbohren und 11 mm
aufbohren. Gebohrte Metallteile
mit Rostschutz versiegeln.
Halterung vormontieren.
Gehäuse öffnen und Glühlampe
einsetzen.
Benötigtes Werkzeug: • Zollstock
• Kombizange
• Zange für Quetschverbinder
(wenn zur Hand)
• Maul- oder Ringschlüssel
SW 17
• Bohrmaschine mit Bohrer
Ø 3, 5, 6, 11, 12 mm
• Innensechskantschlüssel 3 mm,
6 mm
Seite 3: Montage
Glühlampe nicht mit bloßen Fingern
anfassen! Papiertaschentuch oder
ähnliches verwenden.
Gehäuse zusammensetzen.
Halterung und Gehäuse zusammen-
schrauben und Kabel sauber
verlegen.
Scheinwerfer ans Fahrzeug
schrauben (falls erforderlich mit
Zweipunkthalter).
Scheinwerfer ausrichten und alle
Schrauben festziehen.

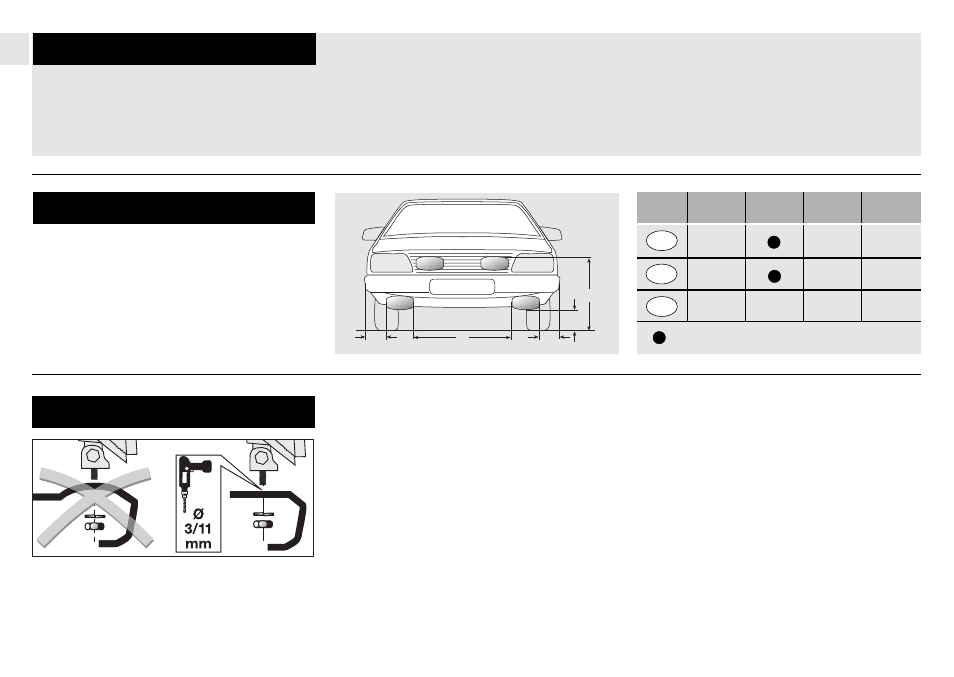

Anbaumaße:
Montage hängend oder stehend,
oberhalb oder unterhalb der Stoß-
stange möglich. Scheinwerfer dürfen
nicht vibrieren, über die Motorhaube
ragen und müssen symmetrisch
angebracht sein.
= Nicht höher als Abblendlicht montieren
A
CH
D
250
mm
1200
mm
400
mm
400
mm
600
mm
A
min.
B
min.
C
min.
D
min.
D C C
A
B
