Non toccare la lampada con le dita
nude! Utilizzare un fazzoletto di carta
o qualcosa di simile.
Assiemare la carcassa. Avvitare
insieme supporto e carcassa e
posare i cavi con cura.
Fissare i proiettori al veicolo
(se necessario con un supporto
a due punti).
Allineare i proiettori e fissare
saldamente tutte le viti.
Attrezzi necessari: • Metro pieghevole
• Pinza multiuso
• Pinza per capicorda a pressione
(facoltativa)
• Chiave fissa o chiave ad anello SW 17
• Trapano con punte Ø 3, 5, 6, 11
e 12 mm
• Chiavi esagonali 3 e 6 mm

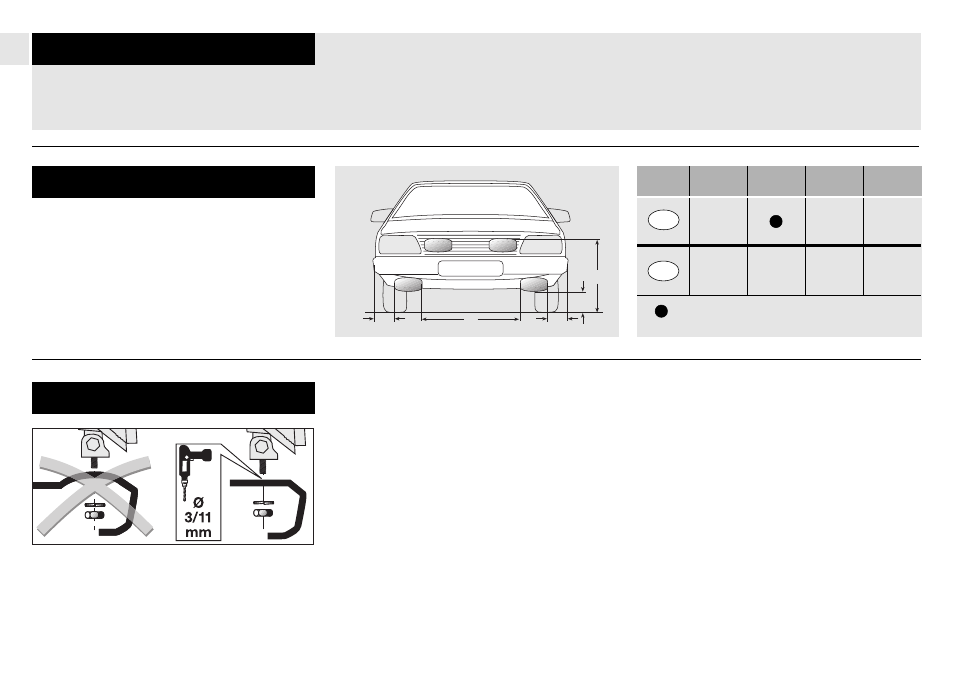

Pag. 3: Montaggio
Definire la posizione di montaggio
su una superficie retta e
contrassegnare i punti di fissaggio.
Sgrossare con una punta da 3 mm
e rifinire con una punta da 11 mm.
Applicare della protezione
antiruggine sui fori praticati.
Montare il supporto.
Aprire la carcassa e inserire la
lampada.
Istruzioni di montaggio:
Montaggio ritto o appeso, sotto o
sopra il paraurti. Accertarsi che i
proiettori non vibrino, che non
sporgano dal paraurti e che siano
montati simmetricamente.
= montare ad un’ altezza che non superi
la luce anabbagliante
CH
I
250
mm 1200
mm
400
mm
A
min.
B
min.
C
min.
D
min.
250
mm 400
mm 600
mm
D C C
A
B
