Hella Jumbo 320 FF Halogen Fog - Manual (Page 21)

21
Vielä eräs tärkeä huomautus:
Pidä lasit puhtaina. Lika vähentää
valotehoa jopa 80%. Puhtailla
valonheittimillä näet ja näyt
paremmin liikenteessä.
1. H7
2. Kytkin
3. Johtosarja releine en
4. Rele
5. Tukitanko 2-pistekiinnitykseen
6. Suojus
Sivu 5: Lisätarvikkeet
(eivät kuulu toimitukseen)

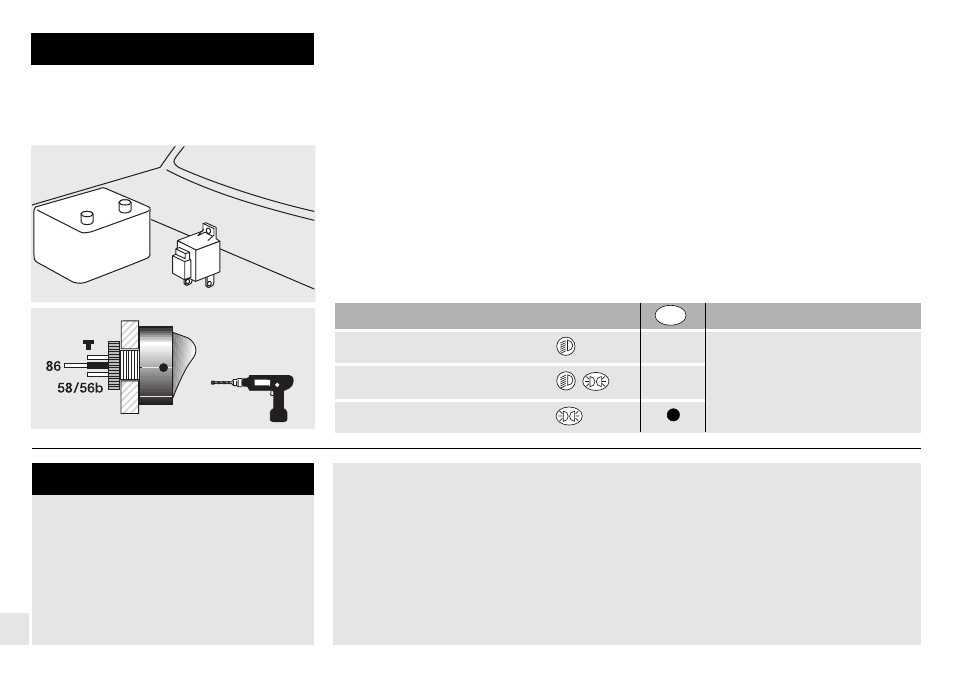

Irrota akun maajohto (-).
Asenna rele niin, että liitäntänavat
osoittavat alaspäin, jolloin rele on
suojattu roiskevedeltä.
Asenna tarvittaessa kytkin
kojelautaan.
Sivu 4: Sähköliitäntä
Kytke akun maajohto (-). Testaa
valojen toiminta ja suuntaus.
Varmista liitäntäjohtojen kytkennät.
Jotta vastaantuleva liikenne ei
väärin suunnattujen valojen
johdosta sokaistu ja aiheuta
vaaratilanteita, on valojen säätö
annettava ammattitaitoisen
huoltamon tai korjaamon
suoritettavaksi. Liitä johdot kytkentäkaavan
mukaisesti, ottaen huomioon
seuraavat seikat:
Sumuvalot eivät saa toimia yksinään.
Lähivalo
Lähi- ja seisontavalo
Seisontavalo
Kytkentäkaavioiden symbolien selitykset:
Sumuvalot eivät saa toimia
huomiovalojen kanssa.
Sumuvalot saavat palaa lähi- ja
kaukovalojen kanssa, mutta ne
täytyy varustaa erillisellä kytkimellä.
FIN
ø 12 mm
Muista varapolttimot ja sulakkeet.
Käytä ainoastaan korkealaatuisia
tuotteita.
