Integra LifeSciences Contra Angle, FG - Manual

1. Thoroughly clean the outside of the angle with a disinfectant
moistened gauze sponge.
2. Remove head cap and gear.

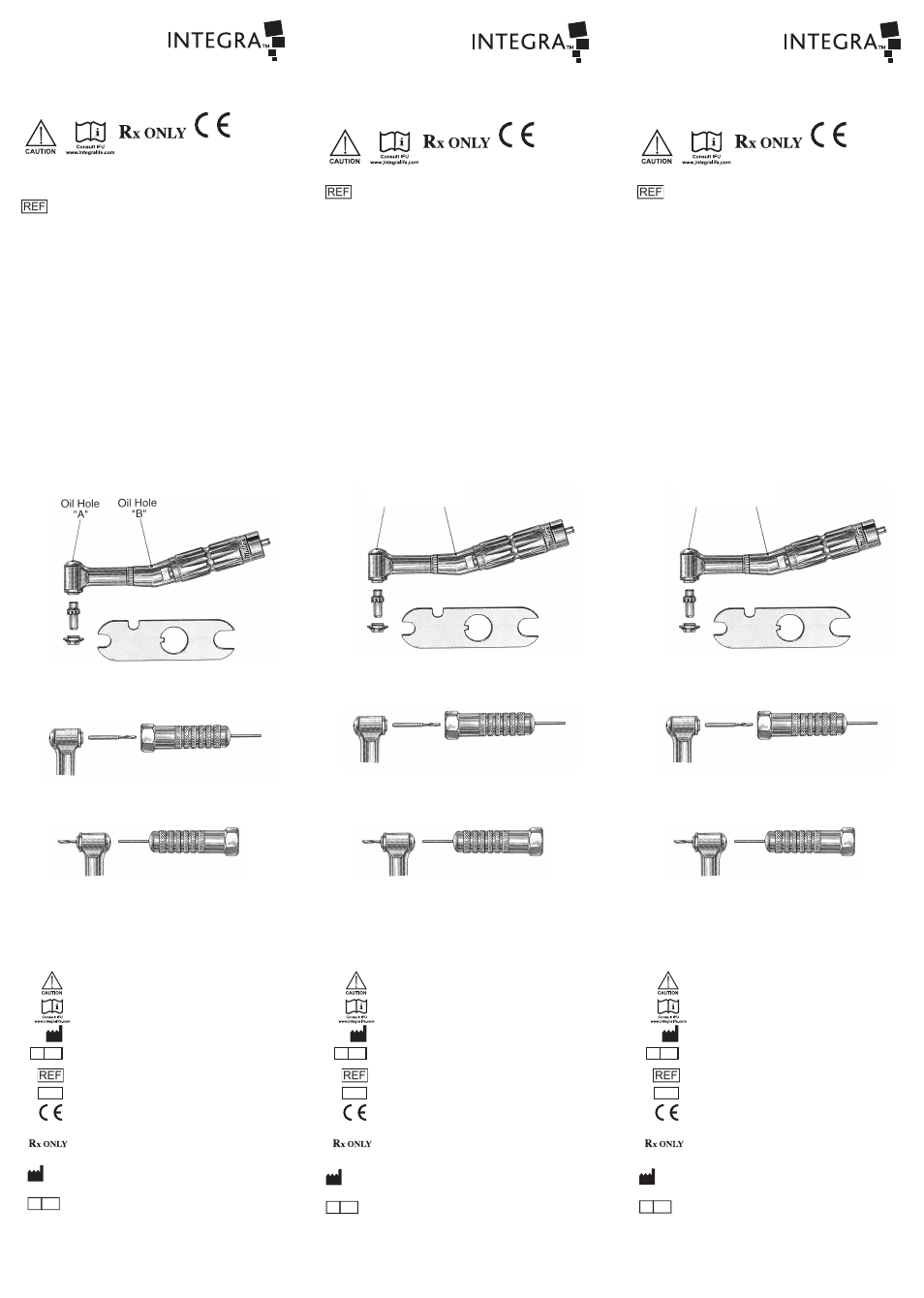

3. Place three drops of oil on the head gear and in oil hole in
body as indicated.
4. Reassemble unit. Rotate the sha several times to circulate
the oil. Wipe off any excess oil expelled from the oil hole.
5. Sterilize by autoclaving before pu ing back into service.
Lubrication Instructions
Cleaning/Sterilization Instructions
Precautions
Description
• Fully autoclavable.
• The gears and the sha are made of hardened stainless steel.
• Phosphor bronze cup and head bearings.
FG Contra Angle Bur Insertion and Removal
1. Insertion of Bur
• Using black cushioned insertion/removal tool, push bur until
it seats completely.
2. Removal of Bur
• Using pin end of special bur insertion/removal tool, push
bur out of chuck by inserting pin end into hole in back of
the head and push until bur is expelled.
• The contra angle must be lubricated before every autoclaving
procedure.
• Damage due to lack of lubrication is misuse and is not covered
by the warranty.
• Maximum autoclave temperature is 270°F.
• Do not use dry heat or cold sterilization.
1. Thoroughly clean the outside of the angle with a
disinfectant moistened gauze sponge.
2. Autoclave angle per manufacturer’s instructions. The
contra angles have been tested with no adverse effects at
250° F (121° C) with a 30 minute exposure time.
Integra and the Integra logo are trademarks of, and Miltex is a registered
trademark of, Integra LifeSciences Corporation or its subsidiaries.
© 2011 Integra LifeSciences Corporation. All rights reserved.
DENT7516DFU Rev. C 06/13
Caution: Federal (USA) law restricts this device to
sale by or on the order of a dentist or physician.
LOT
Manufacturer
Authorized Representative in the
European Union
Catalog number
Lot number
Caution: See warning or precautions
Consult instructions for use and website address
Complies with requirements of
EU Directive 93/42/EEC
0297
EC REP
Symbols
Deluxe Autoclavable
“FG” Contra Angle
Directions for Use
Integra
™
Miltex
®
0297
75-16
Instructions de lubrification
Instructions de ne oyage/stérilisation
Précautions
Description
• Entièrement autoclavable.
• Les engrenages et la tige sont en acier inoxydable durci.
• Cupule et appuie-têtes en bronze phosphoreux.
Insertion et retrait de la fraise du contre-angle FG
1. Insertion de la fraise
• A l'aide de l'outil d'insertion/de retrait matelassé noir, enfoncer
la fraise pour qu'elle soit complètement insérée.
2. Retrait de la fraise
• A l'aide de l'extrémité épingle de l'outil spécial d'insertion/
de retrait de la fraise, faire sortir la fraise du mandrin en insérant
l'extrémité épingle dans le trou au dos de la tête et en poussant
jusqu'à faire sortir la fraise.
Integra and the Integra logo are trademarks of, and Miltex is a registered
trademark of, Integra LifeSciences Corporation or its subsidiaries.
© 2011 Integra LifeSciences Corporation. All rights reserved.
DENT7516DFU Rev. C 06/13
A ention : Aux États-Unis, la loi fédérale réserve
la vente de ce dispositif aux médecins ou sur
prescription médicale.
LOT
Fabricant
Représentant agréé en Europe
Référence
Numéro de lot
A ention : Consulter les avertissements ou les précautions
Consulter le mode d'emploi et visiter le site Internet
Conforme aux exigences de la
directive 93/42/CEE
0297
EC REP
Symboles
Autoclavable de luxe
Contre-angle « FG »
Mode d’emploi
Integra
™
Miltex
®
0297
75-16
• Le contre-angle doit être lubrifié avant toute procédure
d'autoclave.
• Tout dommage dû au manque de lubrification est une
mauvaise utilisation non couverte par la garantie.
• La température maximale d'autoclave est de 132 °C (270 °F).
• Ne pas utiliser de chaleur sèche ni de stérilisation à froid.
1. Ne oyer soigneusement l'extérieur de l'angle avec une
compresse de gaze imbibée de désinfectant.
2. Retirer le capuchon et l'engrenage de la tête.
3. Placer trois gou es d'huile sur l'engrenage de la tête et dans le
trou d'huile du corps comme indiqué.
4. Assembler à nouveau l'unité. Faire pivoter la tige plusieurs fois
pour faire circuler l'huile. Essuyer tout excès d'huile expulsé du
trou d'huile.
5. Stériliser par autoclave avant de reme re en service.
1. Ne oyer soigneusement l'extérieur de l'angle avec une
compresse de gaze imbibée de désinfectant.
2. Stériliser l'angle par autoclave en respectant les instructions du
fabricant. Les contre-angles n'ont pas subi d'effets secondaires lors
des tests à 121 °C (250 °F) avec un temps d'exposition de 30 minutes.
Trou d'huile
« A »
Trou d'huile
« B »
Instrucciones de lubricación
Instrucciones de limpieza/esterilización
Precauciones
Descripción
• Completamente apto para autoclave.
• Los engranajes y el eje están hechos de acero inoxidable endurecido.
• Cojinetes del cabezal y cono de bronce fosforado.
Colocación y extracción de la fresa del contra ángulo FG
1. Colocación de la fresa
• Usando la herramienta de colocación/extracción negra con
amortiguación, empuje la fresa hasta que se asiente completamente.
2. Extracción de la fresa
• Usando el extremo de clavija de la herramienta especial de
colocación/extracción de la fresa, empuje la fresa hacia fuera
del mandril insertando el extremo de clavija en el orificio de
la parte posterior del cabezal y empuje hasta que salga la fresa.
Integra and the Integra logo are trademarks of, and Miltex is a registered
trademark of, Integra LifeSciences Corporation or its subsidiaries.
© 2011 Integra LifeSciences Corporation. All rights reserved.
DENT7516DFU Rev. C 06/13
Precaución: Las Leyes Federales de EE. UU. restringen
la venta de este dispositivo por prescripción de un
dentista o médico.
LOT
Fabricante
Representante autorizado en la Unión Europea
Número de catálogo
Número de lote
Precaución: Véase advertencia o precauciones
Consulte las instrucciones de uso y la
dirección del sitio web
Cumple los requisitos de la directiva de
la UE 93/42/EEC
0297
EC REP
Símbolos
De lujo, apto para autoclave
Contra ángulo “FG”
Instrucciones de uso
Integra
™
Miltex
®
0297
75-16
• El contra ángulo debe lubricarse antes de cada
procedimiento de esterilización en autoclave.
• Los daños debidos a la falta de lubricación, la cual está considerada
como una mala utilización, no están cubiertos por la garantía.
• La temperatura máxima para autoclave es de 132 ºC (270 ºF).
• No usar calor seco ni esterilización en frío.
1. Limpie completamente la parte exterior del ángulo con una
esponja de gasa mojada en desinfectante.
2. Quite la tapa del cabezal y el engranaje.
3. Coloque tres gotas de aceite en el engranaje del cabezal y en el
orificio de aceite del cuerpo como se indica.
4. Vuelva a armar la unidad. Gire el eje varias veces para hacer
circular el aceite. Limpie cualquier exceso de aceite que salga del
orificio para el aceite.
5. Esterilice con autoclave antes de volver a ponerlo en servicio.
1. Limpie completamente la parte exterior del ángulo con una esponja
de gasa mojada en desinfectante.
2. Esterilizar el ángulo en autoclave siguiendo las instrucciones del fabricante.
Los contra ángulos se han probado con un tiempo de exposición de 30
minutos a 121 ºC (250 ºF) y no se han encontrado efectos adversos.
Orificio de aceite
“A”
Orificio de aceite
“B”
