collegamenti elettrici
collegamenti esterni

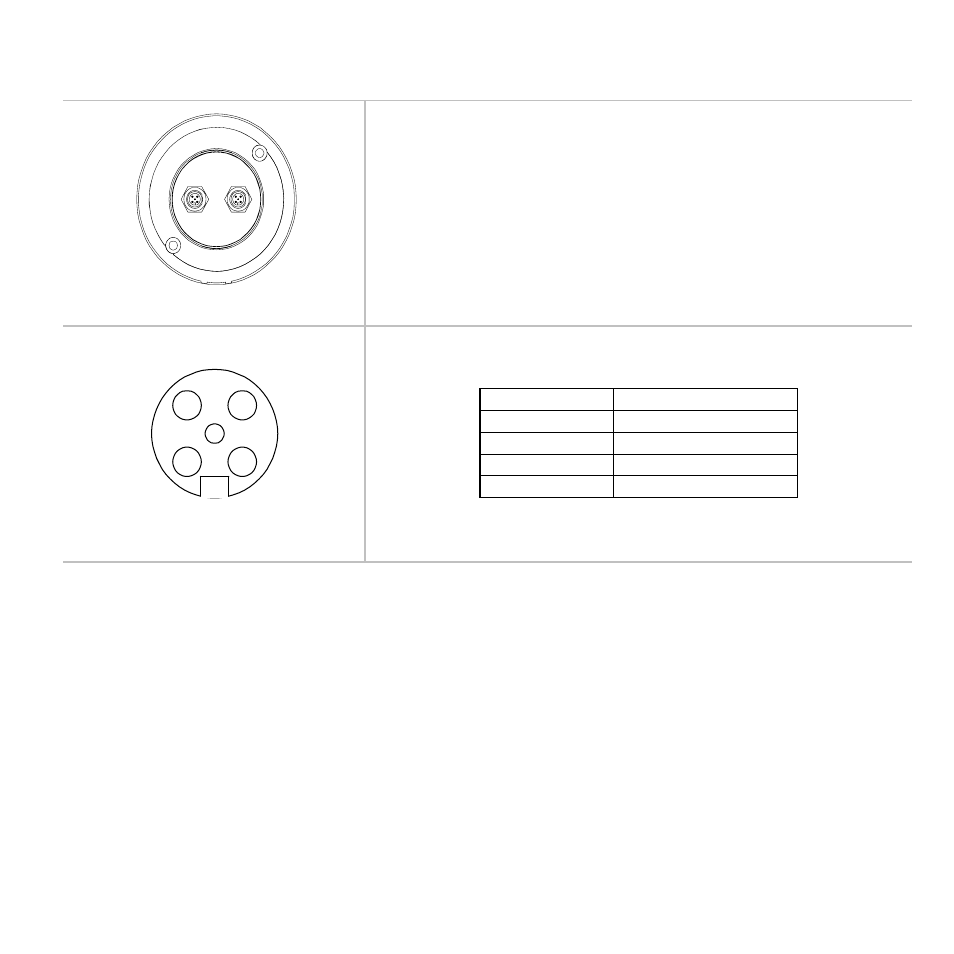

Sul retro dell’unità vi sono due connettori FastNet². Questi connettori
permettono il collegamento con il resto dell’impianto per
l’alimentazione dell’elettricità e il trasferimento dei dati.
La tabella qui sotto indica le funzioni dei pin.
5
2
3
4
1
Numero Pin Signale
1 12V
2 Occupato
3 FastNet²-
4 FastNet²+
5 0V
