Connexions électriques – B&G H1000 Analogue User Manual
Page 23
connexions électriques
connexions externes

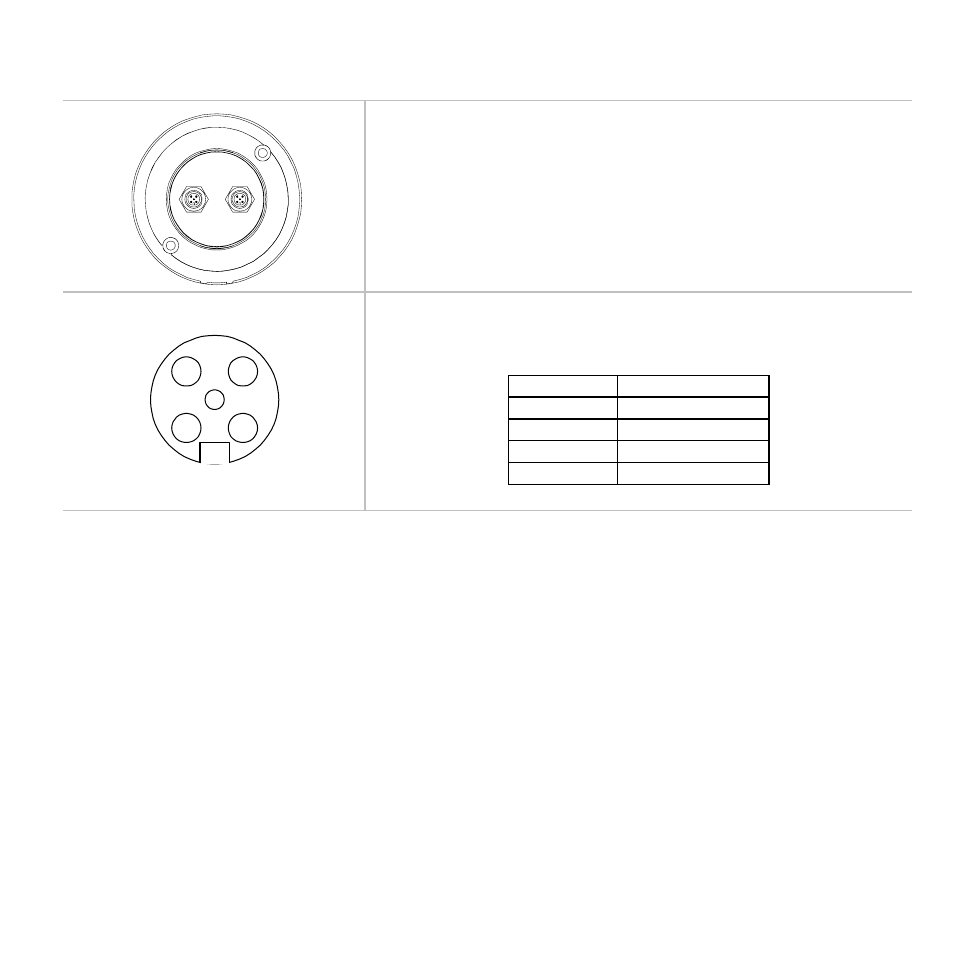

Deux connecteurs FastNet² sont présents au dos de l’unité. Ils
permettent le branchement du reste du système pour l’alimentation
et le transfert des données.
Le tableau ci-dessous indique les fonctions des broches.
5
2
3
4
1
Numéro
de broche Signal
1 12V
2 Busy
(Occupé)
3 FastNet²-
4 FastNet²+
5 0V
