Triton TPT 125 - Manual (Page 51)

51
I
9. Eseguire un test per verificare che il blocco di taglio ora
è al livello
10. Ripetere il processo di correzione, se è necessaria
un'ulteriore regolazione

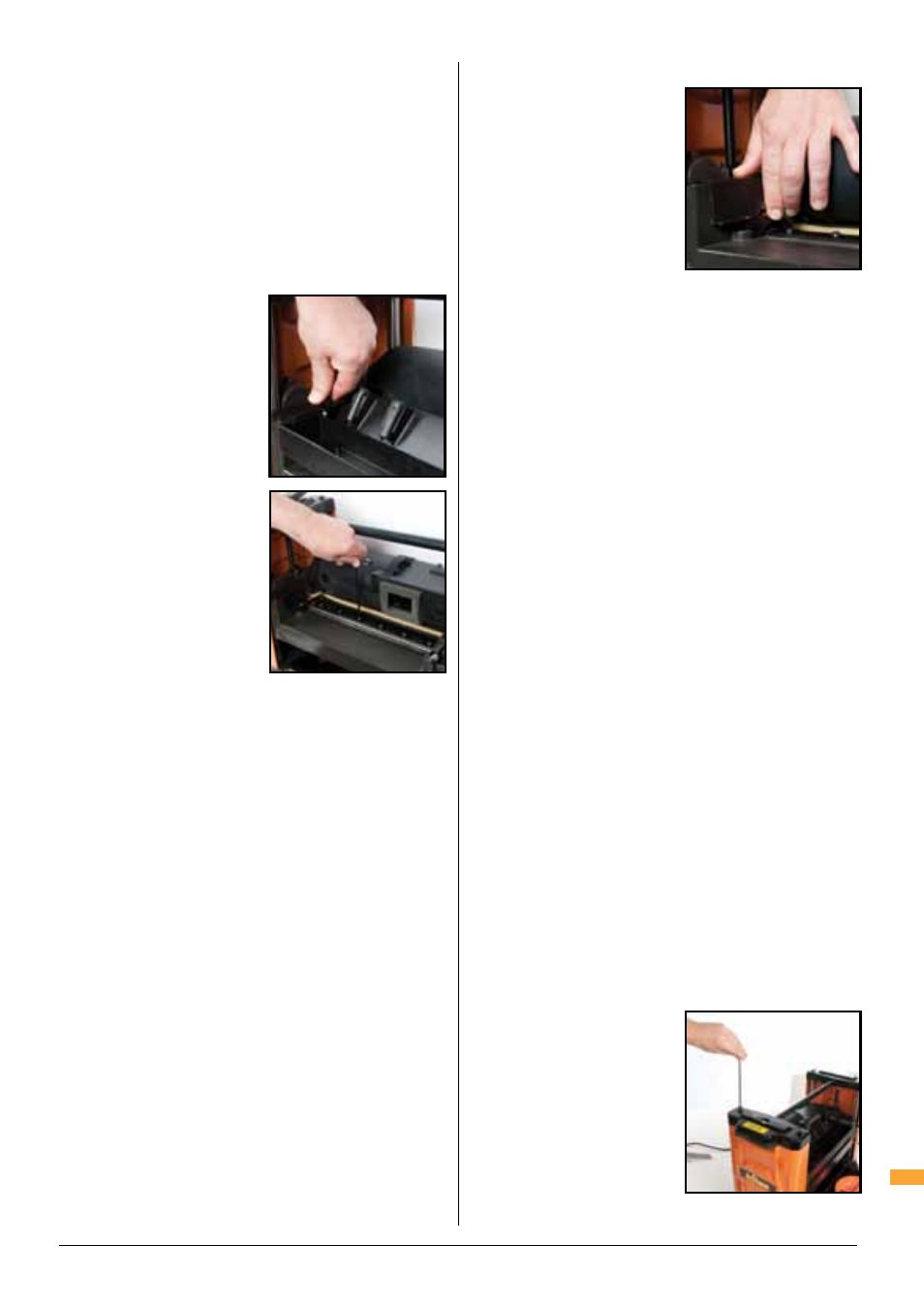

Controllo e sostituzione delle lame
L'ispezione delle lame:
1. Individuare il pannello di copertura Lama (17) sul retro
della piallatrice. Allentare e rimuovere le viti ad alette
su entrambi i lati e sollevare il pannello
2. Identificare la testa di taglio
all'interno, e le due lame
taglienti sulla testa di taglio
3. Senza toccare le lame,
accuratamente girare la
testa di taglio fino a quando
il fermo auto-coinvolgente
si scatta per bloccare la
testa di taglio
4. Utilizzare la chiave
esagonale (15) per
rimuovere le sei viti sulla
piastra di copertura della
lama (Fig. 0)
5. Usando i due magneti (19),
rimuovere con cautela la
piastra di copertura della
lama
6. Poi utilizzare i magneti per
rimuovere la lama
7. Ispezionare la lama per segni di usura o danni. Una
lama che è noioso, consumata, intaccata, strappata o
irregolare può compromettere le prestazioni, come il
grano arricciato , grano scheggiato, grano cresciuto,
bordo rialzato e taglio irregolare
Sostituzione di un lama:
• Sostituire le lame solo in coppia
• Non mischiare mai una lama nuova con una vecchia
lama sulla testa di taglio. Non mescolare mai le lame
con diversi gradi di usura. Non usare mai una lama
dove l'usura sbilanciata da un lato all'altro è presente
1. Utilizzare I magneti (19) per raccogliere e posizionare la
nuova lama sulla testa di taglio
2. Posizionare la lama in modo che si siede in modo sicuro
sui due perni
3. Utilizzare i magneti per trasferire la piastra di copertura
dinuovo sulle lame.
4.Posizionare la piastra di copertura in modo che i sei fori
siano allineati con i fori sulla testa di taglio
5. Stringere e fissare con le sei viti
Controllo e sostituzione della seconda lama:
1. Per accedere alla altra
lama, tirare delicatamente e
tenere premuto il fermo sul
lato della testa di taglio per
rilasciarlo
2. Una volta che la testa di
taglio ruota, rilasciare il
fermo
3. Senza toccare le lame,
accuratamente girare la testa di taglio fino a quando
l'auto-coinvolgente scatta il fermo per bloccare la testa
di nuovo
4. Ripetere la stessa procedura per verificare e sostituire
la seconda lama
Controllo e sostituzione delle spazzole
• Nel corso del tempo le spazzole di carbone all'interno
del motore possono diventare indossate
• spazzole eccessivamente usurate possono causare
la perdita di potenza, guasto intermittente, o scintille
visibili
• la vita delle spazzole varia, a secondo i carichi del
motore. Ispezione delle spazzole ogni 100 ore di utilizzo
è raccomandato
• Sostituire le spazzole se la lunghezza del carbonio è
stato portato a meno di 9,5 millimetri (3 / 8 "), o se le
molle sono usuratei, o se avete notato una perdita di
prestazione nel motore
• Sostituire solo con parti nuove e sempre sostituire
entrambe le spazzole
• Per controllare e sostituire le spazzole:
1. Svitare I coperchi di accesso spazzole (14) su entrambi
i lati del motore
2. Togliere le spazzole e controllare l'usura
3. Inserire spazzole nuove, se necessario, e riposizionate
il coperchio copri spazzole
Sostituzione della cinghia di trasmissione
• Tensione inadeguata nella cinghia di trasmissione
causerà che la cintura scivola. Una cinghia sciolta deve
essere sostituita
1. Girare la piallatrice e togliere
la spina dalla presa di
corrente
2. Rimuovere la manovella, poi
allentare e rimuovere le viti
di fissaggio in modo che
è possibile spostare via il
pannello laterale. Questo vi
permetterà di accedere alla
trasmissione a cinghia
Manutenzione
Fig.6
Fig.7
Fig.9
Fig.8
