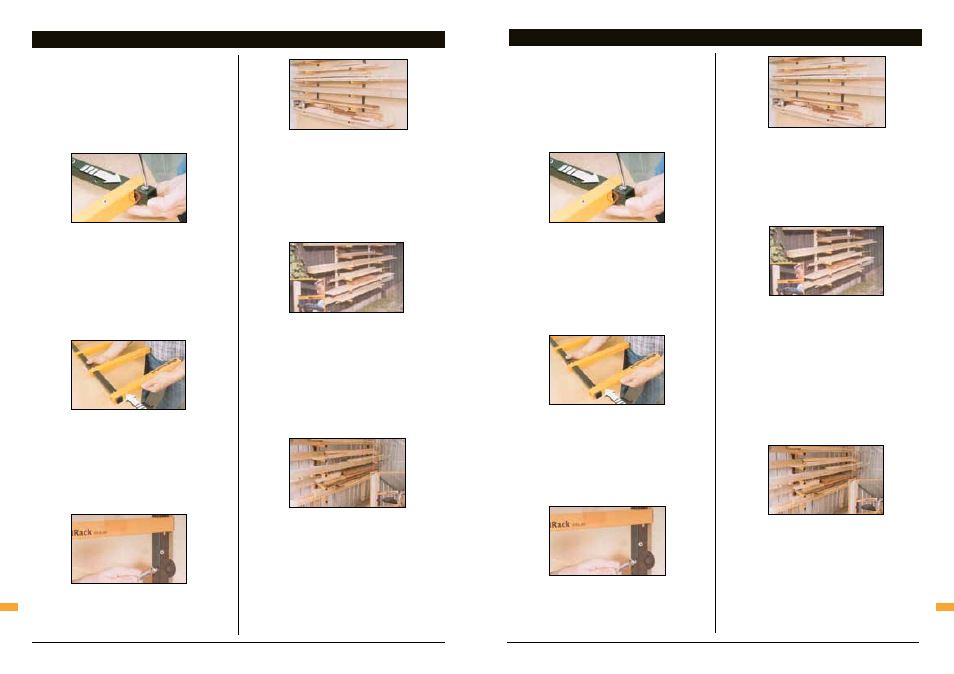

6 7
I E
La parte inferior del Riel (B) tiene un pequeño
agujero para tornillo a 13mm del extremo, como
se ilustra. Coloque el Tornillo (A) en dicho agujero,
luego deslice la Ménsula (C) hacia abajo por el
riel hasta que se ubique sobre el tornillo. El lado
ranurado de la ménsula (en el circulo) debe mirar
hacia abajo.
Coloque un tornillo en el agujero superior
siguiente y deslice otra ménsula hasta llegar a su
posición. Continúe hasta haber colocado todas
las ménsulas. Si desea ubicar las ménsulas en
otras posiciones, taladre agujeros adicionales
de 2,5 mm. Repita los pasos 1 a 3 con las piezas
siguientes.
Busque un sitio sólido para montar el estante
y asegúrese de que esté fijándolo a soportes
estructurales cuando el estante se monta en
paredes huecas. Mantenga un espacio entre los
rieles de 1200 a 1800 mm. Si desea almacenar
material muy largo, utilice unos Estantes
adicionales.
Coloque los Espaciadores (D) sobre los agujeros
para montaje como se ilustra, y sujete a la pared
mediante los sujetadores recomendados (no
incluidos), según se indica en los Pasos 4, 5 ó 6.
Montaje a mampostería: Utilice anclajes para
mampostería de 6 mm, apropiados para sujetar
espesores de 30-40 mm.
Almacenamiento de artículos pequeños:
Construya un estante simple para cualquiera de
los niveles (ilustrado más arriba).
Montaje a madera: Utilice unos tornillos de
cabeza hexagonal para madera de diámetro de
5,5 mm y de longitud suficiente para soportar
la carga total. Cuando sea necesario, instale
soportes verticales de madera.
Uso en exteriores: Para protección contra la
intemperie, agrape unos listones horizontales
a una lámina de plástico y luego fije el listón
superior por encima del Estante.
Montaje a un cobertizo de metal: Asegúrese
de que los rieles estén montados en el marco
estructural. Si se trata de un marco de acero,
utilice pernos que tengan por lo menos 6 mm
de diámetro. Si fuera de madera, vea el Paso 5.
Instale montantes de madera verticales de piso a
techo si fuera necesario, sujetándoles a la lámina
de acero con dispositivos de fijación cada 30 cm.
MONTAJE
La parte inferiore del montante (B) ha un piccolo
foro per vite a 13 mm dall’estremità. Serrare una
vite (A), in questo foro, quindi far scorrere una
rastrelliera (C) lungo il montante fino a quando
non si alloggia sulla vite. Il lato con la tacca della
rastrelliera (cerchiato) deve essere rivolto verso il
basso.
Serrare una vite nel foro superiore successivo,
poi far scorrere in posizione un’altra rastrelliera.
Continuare questa operazione fino a quando non
siano state montate tutte le rastrelliere. Per avere
delle posizioni differenti della rastrelliera praticare
ulteriori fori da 2,5 mm. Ripetere i passaggi 1 e 2
per l’altro montante e relative rastrelliere.
Trovare una posizione d’installazione in grado
di sostenere il carico e accertarsi di effettuare
il fissaggio a dei supporti strutturali. Installare
i montanti a una distanza compresa tra 1.200
mm e 1.800 mm (da 4' a 6'). Per lo stoccaggio di
materiali molto lunghi usare WoodRack aggiuntivi.
Montare i distanziali (D) sopra i fori d’installazione,
come mostrato, e fissare alla parete utilizzando
i dispositivi di fissaggio consigliati (non forniti)
come indicato nei passaggi 4, 5 o 6.
Installazione su muratura: Utilizzare tasselli
per muratura da 6 mm adatti per il fissaggio di
spessori di 30-40 mm.
Immagazzinamento di piccoli oggetti:
Costruire una semplice mensola per uno qualsiasi
dei livelli come mostrato.
Installazione su legno: Usare viti per legno a
testa esagonale da 5,5 mm, almeno 65 mm. Ove
richiesto installare supporti verticali.
Uso all'esterno: Per la protezione dalle
intemperie fissare dei listelli orizzontali su
un foglio di plastica, quindi montare il listello
superiore sopra le rastrelliere.
Installazione su un capanno in acciaio:
Assicurarsi che le rastrelliere siano fissate al
telaio strutturale. Per il fissaggio all’acciaio
utilizzare bulloni di 6 mm al minimo. Per il
fissaggio al legno, vedere la fig. 5. Se necessario,
installare degli elementi verticali dal pavimento al
tetto – fissare alla lamiera di acciaio con elementi
di fissaggio ogni 300 mm.
MONTAGGIO
Fig: 1
Fig: 2
Fig: 3
Fig: 4
Fig: 5
Fig: 6
Fig: 1
Fig: 2
Fig: 3
Fig: 4
Fig: 5
Fig: 6
Montaggio Montaje
