32

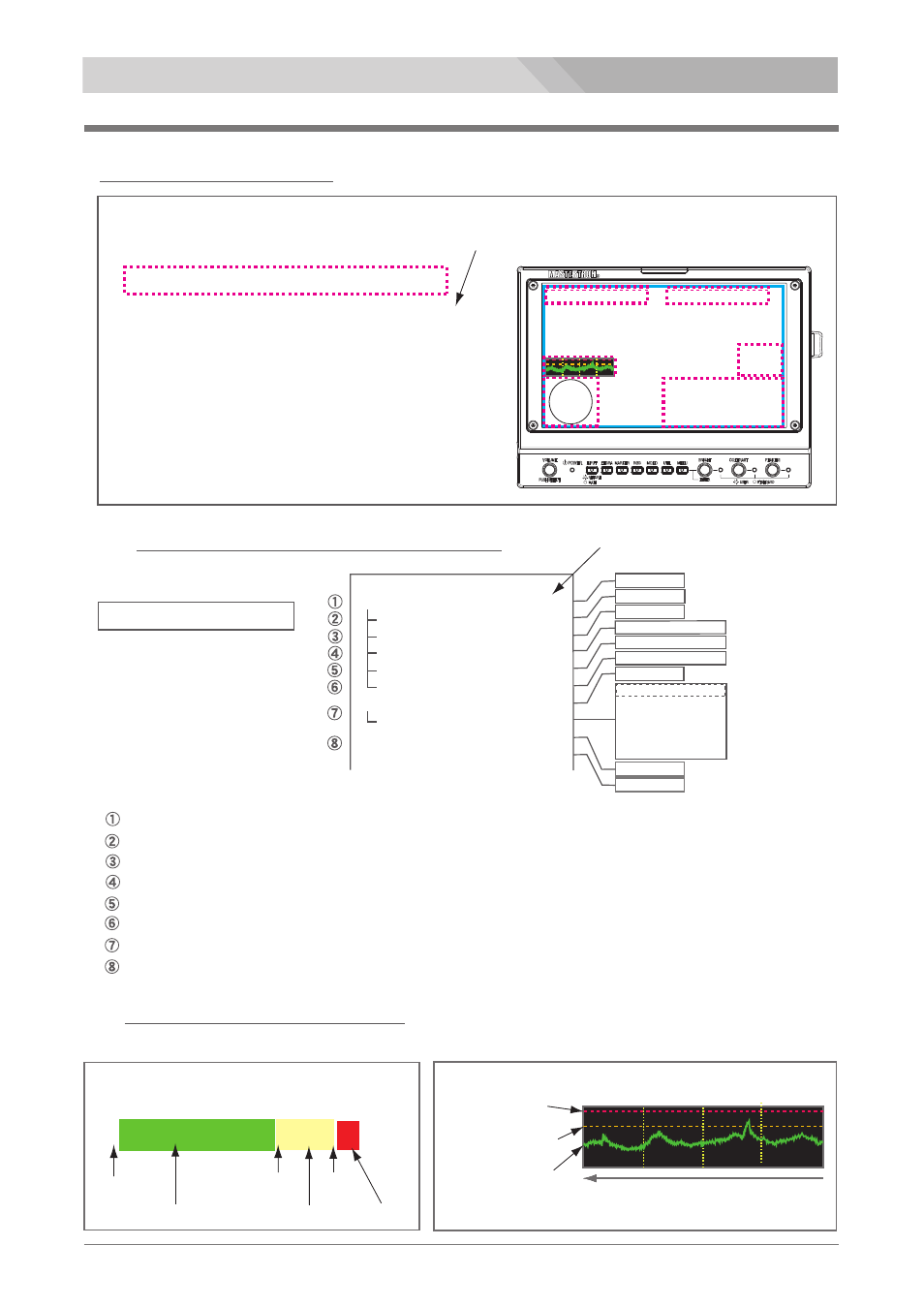

HD View Finder HDF-700V HDF-700V 調整・設定
ユーザー設定
User Function Setting
WAVEFORM
VECTORSCOPE
AUDIO LEVEL METER
HISTOGRAM
AUDIO PEAK LOG
USER Setting
WAVEFORM/HSG ［ON］
AUDIO LEVEL METER ［ON］
AUDIO PEAK LOG ［ON］
HISTOGRAM ［ON］
VECTORSCOPE ［ON］
SIZE ［MEDIUM］
POSITION ［RIGHT BOT］
SIZE ［MEDIUM］
POSITION ［LEFT BOT］
AUDIO
WAVEFORM/HSG
VECTORSCOPE
Any item can be set to ON or OFF.
AUDIO LEVEL METER
Yellow zone
HEADROOM START END
［-20dB］ ［-6dB］
Red zone
CHANNEL
AUDIO PEAK LOG METER
HEADROOM START
［-20dB］
HEADROOM END
［-6dB］
CHANNEL 1 Green
CHANNEL 2 Red
CHANNEL 1+2 Yellow LOG SPEED
4S
Green
Setting of the HEADROOM START/END of the AUDIO LEVEL METER and the AUDIO PEAK LOG.
-60 -54 -48 -42 -36 -30 -24 -18 -12 -6 0 P dB
1¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦ -30 -36
3¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦ -30 -36
¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦ ¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦ ¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦ ¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦
¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦
¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦ ¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦ ¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦¦
HEADROOM START ［-20dB］
HEADROOM END ［-6dB］
任意の機能の表示をそれぞれ設定することができます。
AUDIO LEVEL METER および AUDIO PEAK LOG のヘッドルームの境界値(START/END)を設定することができます。
［default setting］
デフォルト設定値
オーディオ
ウェーブフォーム/
ヒストグラム
ベクトルスコープ
ユーザー設定
AUDIO ［ON］
オーディオの設定
ON
ON
DUAL
8
ALL
OVERLAP
OFF
4S
8S
20S
60S
120S
300S
-20dB
-6dB
Menu of the AUDIO for the UTILITY/USER settings
LEVEL METER ［ON/OFF］ : レベルメーターの表示のON/OFFを設定します。
BACKGROUND ［ON/OFF］ : レベルメーターのバックグラウンドの表示のON/OFFを設定します。
DISP CHANNELS ［1 to 8］ : レベルメーターの表示するチャンネルを設定します。
DISP FILTER ［ALL/ACTIVE］ : レベルメーターの表示するチャンネルを、ACTIVEのみまたはすべてに設定します。
COLUMNS ［DUAL/QUAD］ : レベルメーターの表示の二分割/四分割を設定します。
DISP TYPE ［OVERLAP/OVERLAY］ : レベルメーターの表示タイプ,OVERLAP または OVERLAYを設定します。
AUDIO PEAK LOG ［ON/OFF］, LOG SPEED ［4S to 300S］ : オーディオピークログメーターの表示,ログ時間を設定します。
HEADROOM START/END ［-60dB to 0dB］ : オーディオレベルメーターおよびピークログメーターのヘッドルームの境界値
(HEADROOM START/END)を設定します。
6-3-1
UTILITY - USER Setting
ON or OFF
1 to 8
or ACTIVE
or QUAD
or OVERLAY
-60dB to 0dB
ON or OFF
ON or OFF
RETURN
LEVEL METER ［ON］
BACKGROUND ［ON］
COLUMNS ［DUAL］
DISP CHANNELS ［8］
DISP FILTER ［ALL］
DISP TYPE ［OVERLAP］
AUDIO PEAK LOG ［OFF］
LOG SPEED ［4S］
HEADROOM START ［-20dB］
HEADROOM END ［-6dB］
UTILITY(測定器機能)のユーザー設定
［default setting］
デフォルト設定値
ユーザー設定画面
