HDF-700 接続方法
Connection 接続方法
21
HD View Finder HDF-700

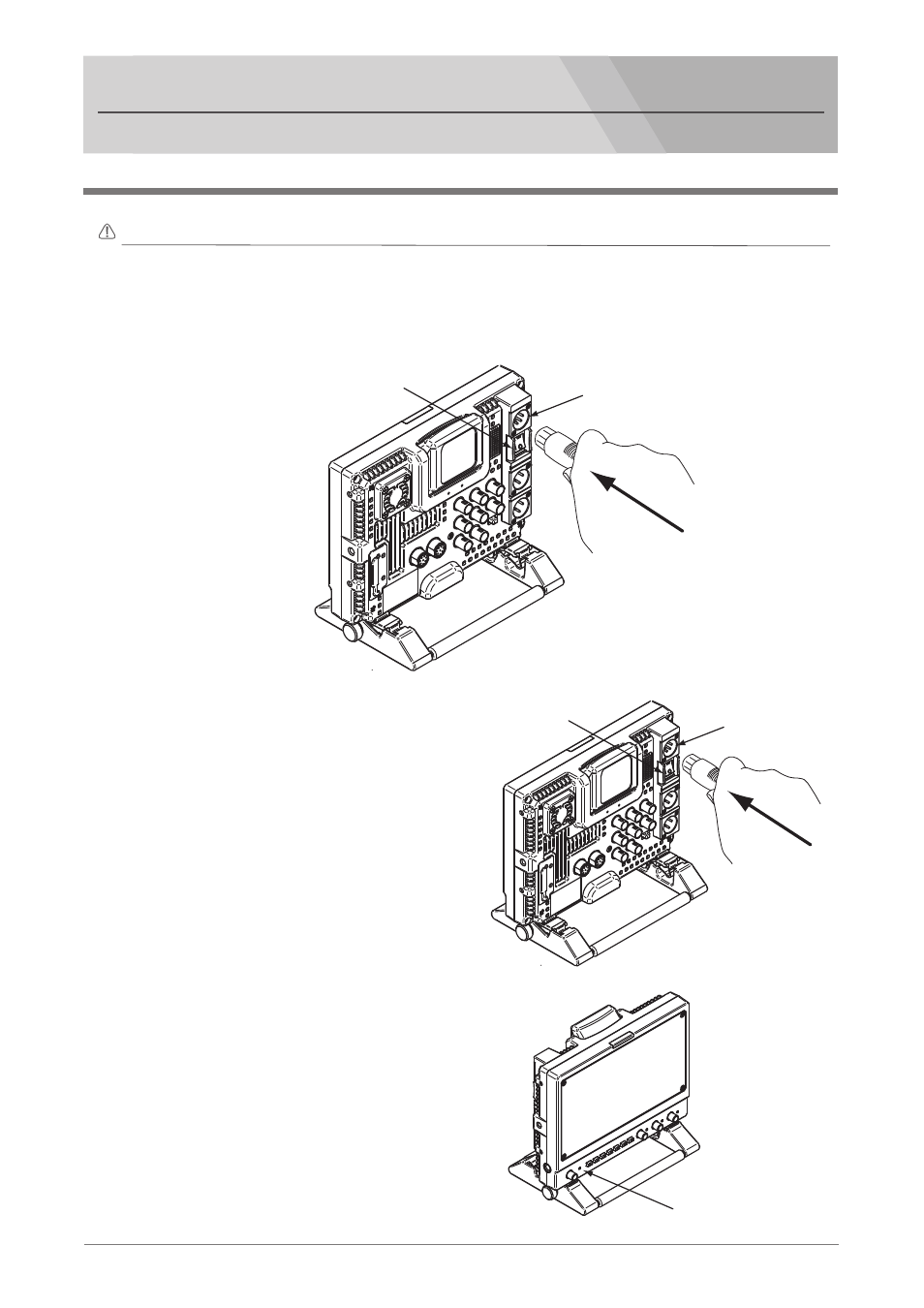

電源の接続方法
Power Supply Connection
Make sure to turn off the POWER switch of each unit before connecting.
1 Connect the supplied AC adaptor to the DC IN connector( XLR 4-pin) on the rear panel.
リアパネルのDC IN コネクタにACアダプタを接続します。
When the POWER switch is turned on and
the power is supplied, the POWER Indicator
(LED) on the front panel lights up.
2
電源が供給されると前面パネルの電源表示LED が点灯
します。
接続する前には、必ず各機器の電源スイッチをOFFにしてください。
POWER indicator LED
POWER switch DC IN(12V) connector
AC Adaptor
(supplied)
XLR 4-pin
NOTE:
When the power is supplied from a camcorder,
connect the DC output from the camera with
the supplied Power tap cable.
電源をカムコーダーから供給する場合は、付属のカムタップ
電源供給ケーブルを接続します。
POWER switch DC IN(12V) connector
Power Tap cable
(supplied)
XLR 4-pin
from
Camcorder
